外墙卡锁型转角变形缝：
        是由铝合金基座、铝合金中心盖板（不锈钢板、黄铜板）组成。金属盖板型的特点是在盖板与固定于变形缝两侧的基座之间采用卡锁卡住特点。适用于50-500mm缝宽。

  发货清单：
       1】铝合金面板；
       2】铝合金基座；
       3】塑料膨胀钉；
       4】止水带；
       5】阻火带（根据工地现场要求选择）；


       注：盖板宽度根据工地现场缝宽定制；伸缩量系指变形缝装置拉伸与压缩时的变形缝；

            1】在安装之前应认真检验槽口是否符合产品要求，多余部分应凿去，缺损部分应修补，过深过宽部 分需植筋加固，确保槽口的平直度和坚固性。
            2】楼地面变形缝装置应满足本图集构造详图的要求，如不能满足应做凹槽或基台，并与钢筋混凝土主体结构用膨胀螺栓固定。使用M6的膨胀螺栓埋入结构***小深度为40mm，使用M8的膨胀螺栓埋入结构***小深度为50mm
            3】安装时以变形缝中心为基点，根据所选型号，按图集要求向两侧放样，定出固定铝合金基座的位置。用同样的方法确定膨胀螺栓的位置，间距符合安装图纸要求。
            4】按设计要求安装阻火带（选配）
            5】在缝隙两侧基层及止水带两边专用基层胶粘剂涂刷，将止水带平整铺贴在混凝土基层上并用相应工具压实。止水带固定后两侧与混凝土结合部位不得有气泡或开口现象。
            6】将铝合金基座放入槽口，调整好设计标高，使纵坡，横坡与装饰面保持一致，用膨胀螺栓固定铝合金基座。
            7】将滑杆按设计间距布置，初步固定
            8】盖上面板，用螺栓固定。安装完毕后，变形装置表面盖板应与地坪纵坡、横坡保持一致。
            9】根据需要嵌入橡胶条、大理石或其他材料。
          10】个别接缝处应注入墙缝胶并刮平。
          11】屋顶缝应特别注意接缝处理。特殊节点及配件由厂家专门加工。
          12】做好成品保护工作。

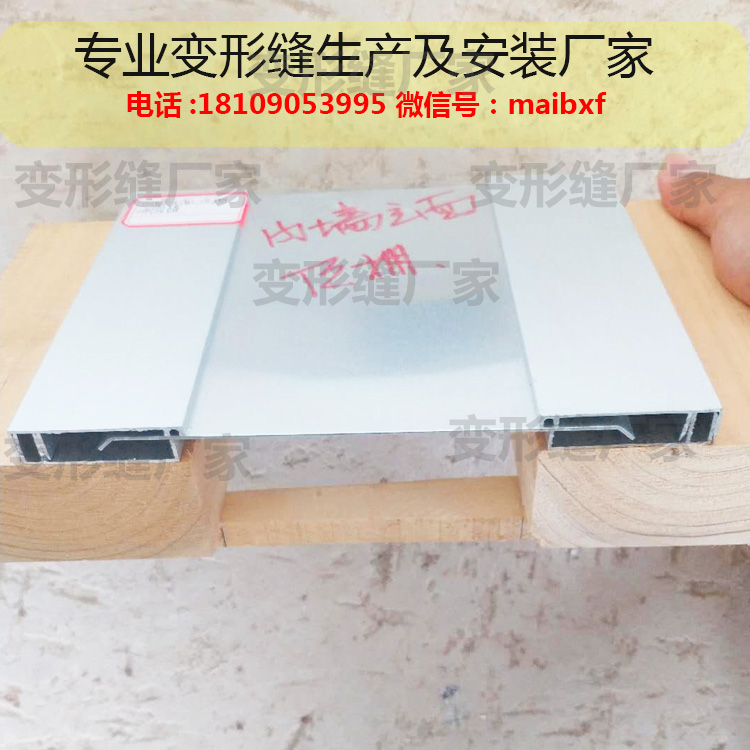

下图为外墙卡锁型变形缝烤漆实物安装图
