产品特点

美的MC高效降膜离心冷水机组融合了中美行业专家的创新智慧，集合多国际领先水平的技术于一身，拥有多项专利技术，达到国家冷水机组一级能效标准。可广泛应用于各类大型公共建筑、酒店、医院、体育场馆、工厂等场所。



机组产品结构

• 美的全新设计的三元流高效闭式叶轮，采用航天特种铝合金材料，通过高精度五轴加工中心加工
• 叶片厚度减薄30%，有效减少叶轮的分离损失，提升叶轮效率
• 每个叶轮经三坐标检测仪检测、动平衡测试、超转速试验，确保品质满足设计要求
• 美的独特的双级补气增焓压缩技术可增加制冷剂的吸热能力，双级叶轮可降低压缩机转速，比单级压缩机组提高6%的能效



全降膜蒸发技术

• 美的在行业首创全降膜蒸发器，同时制冷剂的充注量较传统的蒸发器减少，运用喷淋降膜技术，制冷剂在髙效换热管表面形成液膜，从而膜态蒸发，大幅提升蒸发器换热效率
• 为避免分液不均匀，特别设计制冷剂分配器，避免局部干管



应用范围广

• 机组的压缩机采用变压比“宽域”设计，适合于多工况下高效运行
• 可稳定应用于大温差小流量、水地源热泵、冰蓄冷等多种系统节能解决方案中

规格参数

国标工况

• 型号：CCWE()E / CCWE()H / CCWE()HV
• 制冷量：1758~4571kW / 500~1300RT
• 制冷COP：6.21~6.41
• 制冷IPLV(C)：6.43~6.56
• 电源：380V
• 运行重量：12340~17446KG

冰蓄冷工况

• 型号：CCWE()HI / CCWE()HI
• 蓄冰制冷量：2110~3164kW / 600~900RT
• 制冷COP：4.18~4.11
• 运行重量：14582~15500KG

产品特点

水源热泵技术是一种可再生能源开发和利用的技术，既可制冷也可制热，可提供一种相比传统燃料锅炉效率更高的制热方案，提高能源利用率。美的离心式热泵机组集成了美的中央空调研发的新技术成果，拥有超过100项的自主知识产权，机组等熵效率高达88%，使用环保制冷剂R134a，单机制热范围为500RT~3000RT，热水出水温度可达60℃，可采用各种合适温度的低品位热源实现供热（暖），包括：地下水、江河水、土壤源、工业废热小水、电厂废热水、城市污水/生水等。

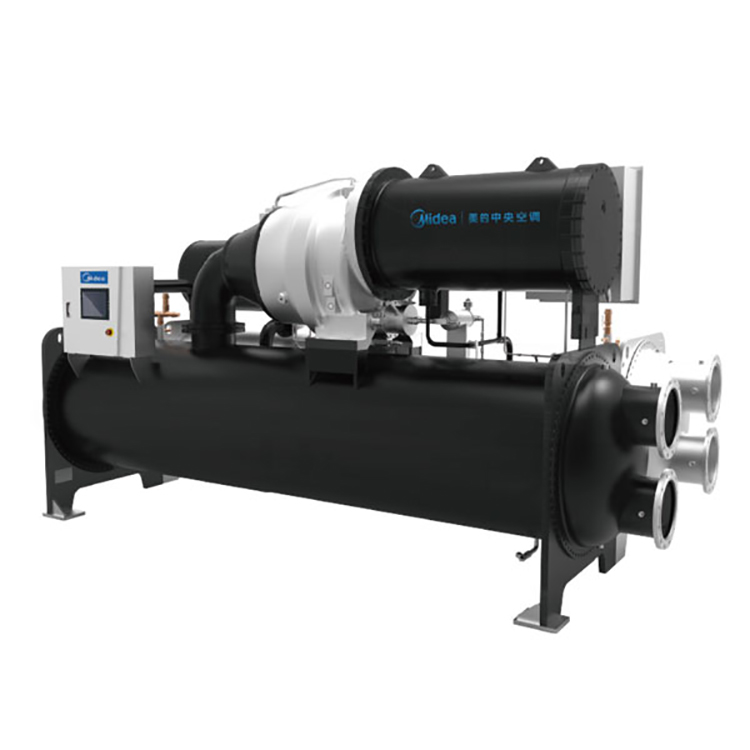

机组产品外观图



美的专利第三代离心式压缩机

美的第三代离心式压缩机包含诸多专利，包含航天气动技术、三元流高效闭式叶轮、封闭式电机设计等，高效的同时又兼顾耐用与节能

• 航天气动技术：美的运用航天发动机领域技术，自主开发专业软件对离心压缩机优化设计，改进叶栅流道，使气体流动更加顺畅，降低叶轮功耗，提升压缩机气动效率
• 全新设计的三元流高效闭式叶轮：叶轮采用航天特种铝合金材料，叶片厚度减薄30%，有效减少叶轮的分离损失，每个叶轮经三坐标检测仪检测、动平衡测试、超转速试验，确保品质满足设计要求
• 压缩机电机运用有限元仿真优化磁路设计和低谐波绕组技术，优化电机的电磁场分布，降低附加杂散损耗，电机效率比普通交流异步电机高0.5%
• 压缩机进气端配置了高效机翼型预旋导叶，在部分负荷下产生旋绕流动，有效地扩展了机组的运行范围，能够实现10-100%负荷内无级调节，提高部分负荷效率
• 与三元流高效叶轮相匹配的流道，符合蜗壳内部流场需要，完美贴合内部流道，减少冲击损失并大大降低气动噪声，进一步提升机组效率
• 封闭式电机结构简单且紧凑，运行不受外界环境影响，噪音低
• 采用制冷剂环形喷射冷却，电机温度稳定内部温度不超过80℃，提高了电机使用寿命



离心式水源热泵机组原理

• 美的双级压缩机，在夏季冷水出水温度为7℃，可供空调末端制冷使用
• 在冬季机组热水出水温度可高达60℃，可供空调末端或底板采暖使用，也可作为生活热水



应用领域

• 水源热泵技术是一种可再生能源开发和利用的技术，它利用地球表面的地下水、河水、湖水等吸收太阳能和地热能
• 利用热泵原理，通过少量的电能，把不能直接利用的低品位热能转化为可以利用的高品位热能，从而达到节能的目的
• 水源热泵技术既可制冷、也可制热，是目前热门的绿色供冷、供暖方案

• 单机制冷、制热量大，单台制热量大可达3000RT
• 清洁能源、节能减排，可获得政策补贴
• 相比同等冷量螺杆式水地源热泵，占地面积更小
• 集中制冷、供暖，为北方“煤改电”提供解决方案
• 节省了锅炉房和冷却塔，节省初投资



规格参数

• 制冷量：2285~4219kW / 650~1200RT
• 制冷能效COP：5.93~6.18
• 制热量：2461~5274kW / 700~1500RT
• 制热能效COP：5.67~6.06
• 电源：380V/10000V 50Hz 3P+PE
• 运行重量：12180~15376KG

产品特点

美的螺杆式水地源热泵机组，是美的结合中国候环境自行开发的适用于中国本土的新型节能空调机组，该机组利用常年温度恒定的地下水或地表水进行能量转换，达到制冷与供暖的效果，是集节能、环保、高效于一身的中央空调设备。



美的专利双螺杆压缩机

美的螺杆式水地源热泵机组积累了美的数十年大型冷水机组开发及制造的经验，通过不断创新，融入多项先进技术，部分机组实现了一级能效的突破。

• 容量调节阀：可实现四级容量调节或无级调节
• 排气口：排气腔内设有单向阀，可避免压缩机长时间停机反转
• 双螺杆转子：型线设计，容积效率高，运转平稳
• 内置油分离器：高精密滤网，油分离效率高达99.5%，确保低带油量
• 封闭式电机：电机用冷媒冷却，不对机房散发热量
• 电机直联驱动：机械效率高，压缩机转速低、噪音低
• 半封闭结构：半封闭式压缩机，螺栓可拆卸，维护方便



美的高效换热技术

• 美的在行业首创全降膜蒸发器，减少冷媒充注量，运用喷淋降膜技术，制冷剂在高效换热管表面形成液膜，从而膜态蒸发，大幅提升蒸发器换热效率
• 特有制冷剂分配器，有效避免局部干管
• 使用高效冷凝管，优化设计冷凝器内管束排布，全新设计多重扰流过冷器，通过制冷剂的逆流过冷，保证过冷度5℃以上，进一步提高换热效率



高效气动技术

• 机组采用美的长期研究的航天气动设计，补气增焓双级压缩，比单级压缩效率提高6%
• 压缩机等熵效率更高，沿用独特的水平对置压缩结构
• 两级叶轮水平双向背靠背排列在轴承两侧，形成水平对置压缩，轴承受力小，提高压缩机效率



水源热泵工作原理

• 水源热泵机组的适用场所主要是针对建筑附近有丰富地表水的地区
• 夏季制冷利用空调原理，仅消耗少量电能把室内空气中的热量转移到地表水之中，就能实现房间降温，达到夏季制冷的目的
• 冬季采暖利用热泵原理，通过少量电能的消耗，把地表水的低位热能转化为高位热能，并向房间进行输送，达到冬季采暖的目的



地源热泵工作原理

• 地源热泵机组的适用场所主要是针对建筑附近有足够场地铺设“地埋管”的地区
• 夏季制冷利用空调原理，仅消耗少量电能把室内空气中的热能转移到地下，就能实现房间降温，达到夏季制冷的目的
• 冬季通过少量电能的消耗，把土壤中的低位热能转化为高位热能，并向房间进行传输，达到冬季采暖的目的



智能控制与精准冷量调节

• 美的MC系列H-A高效降膜式螺杆冷水机组的微电脑控制系统具有先进的预估趋势，远程控制，自我诊断、调整，安全保护等功能
• 由于机组采用电子膨胀阀加孔板对蒸发器进行制冷剂控制，具有响应速度快、调节迅速、能量调节范围大的优势，因此可精准控制水温



美的先进油路系统

• 美的螺杆式水地源热泵机组拥有技术先进的油路控制系统，确保机组稳定运行
• 供油：采用压差式供油，无需外加油泵，压缩机内各运动部件可维持更好的润滑效果
• 回油：机组采用独特的油分离及回油系统，确保机组稳定运行。重油分：压缩机自带三级油分离器，确保低带油量；第二重油分：冷凝器內置高效油分离器，控制油分离效率在99.99%以上，使系统在部分负荷和满负荷情况下均能够正常回油，使系统可靠稳定的运行，提高了机组运行范围
• 油加热器：控制系统会根据机组状态对润滑油温度进行预加热，使油随时保持佳粘度，以保证润滑特性。外置油过滤器，更换更方便



规格参数

• 型号：LSBLGHP()/MCF
• 制冷量：351~2120kW / 99.8~602.9RT
• 制热量：314.6~1899kW
• 热回收量：356~2145kW / 101.3~610RT
• 制冷剂：R134a
• 能效等级：1级
• 运行重量：2750~10000KG
