品牌:HC
应用领域:可广泛应用于大型旋转机械的轴向位移、轴的径向振动、胀差、偏心、鉴相器、摆度、轴转速的在线监测与故障诊断中。如汽轮机组、水轮机组、压缩机、大型冷却泵、引风机、齿轮箱、磨煤机、鼓风机、水泵、风力发电机组等
探头直径:φ5，φ8，φ11，φ18，φ25，φ50
输出形式:三线制电压或电流输出。
供应:999件
发送询价

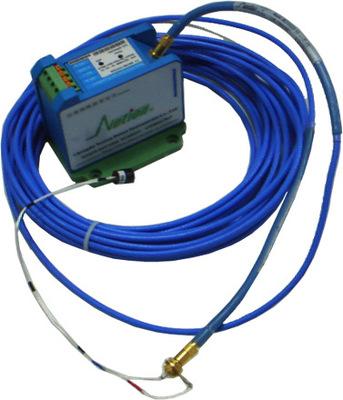

电涡流位移传感器
电涡流位移传感器
价格:￥88.00/件
品牌:HC
应用领域:可广泛应用于大型旋转机械的轴向位移、轴的径向振动、胀差、偏心、鉴相器、摆度、轴转速的在线监测与故障诊断中。如汽轮机组、水轮机组、压缩机、大型冷却泵、引风机、齿轮箱、磨煤机、鼓风机、水泵、风力发电机组等
探头直径:φ5，φ8，φ11，φ18，φ25，φ50
输出形式:三线制电压或电流输出。
供应:999件
品牌:HC
应用领域:可广泛应用于大型旋转机械的轴向位移、轴的径向振动、胀差、偏心、鉴相器、摆度、轴转速的在线监测与故障诊断中。如汽轮机组、水轮机组、压缩机、大型冷却泵、引风机、齿轮箱、磨煤机、鼓风机、水泵、风力发电机组等
探头直径:φ5，φ8，φ11，φ18，φ25，φ50
输出形式:三线制电压或电流输出。
供应:999件
简介
1.分体式电涡流位移传感器采用多项领先科技，按美国军用标准设计生产；线圈zui佳温度稳定性参数匹配技术，新型PPS工程塑料，二次注塑工艺，保证良好的探头密封性、尺寸稳定性和互换性、-40°C~+175°C正常工作；zui新电子技术，前置器采用功耗低于12mA，深度负反馈稳定谐振回路技术，稳定性达到0.05%/°C,0.02%/年，电路容错设计，保证任意接线错误不会损坏；壳体采用压铸工艺、高频插座内凹、接线端子镶嵌保护、工程塑料隔离绝缘，坚固、安全、方便；先进相频性测试和控制方法，动态特性处于国际领先水平。
2.按美国军用规范设计生产，前置器可在-50～+105℃环境下长期连续工作,前置器电路采用容错设计，保证任意接线错误不会损坏,前置器采用zui新电子技术，功耗低于12mA。
概述
分体式电涡流位移传感器是一种能将机械位移、振动幅度或转速转换成电信号输出的测量装置，它由传感头、前置器、延伸电缆及被测导体组成，是一种非接触式测量位移、振幅和转速的理想传感器。本产品主要由探头、延伸电缆、前置器三部分组成，其中探头尺寸以及样式可根据用户需求而定做；延伸电缆有5米系统和9米系统，同时可配不锈钢铠装，以保护电缆；前置器可选择不同的信号输出。
技术参数及性能
●测量参数：
●被测体要求：被测体材料对传感器特性影响，以2mm对应-2 ～ -18V为例（如下图）
●工作温度：-25～+85℃，温漂0.05%/℃。
●防护等级：IP68。
●输出形式：三线制电压或电流输出。
●频响：0～10kHz，幅频特性0～1kHz衰减小于1％，10kHz衰减小于5％；相频特性0～1kHz相位差小于-10°，10kHz相位差小于-100°
●电压输出形式传感器供电电源：
（1）+12dc～+30Vdc供电，输出范围0.1～10.5V或1～5V或0.5～4.5V，功耗≤12mA(不含输出电流)；
（2）-18Vdc～-24Vdc供电，输出范围-2～-18V，功耗≤12mA(不含输出电流)；
（3）±12Vdc～±15Vdc供电，输出0～+5V或0～+10V或-5～+5V或-10～+10V功耗≤±12mA(不含输出电流)。电流输出形式传感器供电电源：+18Vdc～ +30Vdc供电, 4～20mA电流输出, 功耗≤12mA(不含输出电流)。
●纹波（测量间隙恒定时zui大输出噪声峰峰值）：电压输出形式的传感器输出纹波不大于20mV；电流输出形式的传感器输出纹波不大于30uA。
●负载能力：电压输出形式的传感器输出阻抗不大于51Ω，zui大驱动信号电缆长度300m；4～20mA电流输出形式的传感器zu大负载电阻不大于750Ω，带zui大负载电阻时输出变化-1%。
●被测体为为圆轴且其轴心线与探头轴心线正交时，要求被测体直径大于探头直径3倍以上，否则传感器灵敏度会降低。
●被测体厚度影响传感器灵敏度。钢等导磁性好的金属材料要求其厚度大于0.1mm，铝等导磁性好的金属材料要求其厚度大于0.6mm。
●被测体材料为45#钢，否则会有误差。
●被测面应光洁、不应有洞眼、刻痕等，转速、鉴相测量可在被测面装凸台或开凹槽，位移测量一般要求被测面表面粗糙程度不超过0.8～1.6um, 轴振动测量一般要求被测面表面粗糙程度不超过0.4～0.8um。
●订货时用户必须注名被测体材料、形面、尺寸等。如用户没有在合同中约定，出厂校验时均将45#钢作被测体材料，被测体平面直径尺寸以大于3倍探头直径进行校准（如下表）
典型应用示意图
安装方式
●标准安装
●反向安装
●电缆侧出
●前置器安装
1、底板安装，51mm×51mm，采用四个M4×12 GB29-76螺栓安装；
2、导轨安装，可以方便地安装在标准35mm导轨上。
●前置器与探头电缆连接
采用SpringLoc端子，有自动紧固的功能，不需要安装工具即可接线，由于不需要螺栓固定，不会发生松动。
1.分体式电涡流位移传感器采用多项领先科技，按美国军用标准设计生产；线圈zui佳温度稳定性参数匹配技术，新型PPS工程塑料，二次注塑工艺，保证良好的探头密封性、尺寸稳定性和互换性、-40°C~+175°C正常工作；zui新电子技术，前置器采用功耗低于12mA，深度负反馈稳定谐振回路技术，稳定性达到0.05%/°C,0.02%/年，电路容错设计，保证任意接线错误不会损坏；壳体采用压铸工艺、高频插座内凹、接线端子镶嵌保护、工程塑料隔离绝缘，坚固、安全、方便；先进相频性测试和控制方法，动态特性处于国际领先水平。
2.按美国军用规范设计生产，前置器可在-50～+105℃环境下长期连续工作,前置器电路采用容错设计，保证任意接线错误不会损坏,前置器采用zui新电子技术，功耗低于12mA。
概述
分体式电涡流位移传感器是一种能将机械位移、振动幅度或转速转换成电信号输出的测量装置，它由传感头、前置器、延伸电缆及被测导体组成，是一种非接触式测量位移、振幅和转速的理想传感器。本产品主要由探头、延伸电缆、前置器三部分组成，其中探头尺寸以及样式可根据用户需求而定做；延伸电缆有5米系统和9米系统，同时可配不锈钢铠装，以保护电缆；前置器可选择不同的信号输出。
技术参数及性能
●测量参数：
| 探头直径 | 线性量程(mm) | 非线性误差 | zui小被测面(mm) |
| φ5 | 1（可扩展到2） | ≤±1% | φ15 |
| φ8 | 2（可扩展到4） | ≤±1% | φ25 |
| φ11 | 4（可扩展到8） | ≤±1% | φ35 |
| φ18 | 8（可扩展到12） | ≤±1% | φ45 |
| φ25 | 12（可扩展到22） | ≤±1.5% | φ50 |
| φ50 | 25（可扩展到30 | ≤±2% | φ100 |
●工作温度：-25～+85℃，温漂0.05%/℃。
●防护等级：IP68。
●输出形式：三线制电压或电流输出。
●频响：0～10kHz，幅频特性0～1kHz衰减小于1％，10kHz衰减小于5％；相频特性0～1kHz相位差小于-10°，10kHz相位差小于-100°
●电压输出形式传感器供电电源：
（1）+12dc～+30Vdc供电，输出范围0.1～10.5V或1～5V或0.5～4.5V，功耗≤12mA(不含输出电流)；
（2）-18Vdc～-24Vdc供电，输出范围-2～-18V，功耗≤12mA(不含输出电流)；
（3）±12Vdc～±15Vdc供电，输出0～+5V或0～+10V或-5～+5V或-10～+10V功耗≤±12mA(不含输出电流)。电流输出形式传感器供电电源：+18Vdc～ +30Vdc供电, 4～20mA电流输出, 功耗≤12mA(不含输出电流)。
●纹波（测量间隙恒定时zui大输出噪声峰峰值）：电压输出形式的传感器输出纹波不大于20mV；电流输出形式的传感器输出纹波不大于30uA。
●负载能力：电压输出形式的传感器输出阻抗不大于51Ω，zui大驱动信号电缆长度300m；4～20mA电流输出形式的传感器zu大负载电阻不大于750Ω，带zui大负载电阻时输出变化-1%。
●被测体为为圆轴且其轴心线与探头轴心线正交时，要求被测体直径大于探头直径3倍以上，否则传感器灵敏度会降低。
●被测体厚度影响传感器灵敏度。钢等导磁性好的金属材料要求其厚度大于0.1mm，铝等导磁性好的金属材料要求其厚度大于0.6mm。
●被测体材料为45#钢，否则会有误差。
●被测面应光洁、不应有洞眼、刻痕等，转速、鉴相测量可在被测面装凸台或开凹槽，位移测量一般要求被测面表面粗糙程度不超过0.8～1.6um, 轴振动测量一般要求被测面表面粗糙程度不超过0.4～0.8um。
●订货时用户必须注名被测体材料、形面、尺寸等。如用户没有在合同中约定，出厂校验时均将45#钢作被测体材料，被测体平面直径尺寸以大于3倍探头直径进行校准（如下表）
典型应用示意图
安装方式
●标准安装
●反向安装
●电缆侧出
●前置器安装
1、底板安装，51mm×51mm，采用四个M4×12 GB29-76螺栓安装；
2、导轨安装，可以方便地安装在标准35mm导轨上。
●前置器与探头电缆连接
采用SpringLoc端子，有自动紧固的功能，不需要安装工具即可接线，由于不需要螺栓固定，不会发生松动。
