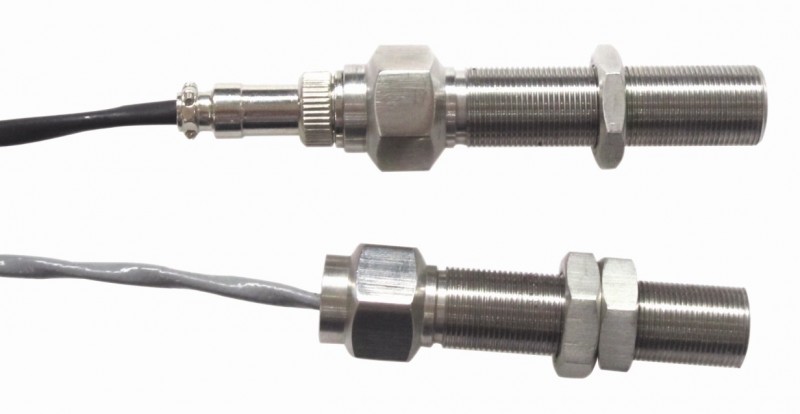

XDG1400系列磁敏测速传感器采用SMR敏感元件，钢铁材质导磁体触发，具有频响宽，稳定性好，抗干扰能力强等特点，内有放大整形电路，输出幅度稳定的方波，能实现远距离传输，可用于测量转速，角位移等。
XDG1401/1402型为单路/双路测速传感器，配以键槽或齿轮能输出两路有相位差的幅度稳定的方波信号，与反转速仪表可组成设备运转方向监测系统。
技术参数
◎ 工作电压： DC12V或(11~13)V
◎ 响应频率： （0~15）KHz
◎ 测量精度： ±1个脉冲
◎ 输出信号： 单路传感器：方波信号。高电平：近似电源电压；低电平：≤0.3V
◎ 双路传感器：两路90°±20°相位差的方波信号。高电平：近似电源电压；低电平：≤0.7V
◎ 触发形式 ： 钢铁齿轮，齿条或其他软磁和硬磁材料（齿轮要求见下图）
◎ 齿宽距离 ：≥1.5mm
◎ 工作距离 ：(0.5~4)mm
◎ 使用温度： -25℃~+80℃
◎ 适用湿度 ：≤95% RH
◎ 保护形式： 极性,短路
◎ 防护等级： IP65
◎ 输出方式： TTL、NPN或PNP型，默认PNP型输出
订货指南
订货代号： 单路：XDG1401-A□□-B□□□-C□□-D□□-E□□
双路：XDG1402-A□□-B□□□-C□□-D□□-E□□
|
螺纹规格 |
A□□ |
10*：公制M10×1螺纹 12：公制M12×1螺纹 14：公制M14×1螺纹 16：公制M16×1螺纹 18：公制M18×1螺纹 00：特殊规格订货时以文字注明 |
|
螺杆长度 |
B□□ |
060*：60mm（订货时以10mm递增） XXX：用户指定，范围（60～250）mm，例如：B090=90mm |
|
电缆长度 |
C□□ |
03*：3米电缆 05：5米电缆 XX：用户指定，例如：C08=8米。 |
|
电缆铠装 |
D□□ |
01*：标准电缆 02：铠装电缆 |
|
输出方式 |
E□□ |
01*：PNP 02：NPN |
