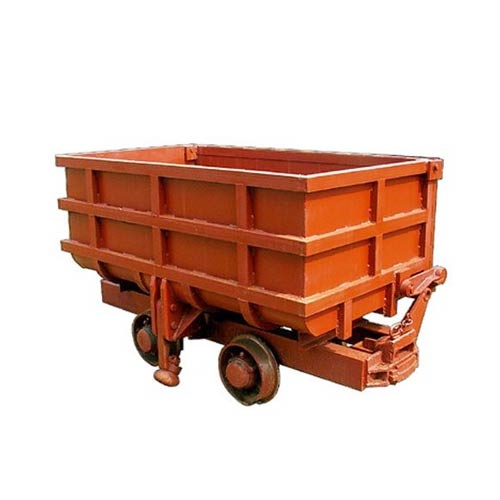

单侧曲轨侧卸式矿车产品介绍

单侧曲轨侧卸式矿车主要适用于冶金、矿山、煤矿、铁路、公路遂道、水工涵洞、地下矿平巷和军事涵洞等工程掘进、施工、配套简单、高效率出渣运输设备。单侧曲轨侧卸式矿车简称曲轨侧卸矿车，是在矿车行进过程中，由卸载轮臂经过卸载曲轨来实现车箱自动倾翻卸料和自动复位。效率高、安全可靠。卸矿是在机车牵引下，当卸载轮爬上曲轨时，车箱翻转，车门自动打开实现卸料，车走过曲轨后车箱恢复原位，车门自动锁固。
单侧曲轨侧卸式矿车主要组成是由车轮组、车架、销轴、车厢、卸载曲轨、翻卸轮、销轴、门钩、车厢门、支撑铁拉杆等部件组成。由轨道牵引机车或卷扬机牵引行走，只能在卸载处做好的曲轨卸载平台上，向设定的一面卸载。在车厢的一侧用较轴与车架相连，另一侧箱门上装有卸载辊轮。卸载时，当辊轮沿曲轨斜坡过渡装置在卸载曲轨上坡段的上行，致使车厢倾斜，活动侧门绕销轴转动被拉开而开始卸载。当辊轮沿倾斜卸载曲轨下坡运行，车厢靠自生重量自动下降复 位到关闭侧门。要注意的是当单侧曲轨卸卸式矿车从井底提升到卸载平台时，提升卷扬机要放慢速度上斜坡卸载平台，使其平稳卸载。它的优点是比翻斗式矿车和固 定式矿车容积更大，自动平稳卸载。

单侧曲轨侧卸式矿车技术参数

容积(M)：0.7、1.2、1.6、2.0、2.5、4.0、6.0

载重(t)：1.75、3、4、5、6.25、10、15

轨距(mm)：600、600、600/762、600、762/900、762/900、762/900

轴距(mm)：600、600、800、1000、1200、2000、2000

车轮直径(mm)：300、300、350/400、400、400、350、350

牵引高度(mm)：320、320、320、320、320、430、500

卸载角度(度)：40、40、42、42、45、42、42

牵引车速(km/h)：12、12、12、12、12、8、8

转弯半径(m)：8、10、10、12、12、15、15

联接器形式：插销链环式、插销链环式、插销链环式、插销链环式、插销链环式、插销链环式、插销链环式

外型尺寸

长(mm)：1650、1900、2750/2500、3000、3650、3650、5000

宽(mm)：980、1050、1200、1250、1250、1500、1800

高(mm)：1050、1200、1300、1300、1300、1586、1675。
