1、概述

1.1、CT-100型电磁场发生器采用亥母霍兹线圈立式结构、自然冷却方式，具有视野开阔、外形美观、结构可靠、磁场强度高、磁场强度大小调节方便等特点。

1.2、磁场强度大小调节，可通过调节电源电流大小。

1.3、电磁铁工作气隙结构调整采用新型结构设计。

2、技术参数

2.1 磁场发生器尺寸：400*160*210mm

2.2 线圈内孔：100mm（可定制）

2.3 线圈外径：140mm

2.4 底板：210*120*2mm

2.5 磁感应强度：60GS（可定制）

2.6 工作电流：0～3.0A （DC）

2.7 冷却方式：自然风冷。

2.8 重量：   2kg

4．电磁场发生器工作原理

电磁场发生器是根据电磁感应原理，电流源对磁场线包提供直流电流，并由两个亥姆线圈产生磁场叠加，通过调整工作电流改变磁场的大小。

5.配置稳恒电流源的要求

5.1 建议配置线性稳压稳流源，输出直流电压 0-30V,电流 0-3A ，100W的电源。

5.2 电磁铁的接线

电磁场发生器的接线柱接直流电源的输出端，输出端的正负由所需要的磁场方向确定。

我公司生产的电磁线圈磁场适用与科研单位，高等院校及工厂做物质磁性实验，可配用于磁性材料测量装置、霍尔效应研究、磁电阻效应研究、磁致伸缩研究、转矩磁强计、力法磁强计、磁化率测量装置。
用途：主要用于磁滞现象研究,磁化系数测量,霍尔效应研究,磁光实验,磁场退火,核磁共振,电子顺磁共振,生物学研究,磁性测量。
工作气隙空间磁场是根据电磁感应原理，电流源对磁场线包供直流电流，两个线圈共同产生磁场叠加，调整工作电流均可改变工作气隙磁场的大小强弱。

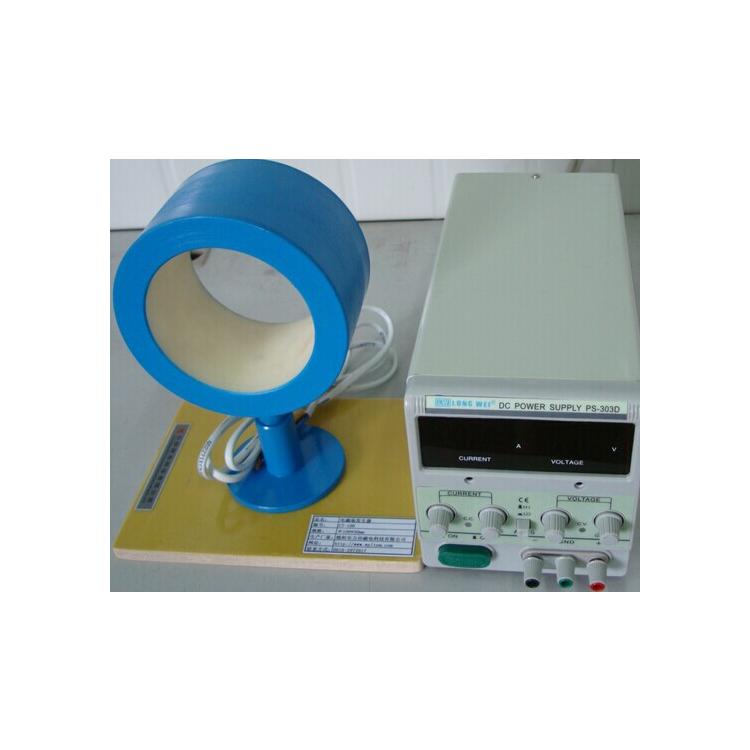

以上图片是空心线圈磁场和铁芯线圈磁场的参考图
