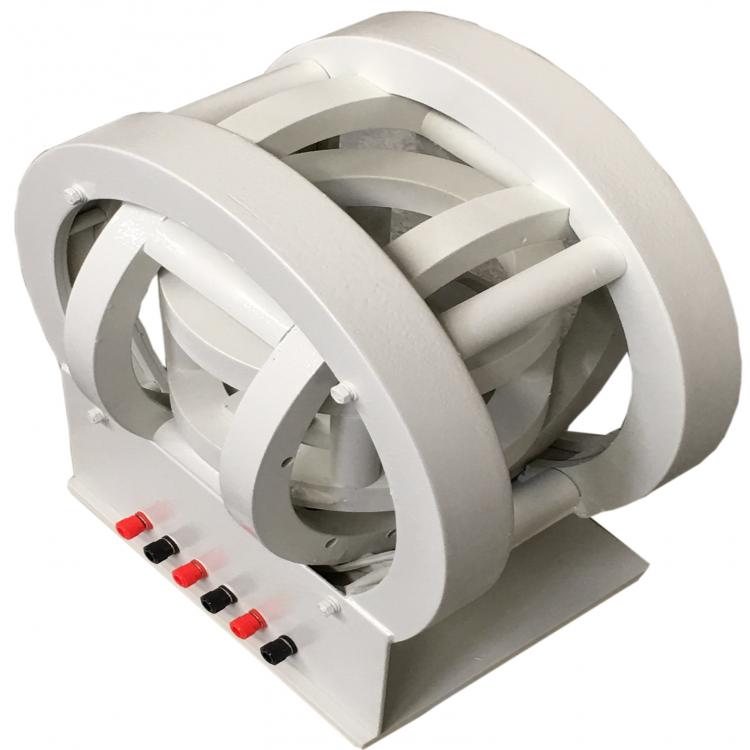

HM-100型三维赫姆霍兹线圈

1、 概述

赫姆霍兹线圈（Helmholtz Coil）是由一对长度较短而半径较长（或者是方形线圈的边长）且布置在同一轴上并相隔与其半径相等的距离的线圈所组成，其中单个线圈所产生的场是不均匀的。然而通过将两个线圈所产生的场叠加，在两个线圈之间几何轴附近的区域能够得到一个较宽的均匀场，赫姆霍茨线圈通常做成圆柱的和方形的几何形状。

一维赫姆霍兹线圈是由一个赫姆霍兹线圈组成；二维赫姆霍兹线圈是由两个互相垂直的赫姆霍兹线圈组成；三维赫姆霍兹线圈（Helmholtz Coil）是由三个亥姆线圈、互相垂直放置的三个赫姆霍兹线圈组成，三个赫姆霍兹线圈的轴向成X、Y、Z轴，产生的磁场方向就是X、Y、Z轴方向。

2、用途

   利用线圈的三维空间布置，可以通过调节线圈对之间的电流比率产生任意方向的磁场，赫尔姆霍兹线圈的磁场强度是与电流成线性关系与空间位置无关（在均匀场区内部）。通过线圈几何尺寸、线圈电流和匝数，可计算出沿轴的解析磁场强度。因此赫尔姆霍兹线圈是用于仪器校准的理想磁场发生器，可以完美抵消地磁场效应，例如霍尔，磁阻，磁门和超导量子干涉器等。亥姆霍兹线圈不但用于磁场的产生也用于永磁材料的品质测量，比如：磁通量和磁矩的测量。

3、主要技术指标

中心磁场：0-200Gs

线圈内孔：可指定

均线区域：可指定

均匀度：10%-0.1%

一维/二维/三维：可选择
