一．       设备用途及特点:



本设备用于柔性防火电缆的生产上缠绕多层云母带。



二．       设备主要技术参数



1.      缆线外径：     ≤Ф30㎜



2.      绕包转速：     ≤800r/min



3.      绕包节距：     12～200㎜



4.      牵引速度：      ≤40m/min



5.      放线盘尺寸：    PN1250～PN2000㎜



6.      收线盘尺寸：    PN1250～PN2000㎜



7.      总用电功率：      ～25kW



8.      总占地面积：    长24米×宽2.5米×高2.1米



三．       设备构成:



1.    PN2000端轴式被动放线机--------------------1台

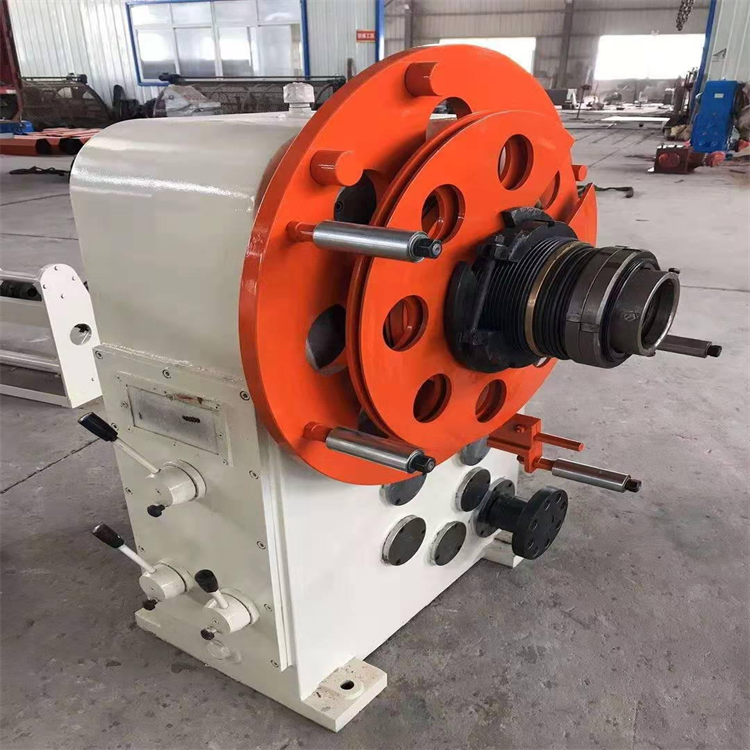

2.    同心式绕包机-------------------------------6台



3.    800㎏履带式牵引机--------------------------1台



4.    PN2000端轴式收排线机-----------------------1台



     5.电气控制系统-------------------------------1套
