24V/40Ah AGV小车动力电池设计要求：根据客户的需求和规格（AGV小车的功率需求），和实际每天行驶里程30-40公里和低温-20度的使用环境放电，定规格25.6V/41.6AH。在电芯方面采用长寿命磷酸铁锂电芯，用8串13并组合实现客户相关参数需求。在锂电池保护电路保护方面，采用8串硬件保护电路+8串充电平衡电路+温度保护电路，以实现成品锂电池的大过流35A，持续放电电流20A。锂电保护：短路保护，过充保护，过放保护，过流保护，温度保护，均衡等。我司选用3.2V/3200mAh，经过反复的实验室测试，其相关指标均符合GB/T 18287-2000标准（详见我司产品规格书），目前在电动汽车，工业设备储能产品及其他特殊产品均有应用案例，经过了苛刻环境要求的验证。我司在锂电池组装、电源管理系统、模块化工艺，方面有丰富的应用经验，整体系统稳定性高。组合后的成品电池具体参数如下：
电路部分设计要求：
单节过充保护电压：3.9±0.25V
单节过充恢复电压：3.65±0.50V
单节过放保护电压：2.0±0.08V
单节过放恢复电压：2.8±0.10V
组合电池过流保护值：60A
持续放电电流：小于等于20A
电池过温保护值（可恢复）：70±5度
成品电池还具备短路、反充保护。
电池循环寿命设计要求：1000~1500次（国标充放电标准）
2）产品外壳：钣金箱，加强筋结构，外壳颜色可灵活搭配调色。
二、24V/40Ah AGV小车动力电池产品参数：
标称电压：24V(25.6V)
标称容量：40AH
电池尺寸：310*210*120mm
电池内阻：≤100m?6?8
电池重量：8.5KG
充电电流：小于等于12A
持续放电电流：小于等于20A
保护电流：35A标配
充电电压：29.2V
放电截止电压：20V
使用寿命：≥1500次
充电温度：0～45℃
放电温度：-20～60 ℃
存储温度：-20～35 ℃
电池温度保护：70℃±5℃

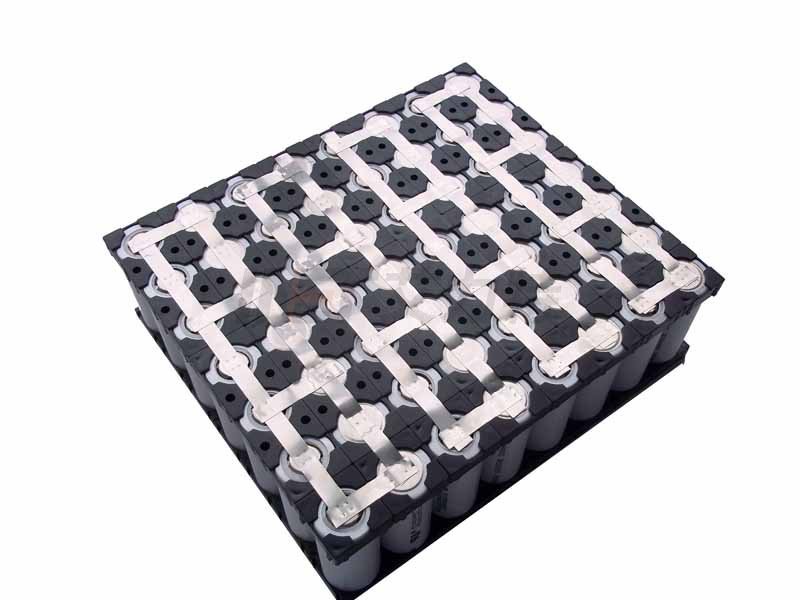

5.6V/38.4Ah AGV小车动力电池产品工艺实现
四、24V/40Ah AGV小车动力电池设计方案：

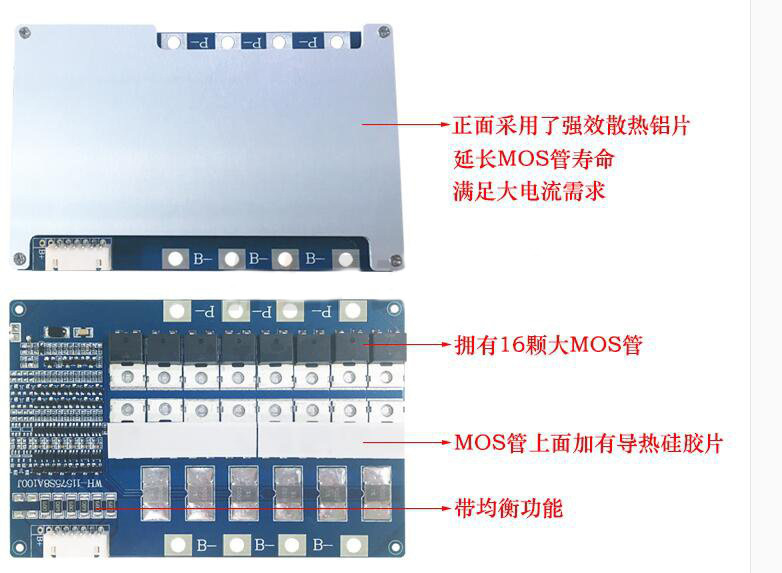

1）保护板（PCM）：主要是对可充电锂电池组进行设计的保护线路，由于锂电池本身的化学特性，需要提供过充、过放、短路、过流，温度等保护功能，以避免引起燃烧、爆炸等危险。
2）保护IC（Protection IC）：设计方案的主要保护功能芯片，对电芯进行过充、过放、过流、短路等功能的在线时时监测。使电芯在安全稳定高效的范围内工作。
3）温度开关：主要针对温度保护功能设计。当电池本身的温度因其它异常问题达到75度时，温度开关动作，达到过温保护，当温度下降时，自动恢复。
5）26650锂离子电芯/26650/3200mAh/3.2V 。
6）场效应管（MOSFET）：MOSFET管，在保护电路中起开关作用，永远使负载两端的电压不会升高也不会降低，保证电压稳定。
7）电路原理图：
五、24V/40Ah AGV小车动力电池主要特点：
电池组安全、耐高温，循环寿命长。
电池组循环寿命高，符合低碳、节能、环保价值理念。
电池内置BMS系统，具有多重保护功能， 保护系统（PCM/BMS）全部采用日本和美国芯片和MOS。带均衡。
电芯材料有LiMn2O4 （锰酸锂）、 Li-Ni-Co-Mn-O （三元材料） 、LiFePO4（铁锂）可供选用。
可选用进口的三洋、索尼、松下、三星、LG原装电芯作为组合单元，保证了电池组的一致性、稳定性、安全性。
可进行多并多串的组合和电池模块化设计。
电池自带温度保护。
电池自带电量检测口。
