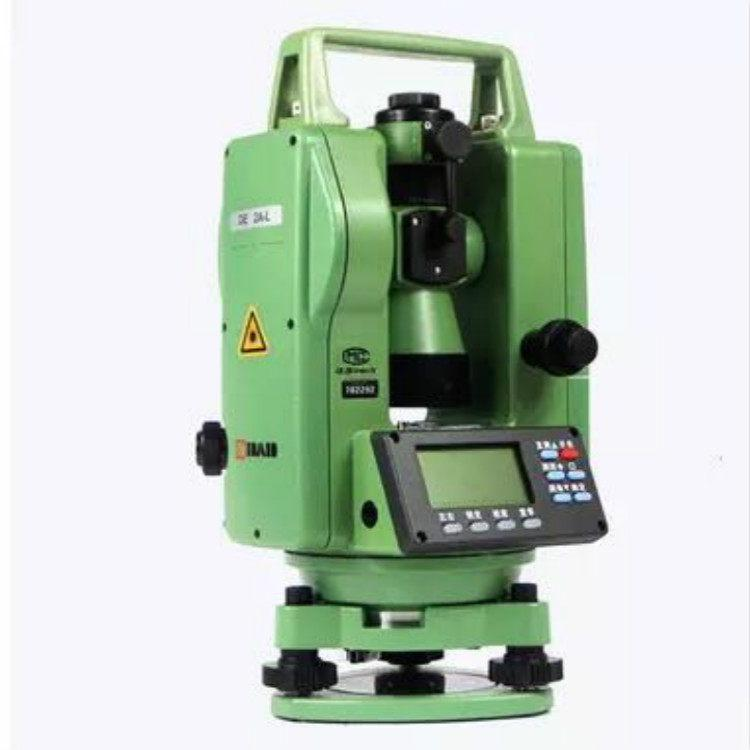

电子经纬仪与激光器的结合

■   大屏幕大按键，全中文操作界面，易学易用

■   RS-232C串行通讯接口，500点测量数据存储

■   配合弯管目镜，可替代垂准仪使用

■   水平、垂直角读数分辨率为1″

技术参数

portant; text-indent: 5px;" alt="" />

 型号 DJD2Z

望远镜  镜筒长度 155mm

通光孔径  45mm

  放大倍率 30x

成像 正像

视场角 1°30'

鉴别率 2.5"

短视距 1.3m

乘常数 100

加常数 0

电子测角 测量方式 光栅增量

显示器 双面LCD液晶

小读数 1"/5"/10"

精度 2"

度盘直径 71mm

照明 液晶显示屏 有

光学分划板 有

激光器 波长 635mm

功率 5mw

测量距离 180m/800m

同轴度误差 ≤5"

光斑直径 3mm/50m,5mm/100m

数据接口 EDM通讯接口 有

数据传输接口 RS232C

补偿器 传感器 垂直角补偿

补偿范围 ±3'

小读数 1"/5"

对点器 放大倍率 3x

视场角 5°

调焦范围 0.5m~∞

水准器 长水准器 30"/2mm

圆水准器 8'/2mm

电源 电池类型 7.2V 2500mAh 锂电可充电电池

工作时间 20h

仪器规格 语言显示 中文 英文

仪器高 179.5mm

尺寸 144mmx175mmx324mm

仪器重量 4.8kg
