概    述：

从转子动力学、轴承学的理论上分析，大型旋转机械的运行状态主要取决于其核心——转轴，而电涡流位移传感器能直接测量转轴的状态，测量结果实时、可信。

用    途：

主要用于测量滑动轴承机械的相对振动、位移、键相和转速；以及水轮机组的摆度，适合较高温度情况下的工业现场。

工作原理：

LSW38电涡传感器系统的工作原理是电涡流效应。当接通传感器系统电源时，在前置器内会产生一个高频信号，该信号通过电缆送到探头的头部，在头部周围产生交变磁场H1。
如果在磁场H1的范围没有金属导体接近，则发射到这一范围内的能量都会被释放；反之，如果有金属导体接近探头头部，则交变磁场H1将在导表面产生电涡流场.

功能特性：


外型尺寸：77mm*37mm*61mm

安装尺寸：面板安装：51mm*51mm,采用四个M4*15螺栓安装；
（作为产品附件提供）
​
导轨安装：直接卡入DIN轨道，安装方便。（作为产品附件提供）

电压输出：供电电源Ut:-20Vdc～ -26Vdc,输出电压极限：-0.7～(Ut+1)V；

线性范围输出起始电压：-2V（一般为：-2～-18Vdc输出）用于接入监控仪表系统中。

供电电源Ut:+20Vdc～ +26Vdc,
线性范围输出起始电压：0V（一般为：0～10Vdc输出）用于接入采集系统中。

电流输出：供电电源Ut:+18Vdc～+30Vdc,
输出电流：4-20mA，用于接入到DCS/PLC系统中

正负电压输出：输出-10V~+10V电压,用于接入采集系统中

探头插座是与探头和延伸电缆接头同一系列的高频插座，电源、输出端子是标准的重载隔离型三端接线端子。

前置器外壳是用铝铸造而成，表面已进行喷塑处理。为了屏蔽外界干扰，在前置器内部已将壳体与信号公共端（信号地）连接；在底板和安装孔处都加装了工程塑料绝缘，这样可以******在安装前置器时，使前置器壳体与大地隔离（即所谓“浮地”）。

 将工程塑料底板扳开，可以对前置器进行校准（校准的详细介绍见第三章），除非需要进行传感器系统重新校准或前置器出现故障，一般不要打开底板。

系统组成：

系统主要包括探头、延伸电缆（用户可以根据需要选择）、前置器和附件。

系统特性：

传感器输出正比于探头端部与被测导体表面之间的距离的电压信号，既能进行静态（位移）又能进行动态（振动）测量，

环境特性：

工作和储存温度：探头 -20℃～+125℃   延伸电缆-20℃～+125℃    前置器-20℃～+85℃

物理特性：

探头端部材料：PPS 探头壳体材质：304 不锈钢

探头电缆和延伸电缆：75Ω三维轴向绝缘

电缆铠装材料：304 不锈钢 前

置器壳体材料：有两种壳体，铝压铸

同轴接头材料：镀金黄铜或铍铜

重             量:  探头根据探头长度和大小有所不同 延伸电缆 31g/m  前置器 220g

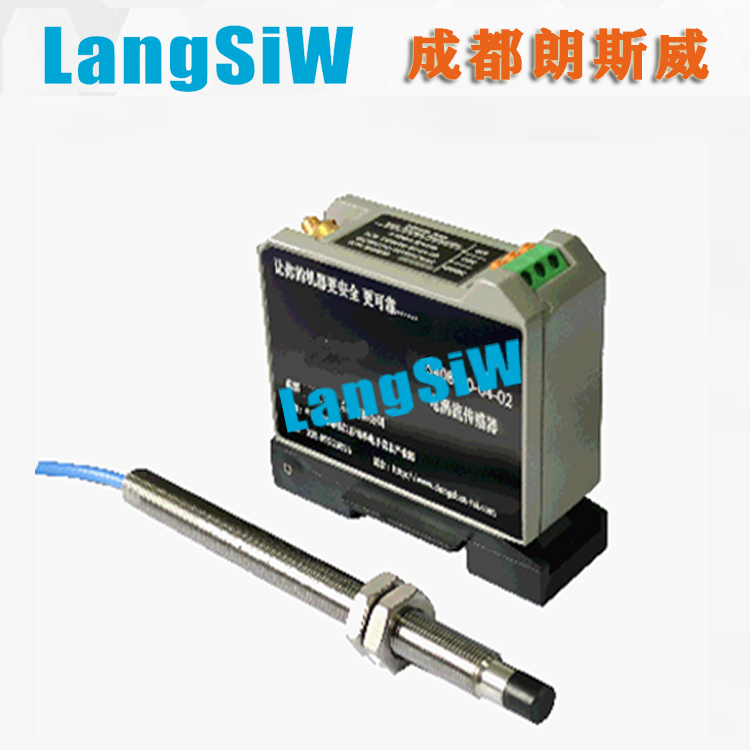

LSW38系列电涡流传感器由探头（壳体）、前置器、备紧螺母、同轴信号电缆组成。互换性好、抗干扰能力强、非接触测量、响应速度快、结构紧凑，安装方便、维护简单，
符合美国石油协会（API）670标准。
有多种端部直径（量程）和螺纹尺寸可供选择和组合。
