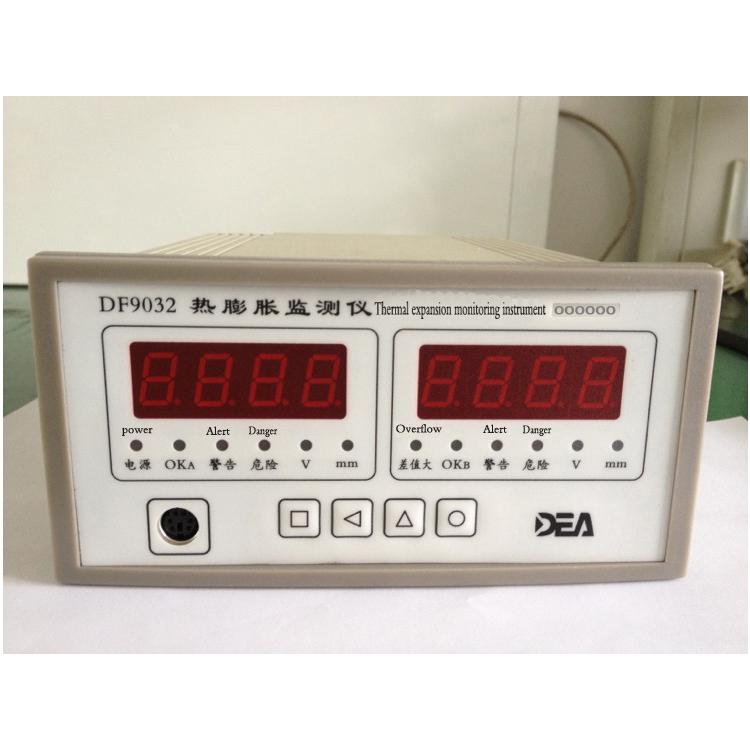

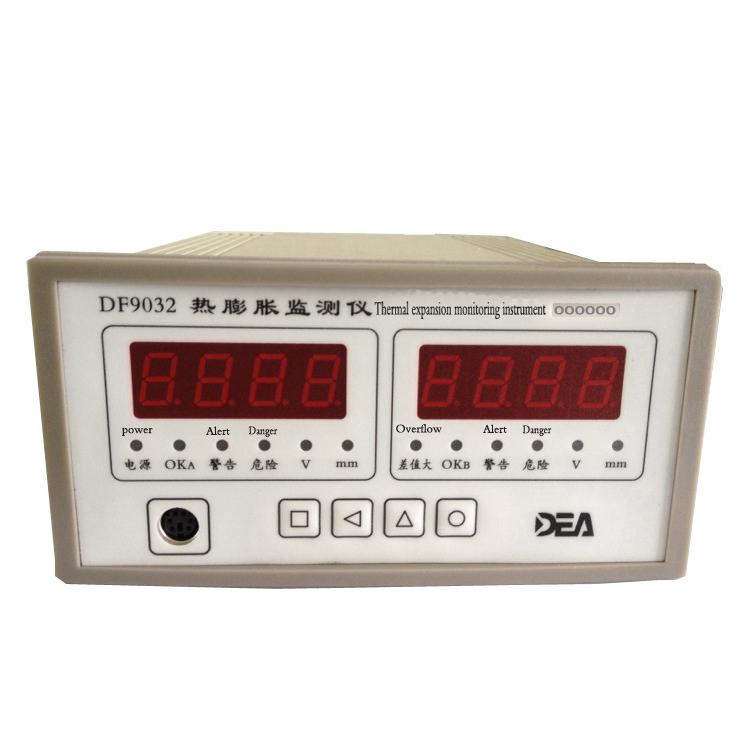

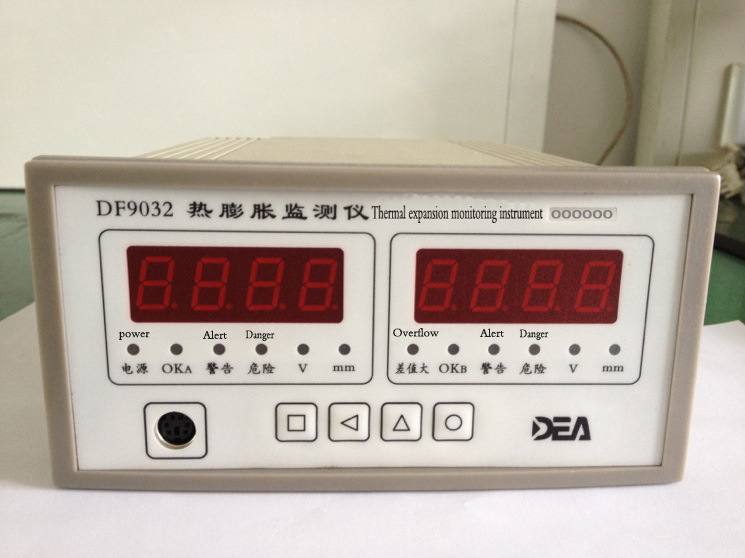

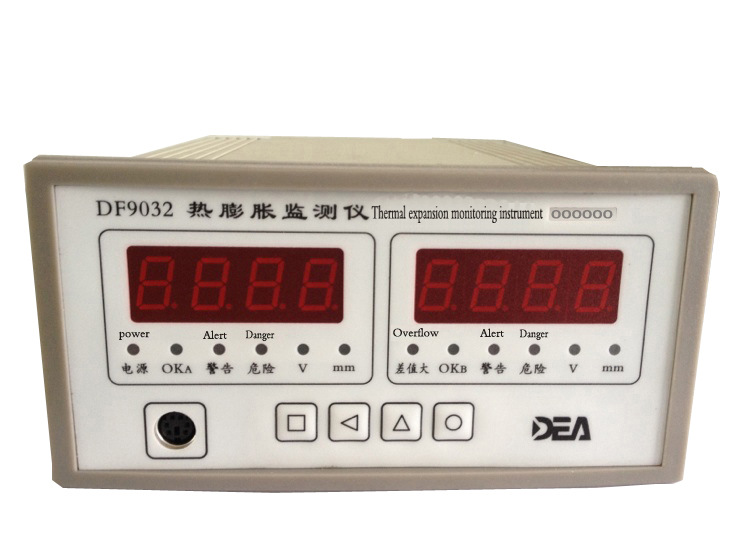

DF9032热膨胀行程监视仪，DEA东汽原厂配件
热膨胀监视仪，DF9032热膨胀监视仪可监测汽轮机在启动、停机或者在某一特定过程的变化时机器壳体的热膨胀过程。如果机壳两侧的膨胀不均匀，就会使机壳变斜或翘起，这样的变形会使机壳与基础之间产生的应力，产生的不对中会引起严重的后果，这种不希望出现的情况通常是滑销系统“卡涩”的结果。热膨胀监视仪使用直线位移传感器来测量机壳相对于基础的受热膨胀值。热膨胀传感器需安装在机壳死点，二者的差值表示机壳的变形，可设置报警来提示操作者提早采取措施。
主要功能：
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的汽缸膨胀的监视和保护。
功能说明：0371-56687130
1. 显示功能
热膨胀行程测量值、Ⅰ值报警、Ⅱ值报警设定值，可分别在LED数码管上显示，4位数码管显示，位为符号位。
2. 报警功能
设有两级报警，用户可根据需要设定报警值,当热膨胀行程超过报警设定值时，前面板相应报警指示灯亮，同时监控仪在后面板输出信号，保护被控设备。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
具备上电、掉电检测功能，同时切断报警、停机输出回路，能有效地抑制仪表的误报警。
5. 电流输出
设有4～20mA电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
热膨胀监视仪，DF9032热膨胀监视仪可监测汽轮机在启动、停机或者在某一特定过程的变化时机器壳体的热膨胀过程。如果机壳两侧的膨胀不均匀，就会使机壳变斜或翘起，这样的变形会使机壳与基础之间产生的应力，产生的不对中会引起严重的后果，这种不希望出现的情况通常是滑销系统“卡涩”的结果。热膨胀监视仪使用直线位移传感器来测量机壳相对于基础的受热膨胀值。热膨胀传感器需安装在机壳死点，二者的差值表示机壳的变形，可设置报警来提示操作者提早采取措施。
热膨胀监视仪是 一款高性的监视保护仪表，配接线性差动变压器式位移传感器（LVDT），用于旋转机械的阀位（油动机行程）及油箱油位的测量，并具有就地指示和远传功能，对汽轮机、水轮机、压缩机、鼓风机等旋转类机械的汽缸膨胀的监视和保护。
热膨胀监视仪必须配置TD—2-CH型线性差动变压器式传感器形成系统。
标准盘装台式金属（或ABS塑料）机箱。
ABS面框，柔性薄膜面板。
RS232串口用于编程组态；
通讯速率： 19200 bits/S。
供电电源：在输入电源90～265VAC范围内，仪表均能稳定工作；额定功耗为7.5watts。
信号输入：接入两路LVDT传感器输入信号；
给两路传感器提供激励信号；
信号源幅度：6Vp-p。
信号源频率：1000Hz。
测量量程：数字编程，任意可选；
测量精度优于±1%（满量程）。
显示：超高亮红色LED 数显；
数字显示精度：±1个字 。
测量频率范围：0～10 Hz。
记录输出：标准电流电压，均有输出短路保护功能。
4～20 mA或(0～10 mA），负载能力≮500Ω
1～5V或(0～10 V），电流输出能力≮30mA 。
缓冲传感器信号输出：具有短路保护功能，输出阻抗100Ω。
继电器：四组继电器，各继电器均有一组触点输出（常闭、中点、常开）；
由软件编程决定继电器输出功能形式；
触点输出容量：AC110V~AC240V 、2A
使用环境： 温度： 0～55℃；
相对湿度：不大于95%， 无结露。
面板尺寸：160mm×80mm； 机箱深度：200 mm
安装开孔尺寸：（151±0.5）mm×（76±0.5）mm
