XDG1000系列电涡流传感器是一种非接触式的线性化测量工具，具有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响等优点，因此广泛应用于电力、石油、化工、冶金等行业对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态非接触式位移测量。可用来做轴的径向和轴向位移、胀差、轴偏心、轴振动、键相和转速的测量。产品符合美国石油协会API670第四版标准，部分产品可替代本特利。
为满足各种测量方案的需要，我们提供了多种规格的电涡流传感器，如按探头规格（直径）区分则可分为XDG1000Φ8ｍｍ、XDG1000Φ11ｍｍ、XDG1000Φ25ｍｍ三种规格，如果按系统电缆总长（探头电缆长度＋延伸电缆长度）区分则可分为5ｍ和9ｍ两种类型，并提供DIN轨道安装或螺钉安装。
系统组成

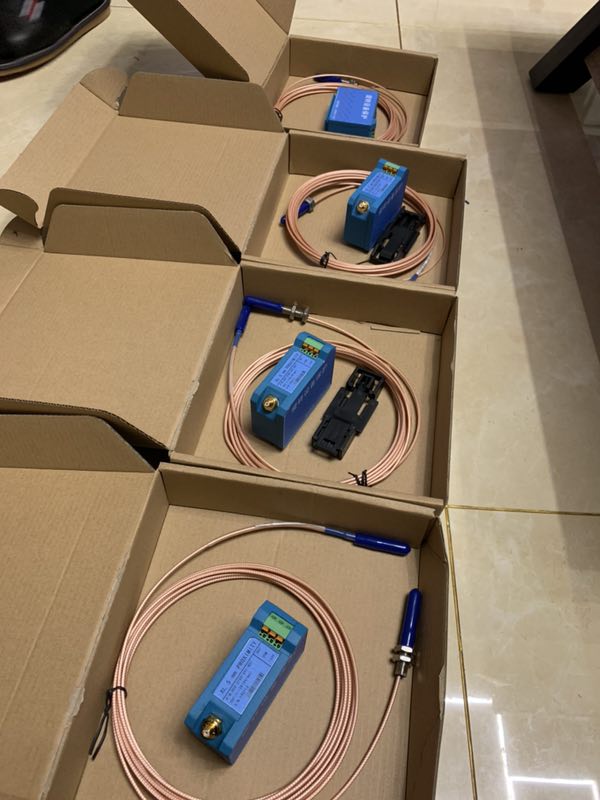

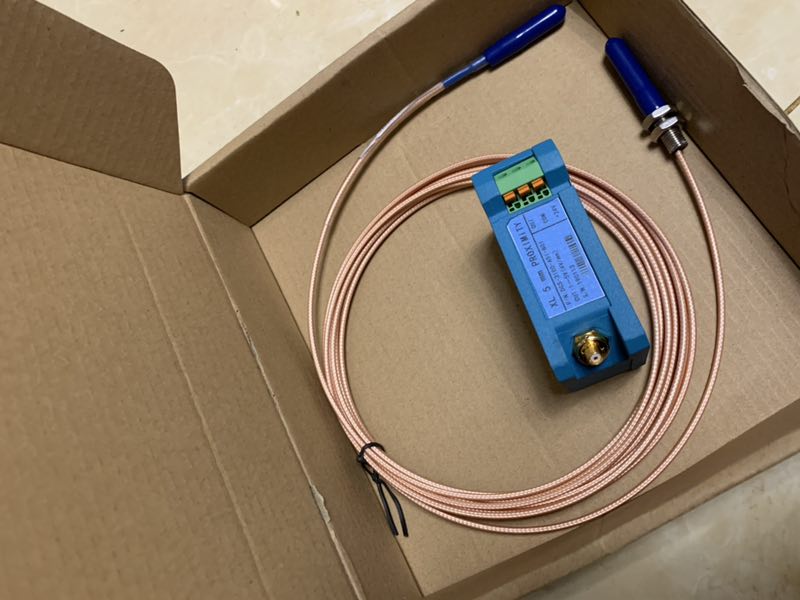

XDG1000系列电涡流传感器由探头、延伸电缆、前置器三部份组成。
探头
探头由电感、保护罩、不锈钢壳体、高频电缆、高频接头等组成，根据不同的测量范围，可以选用不同直径规格（如：Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ）的探头；根据不同的安装要求，可以选用不同安装方式（如：正装、反装、无螺纹）和1ｍ或0.5ｍ电缆长度的探头；
延伸电缆
延伸电缆的两端都安装有SMA自锁插头，其中一头配备了防油保护套，专用于保护自锁插头不受油污介质污染，以提高系统可靠性。延伸电缆长度可分为4ｍ、4.5ｍ、8ｍ、8.5ｍ四种。

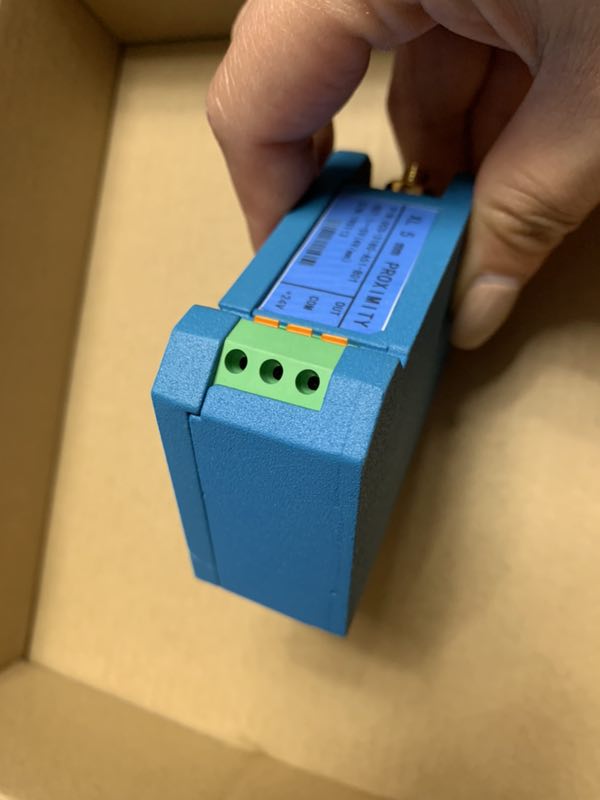

前置器
前置器是系统的核心部分，它包括了整个传感器系统的振荡、线性检波、滤波、线性补偿、放大等电路，与延伸电缆、探头一起构成各种规格的XDG1000系列电涡流传感器。根据配用探头的直径规格，XDG1000前置器分为Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ三种规格，根据系统电缆总长（探头电缆长度＋延伸电缆长度），又分为5ｍ、9ｍ二种类型。
随着DCS系统的普及，传统的二次仪表的功能基本上都能由DCS系统实现。轴位移变送器将传感器采样的位移信号经变送器线性化、归一化处理后，直接输出4-20mA信号。轴位移变送器与电涡流传感器探头配接，取消了变送器或仪表，减少了接线环节和安装环节，减少了故障率，它将传统的外部前置器和仪表部分的滤波、信号归一化处理、信号输出等功能模块化，增强了系统的集成度，体积小，提高了可靠性。
轴位移变送器为直接与DCS、PLC接口提供一种简便、低成本的方式监测旋转机械转子的轴位移。对主机、辅机设备如汽轮机、压缩机、风机、泵、电机等进行轴位移实时监测，能真正起到对这类设备进行保护。它测量准确、稳定可靠，抗干扰性能强。
|
|
||||||
详情就在成都怀程科技，您不懂没事，只需您给我们一个型号，我们就能给你相应的产品，欢所有有需求的客户们来电订
