对于大型中间再热机组，由于中间再热容积的滞后作用，加上高压缸占机组总功率的百分数只有25%左右，故快关只关高压调节阀作用不大，西屋选择的是只关中压调节阀，由于中间再热容积较大，关闭后压力升高较小，对高压缸的排汽压力和工作情况影响较小。但对轴向推力影响较大。在中压调门关闭之后，中压缸的轴向推力可认为很快下降到零。而高压缸的排汽压力(中间再热容积内压力)升高较慢，对高压缸轴向推力影响较小，可认为高压缸的推力不变。在正常情况下高压转子的轴向推力方向一般与整个转子的不平衡轴向推力方向相反，在失去中压缸的平衡推力之后，转子向高压缸侧串动，将整个高压缸的轴向推力加到推力瓦块的非工作面上，这个力可能比正常运行时推力瓦块的工作面上承受的力还要大得多，因为正常运行时两缸的推力方向相反，推力轴承只需承受两缸推力之差。加上转子移动的量超过推力轴承内的轴向串动间隙，使非工作面瓦块突然受到一个冲击载荷，容易造成烧瓦的事故，尤其是在发生CIV之前机组原有负荷比较高的情况，问题更加突出。

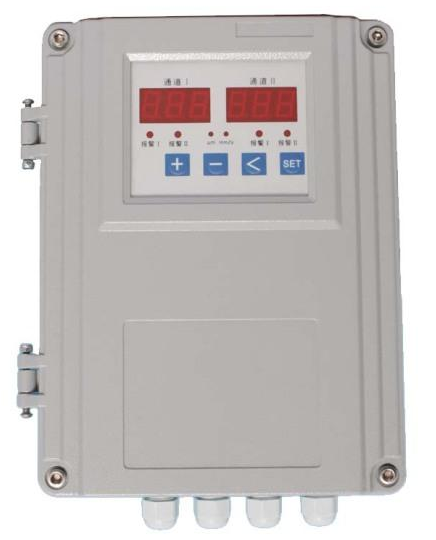

SKZW智能轴向位移监测保护仪配接WT系列电涡流传感器，对止推轴承的损坏，可提出早期报警和保护。一般情况下，被测面是轴上的止推法兰或者轴上别的平面，而电涡流探头应能直接探测止推法兰（如果它和轴是一个整体的话）或其它沿轴向的平面。
胀差是轴和机器壳体之间的相对热增长，在汽轮机启动和停车期间，由于金属材料的不同，热膨胀系数的不同，以及散热的不同。轴的热膨胀可能超过壳体膨胀，其结果是如果在机器内部规定允许的间隙被超过，就会产生摩擦。在大型机械的旋转表面和非旋转表面之间，在高速旋转的情况下，摩擦会导致灾难性的破坏，而胀差监控仪正是专门为大型汽轮机发电机组而设计的，可借助于监测胀差，在摩擦发生之前采取必要措施。
功能说明：
1、实现智能处理：报警Ⅰ值、Ⅱ值可通过面板按键任意设置
2、可通过按键调整量程，通道零位电压，无需电位器调整，方便现场调试
3、断线检测保护：断线封锁报警、停机继电器输出，NOK灯亮
4、具备上、掉电检测功能，同时切断报警、停机输出回路
5、可以查看间隙电压值
6、当参数设置或查看间隙电压时，1分钟不进行键盘操作，自动回到测量状态
7、报警保持，当装置发生报警，将保持报警状态，在报警条件消失后，使用复位键解除报警状态（若报警状态依然存在则不能消除）
技术参数：
显示：3位半0.8英寸LED数码管显示
量程：
轴向位移：4mm（无特殊要求按±1.5mm生产）
胀差：10mm （无特殊要求按-3～+5mm生产）
准确度：±1%（满量程）
电流输出：4～20mA
报警、停机：满量程内任意设定
开关量输出：DC 28V / 1A（常开触点）
温度范围：运行时：0℃～+65℃
储存时：-30℃～+80℃
相对湿度：至95%,不冷凝
电源电压：AC 220V/50Hz±5%
外形尺寸：160×80×250mm
开孔尺寸：152＋1×74＋1mm
