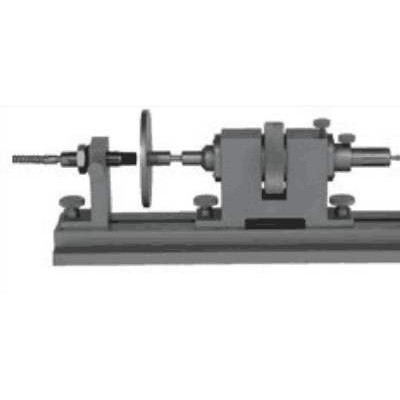

静态位移效验仪 用于传感器出厂检验和用户验收电涡流位移传感
器线性的必要工具，为了确保传感器符合本公司出厂线性度、灵敏度
要求，都需要使用静态位移校准仪校验以及对位移类测量仪表系统的
标定。
基本技术参数
测量范围：0~30mm
校准标准：百分表
校准精度：百分表精度
试件直径：φ75mm
zui大校准探头：φ25mm
试件材料：45＃钢
湿 度：95％湿度，非凝固。
用静态位移校验仪校准传感器线性和灵敏度或标定位移表的注意事项：
探头螺纹部分用静态位移校准仪上的支架配合螺母夹紧，注意试件盘的水平垂
直性，校验前须检查探头端面靠紧试件盘的表面时，其相互接触处应无明显角
度（≤5°）缝隙，这样才符合校验前的要求。
校验传感器时应配合出厂时提供的传感器数据单。当旋转螺杆(位移调节螺母)
使试件盘渐渐远离探头的表面，用万用表（5位半以上，并且该表是经过计量标定
过的）观察前置器的输出变化，以传感器数据单上输出曲线的起始线性电压为基准
点开始校对，一般情况传感器线性起点都定在-2.00V（菲利浦传感器线性起始点电
压为－4.00V）。注意试件盘从紧靠探头表面到逐渐离开探头表面，直到前置器输
出电压为起始线性点电压时（此时还可人为调整静态校验仪上的百分表，使指针对
准0位置，便于读数）。这时从百分表上读的起始位置间隙值可能和数据单上的起
始位置间隙值不一致，这种情况是正常的，因为开始设定探头表面和试件盘表面
靠紧时，会存在一定的人为因素误差和试件材料的略为影响。（如数据单上起始位
置间隙是1.0mm,而你校对时是1.10mm，即使有这种情况也不影响传感器的测量非线
性误差和灵敏度,因为这个起始间隙是属无效线性距离，不影响传感器实际测量时的
相对位移或相对振动）。然后每移动0.1mm 或0.2mm或0.5mm或1.0mm观察前置器输
出的电压值并纪录。
用静态位移校验仪检验传感器的线性特性曲线时，通常将传感器的满有效线性
量程按20个等分点进行校验（若为φ8探头电涡流传感器，其本身有效线性测量量程
为2mm，当按20个等分点进行校验时，即每移动试盘0.1mm后在前置器上读出一个
数据，以此操作，读出20个数据，绘制传感器输出线性特性曲线，分析传感器输出
曲线非线性误差是否满足≤±1％的要求）。位移静态校准仪试件盘应避免接触强磁
性物质，以防试件盘被磁化而改变其材料性质，带来测量误差。
