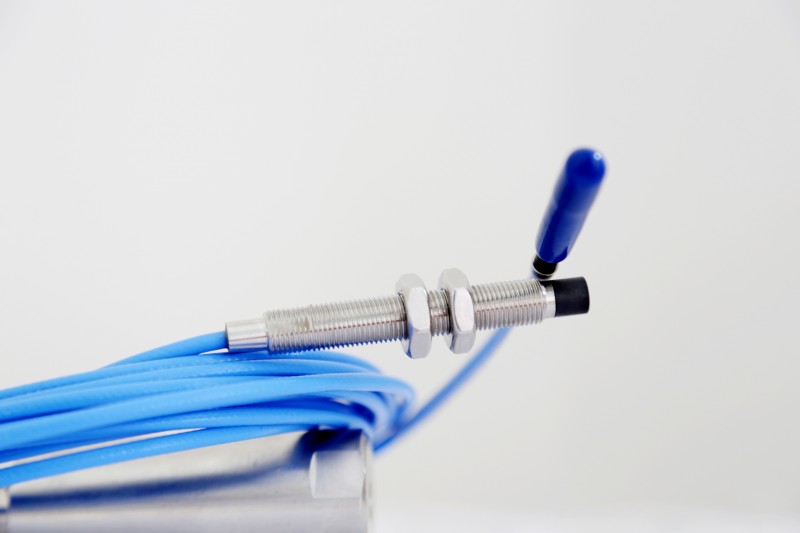

点击图片查看原图
电式加速度传感器是利用某些物质如石英晶体的压电效应，在加速度计受振时，质量块加在压电元件上的力也随之变化。当被测振动频率远低于加速度计的固有频率时，则力的变化与被测加速度成正比。由于压电式传感器的输出电信号是微弱的电荷，而且传感器本身有很大内阻，故输出能量甚微，这给后接电路带来一定困难。为此，通常把传感器信号先输到高输入阻抗的前置放大器经过阻抗变换以后，方可用于一般的放大、检测电路将信号输给指示仪
技术参数
工作温度 -196～+200℃
测量范围 0.001～800MPa
重复性 0.5～1%FS
灵敏度 0.2～1000PC/MPa
非线性 0.3～1%FS
迟滞 1%FS
固有频率 75～500kHz
温度漂移 0.02～0.5%FS/℃
加速度灵敏度 0.01～100MPa/g
灵敏度温度系数 0.02～0.5%/℃
压电式加速度传感器的选择方法
压电加速度传感器因其频响宽、动态范围大、可靠性高、使用方便，受到广泛应用。在一般通用振动测量时，用户主要关心的技术指标为：灵敏度、频率范围，内部结构、内置电路型与纯压电型的区别，现场环境与后续仪器配置等。现在就随必优传感，一起来了解压电式加速度传感器的选择方法吧。
一、灵敏度的选择
制造商在产品介绍或说明书中一般都给出传感器的灵敏度和参考量程范围，目的是让用户在选择不同灵敏度的加速度传感器时能方便地选出合适的产品，zui小加速度测量值也称zui小分辨率，考虑到后级放大电路噪声问题，应尽量远离zui小可用值，以确保zui佳信噪比。zui大测量极限要考虑加速度传感器自身的非线性影响和后续仪器的zui大输出电压。
估算方法：zui大被测加速度×传感器电荷（电压）灵敏度，其数值是否超过配套仪器的zui大输入电荷（电压）值。建议如已知被测加速度范围可在传感器指标中的“参考量程范围”中选择（兼顾频响、重量），同时，在频响、质量允许的情况下，尽量选择高灵敏度的传感器，以提高后续仪器输入信号，提高信噪比。在兼顾频响、质量的同时，可参照以下范围选择传感器灵敏度：以电荷输出型压电加速度传感器为例：
1. 土木工程和超大型机械结构的振动在0.1g-10g（1g=9.81m/s2）左右，可选电荷灵敏度在300pC/ms-2～30pC/ms-2的压电加速度传感器，属于电荷输出型压电加速度传感器。
2. 特殊的土木结构（如桩基）和机械设备的振动在100ms-2～1000ms-2，可选择20pC/ms-2～2pC/ms-2的加速度传感器。
3. 冲击，碰撞测量量程一般10000ms-2～1000000ms-2，可选则传感器灵敏度是0.2pC/ms-2～0.002pC/ms-2的加速度传感器。
