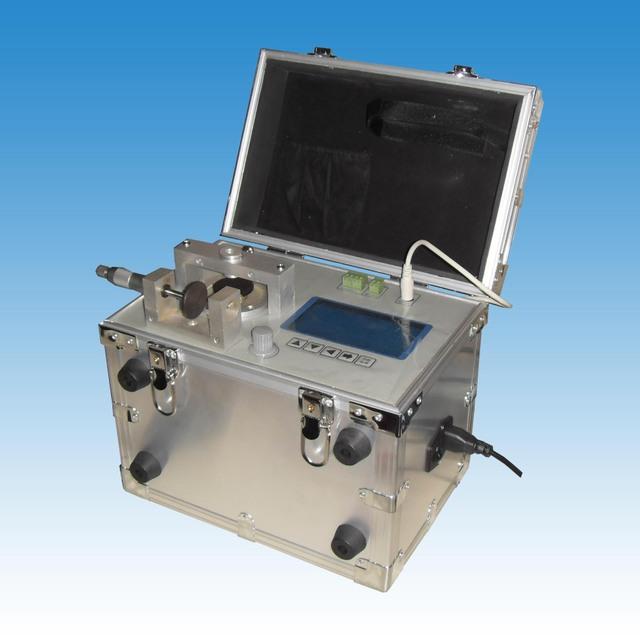

点击图片查看原图

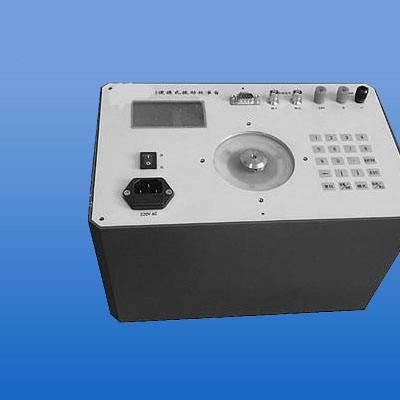

用途：
标定校验设备系列装置是专门标定各种类型的传感器的设备。该系列产品的设计完全是以人为本，着重考虑到用户的使用方便。它体积小，重量轻，携带方便，既可在实验室使用也可以带到现场使用。
主要功能：
1．可标定多种类型的振动传感器。如压电式加速度传感器、磁电式速度传感器及电涡流传感器。
2．可对由上述传感传器所组成的各种振动测试仪表、振动监测系统及数据采集系统进行标定。
3．所用静态标定台经过特殊改进，与其它静态标定台不同。当旋转千分尺改变位移时，与其连接的测试台面不旋转，而只做直线运。
使测试台面与电涡流传感器始终保持垂直。因此，大大提高了标定精度。
4．标定台机箱垂直与水平方向支脚为可调准型。当标定台因桌面不平或其它原因不能平稳放置时，通过调整固定支脚的高度，可使标
定台保技稳定。
5．可使用交流电压或直流电压供电，方便现场使用。
技术参数：
1．输出振动信号误差
内部信号源
10、20、40、80、160、320、640、1280Hz≤±0.3dB±1个字
频率精度
10、20、40、80、160、320、640、1280Hz≤±0.01%
2．zui大振动幅值与zui大负荷量
因为JM-3B型振动标定台所使用的振动台体积小，所以，在不同频率下标定不同传感器(不同重量)时，标定台所输出的幅值也不相同。zui大振动幅值与zui大负荷量是指在某一频率下，被标定的传感器为某一重量时，标定台所能输出的zui大加速度、zui大速度或zui大位移值，具体指标请参考下表
一、开机须知
1、激振器的头部用来安装被校准的传感器，称为激振器的台面。台面和激振器是通过连接杆用锣钉的方式固定的。为确保台面和连接杆的牢固连接，在安装或拆卸传感器时，必须用扳手夹住台面以防止它和传感器一起转动而脱落。
2、本机可用于垂直，水平两个方向的测量。在需要校准水平方向的传感器时，可将仪器水平放置。为方便测试，可向左推动机箱上盖，将其摘下：
便携式振动校准仪
二、概 述
型便携式振动校验仪采用全新的设计理念，双单片机设计，液晶屏显示，操作更简单可靠。它包括一个正弦信号源，功率放大器，振动台体，内部基准加速度传感器及测量和显示电路。可用于校准加速度传感器，速度传感器及涡流位移传感器。
液晶屏显示振动的频率，加速度，速度及位移值。
校准仪可用于垂直，水平两个方向的测量。
该校准仪zui大的负载不得大于600克。
仪器的原理方框图如下：
三、主要技术指标
信号源：（正弦信号）
频率范围：10～1kHz，连续可调。
频率精度：±0.1％
频率分辨率：1Hz
幅值测量准确度：（80Hz）
|
振动量 |
量程 |
准确度 |
|
加速度（pk） |
0～20 m/s2 |
40～320Hz ±0.3db±1个字 20～1kHz ±1db±1个字 |
|
0～200 m/s2 |
||
|
速度（RMS） |
0～20 mm/s， |
40～320Hz ±0.5db±1个字 20 ～640Hz ±1db±1个字 |
|
0～200 mm/s |
||
|
位移（pk-pk） |
0～200μm |
40～160Hz ±0.5db±1个字 20 ～320Hz ±1db±1个字 |
|
0～2000μm |
外形尺寸：280×180×250(mm)
重量：10kg
工作温度：0℃～50℃
存储温度：-20℃～70℃
供电：220VAC,50Hz
四、操作说明

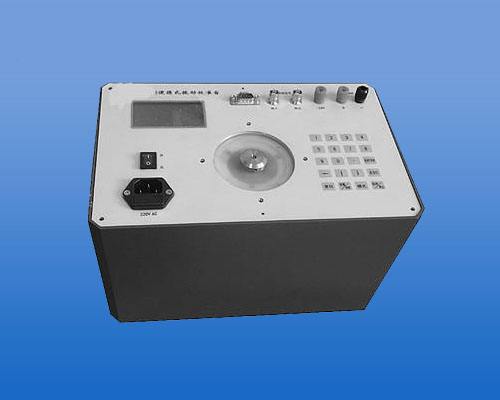

仪器的面板如下图：
① 交流220V电源输入插座
②涡流探头支架固定座
③传感器固定台面
④电源开关
⑤波形输出:用于监视激振器振动的波形（加速度，速度或位移）。
⑥功能选择旋钮:多功能旋钮，既可旋转，又可推压；结合液晶屏的显示参数，可完成仪器的主要操作。
⑦返回钮: 配合功能选择旋钮完成从下级菜单到主菜单的返回工作。
⑧ -24V电源: 在校准电涡流传感器时，为前置器提供-24V电源。
⑨ LCD液晶屏:显示仪器的各种参数
机箱上盖内的附件图如下：
① 电涡流传感器固定支架
② 扳手装卸传感器时，为防止台面松动，可用扳手夹住台面。
③ 电涡流传感器测试盘
④ M5-M8速度传感器转接螺钉
⑤ ⑥ M5加速度传感器固定螺钉
