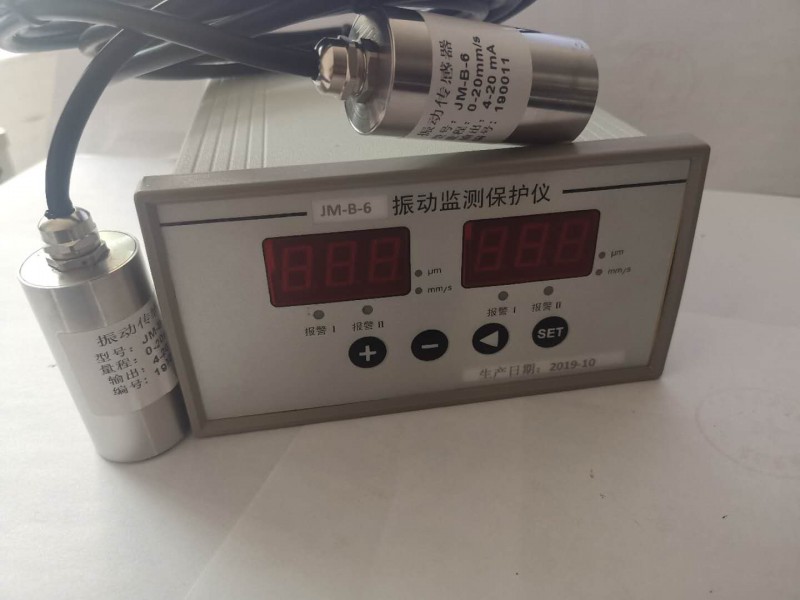

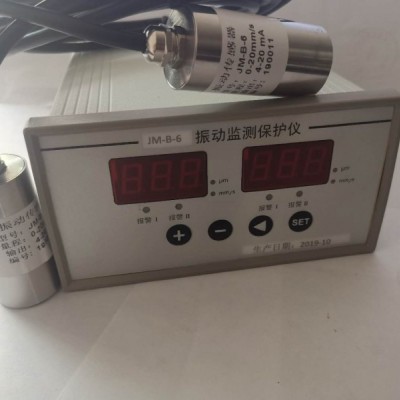

智能振动监控仪 HZD-W/L-F型，智能振动监控保护仪 智能振动监测保护仪，可测量机壳或者结构相对于自由空间的振动，即振动，特别适用于具有滚珠轴承的机器，在这种机器里，轴的振动可较多地传到机壳上，故该监测仪可配接磁电式速度传感器，对旋转**进行连续测量和保护，传感器的安装应特别注意，不会导致传感器振幅减低，以及频率影响被改变或所产生的信号不能代表机器的真实振动，对于电机、压缩机、风机等需要测量大量振动点的情况，该监控仪尤其适用。
二、产品性能：
实现智能处理：报警Ⅰ值、Ⅱ值可通过面板按键任意设置
面板按键可调整量程值，无需电位器调整，方便现场调试
一分钟不按操作键，可自行回到运行状态
报警延时调整范围0.1~3秒，以防止现场干扰引起误报警
具有上、掉电检测功能，同时切断报警、停机输出回路，能有效抑制仪表误报警
后面板上有与振动幅度值成正比的电流输出端子，供记录输出
振动位移和振动烈度可自由切换
三、技术参数：
频率范围：5~300Hz
量程：振动位移0～200μm（P-P）
振动烈度0～20.0mm/s（RMS）
准确度：±1%（满量程）
电流输出：4~20mA
关量输出：DC 28V / 1A或AC220V／2A（常开）
报警设定：满量程内任意设定l
环境温度：运行时：0~65℃
储存时：-30~80℃
相对湿度：至95%，不冷凝
电源电压：220VAC/50Hz±10% 50mA
外形尺寸：160×80×250mm
开孔尺寸：152+1×74+1mm
四、产品型号及选型：
HZD-W/L-F -A□-B□-C□-D□
量程范围：A□
振动位移1：0~100μm 2：0~200μm 3：0~500μm
振动烈度1：0~10.0mm/s 2：0~20.0mm/s 3：0~50.0mm/s
通道选择：B□
1：单通道2*：双通道3：双通道（挂壁式）
传感器选择：C□
1：ST-2型2*：ST-3型l
报警延时：D□
1：0.1秒2*：1秒3：3秒
