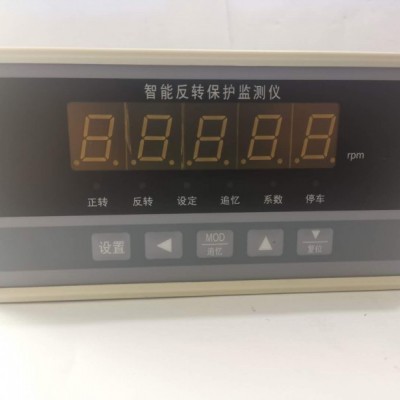

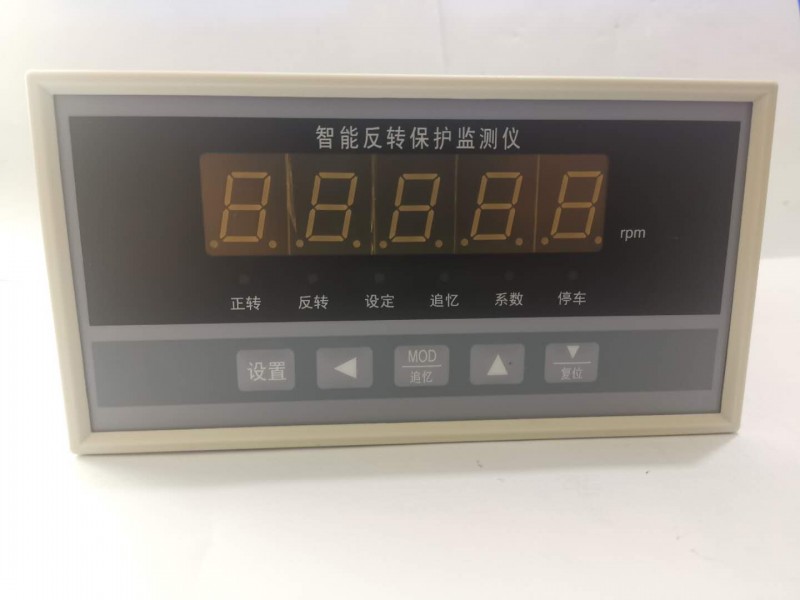

是根据能源部提出的小型温度显示仪的设计规范为标准而设计的一种智能化盘装式保护仪表。采用内含EEPROM作程序存储器的89C52单片机为核心，并采用串行EEPROM作断电保护数据存储器及二级处看门狗电路，特别设计一路独立的24V直流电源输出，可供变送器使用，并增加了一路对应PV值（测量值）的线性电流输出（4~20mA）。功能强、精度高、体积小、抗干扰能力强等特点。
智能通用数显仪可与下列传感器、变送器配合使用或接受下列信号：
◆ 电偶或辐射感温器
◆ 热电阻
◆ 霍尔压力变送器或传感器
◆ 电阻远传压力表
◆ 标准化模拟直流电信号或其它模拟直流信号
◆ 其它产生电阻变化的传感器
技术参数
显示方式：三位半LED数码管显示
测量范围：0～500um（量程范围内任选）
电流输出：4～20mA 负载≤500Ω
电源输出：-24VDC
报警接点容量：AC220V/3A，DC28V/3A
工作环境: 温度：0～55℃ 相对湿度：≤95%
工作电源：交流 220VAC±10% 50Hz 功耗≤10W
安装方式: 盘式
整机尺寸：160（宽）×80（高）×220（深）mm
开孔尺寸：152（宽）×75（高）mm
