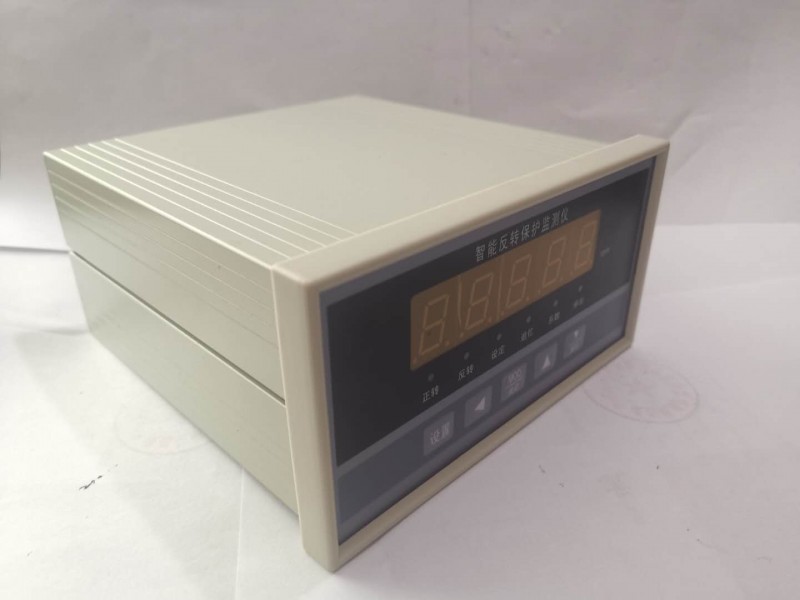

HZS-06转速撞机子监控仪
转速是汽轮机组重要的运行监视参数，当机组转速达到110%额定转速时, 应使汽轮机紧急停机。为实现这一目的，机组保安系统在汽轮机前轴承箱中装配了危急遮断器，危急遮断器撞击子在110%额定转速时产生的离心力作用下“击出”，可使汽轮机紧急停机。在新机组投运或机组每次大修并网前，必须做撞击子动作转速测定。为防止撞击子卡涩，制造厂规定机组在连续运行2000小时后应做一次撞击子喷油活动试验。但危急遮断器的安装部位，既无法观察它的撞击子“击出”、“缩回”的状态,也无法确定撞击子动作时的转速。
HZS-06转速撞机子监控仪，采用微型计算机智能技术，一并解决了转速监视和撞击子监视的难题,平时显示汽轮机转速并捕捉记录机组“zui高”转速，当危急遮断器撞击子“击出”、“缩回”时，内部记忆功能将“击出”、“缩回”时的转速存贮在仪表中，通过按面板“设置”键即可方便地在显示窗口显示出“zui高”、“击出”、“缩回”时的转速。
Ø 主要功能：
汽轮机、磨煤机、风机、减速机、水泵、离心机、 平衡机、空压机等旋转类机械的转速的监视和保护。
Ø 功能说明：
² 测量值、报警设定值，可分别在LED数码管上显示。
² 当超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备，报警设置延时调整，范围1-60秒，以防止现场干扰引起误报警。

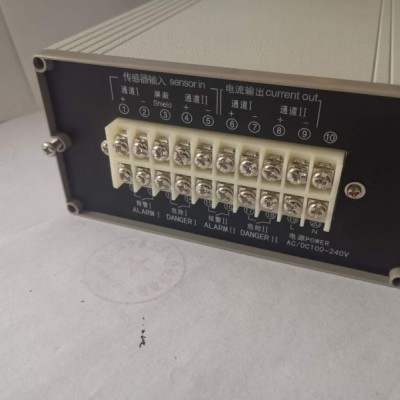

² 设有电流输出接口，可与计算机、DCS、PLC系统、无纸记录仪等设备连接。
² 具有上、掉电检测功能，传感器掉线检测功能，同时切断报警、停机输出回路，有效抑制仪表误报警。
