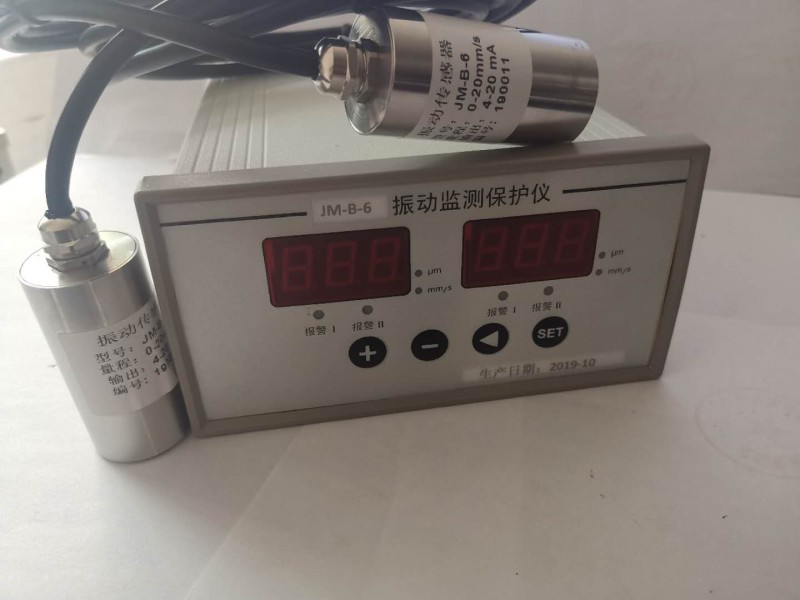

智能振动监控保护仪，配接振动速度传感器，可测量各种旋转机械的轴承振动的幅度，可以监测旋转机械的垂直、水平方向的振动，特别适用于具有滚珠轴承的机器，在这种机器里轴承的振动可较多地传到机壳上，对旋转机械进行连续测量和保护，传感器的安装应特别注意，不会导致传感器振幅减低，以及频率影响被改变或所产生的信号不能代表机器的真实振动，对于电机、压缩机、风机、离心机等需要测量大量振动点的情况，该监测仪尤其适用。 主要功能：汽轮机、水轮机、压缩机、鼓风机、离心机等旋转类机械的轴瓦振动的监视和保护。
功能说明：
1. 显示功能振动测量值、
Ⅰ值报警、
Ⅱ值报警设定值，
可分别在LED数码管上显示。
2. 报警功能当振动幅度超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。
3. 报警延时时间设定功能报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能具备上电、掉电检测功能，同时断开报警输出回路，能有效地抑制仪表的误报警。
5. 输出接口设有电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
技术参数：
1. 传感器输入：振动速度传感器 灵敏度：20mV/mm/S±1%， 频响：5～1200Hz
2. 显示方式：
3位数码管显示， 准确度:±0.5％3. 测量范围：0～50.0mm/s（峰—峰值）
4. 电流输出：4～20mA，负载≦500Ω
5. 报警接点容量：AC220V/3A，DC28V/3A6.
工作环境: 温度：0～55℃ 相对湿度：≤95%7.
工作电源： 1、220VAC±10% 50Hz (铝壳235mm、挂壁） 2、85～265VAC±10% (铝壳150mm、塑壳） 3、12～24VDC±10% (铝壳150mm、塑壳）

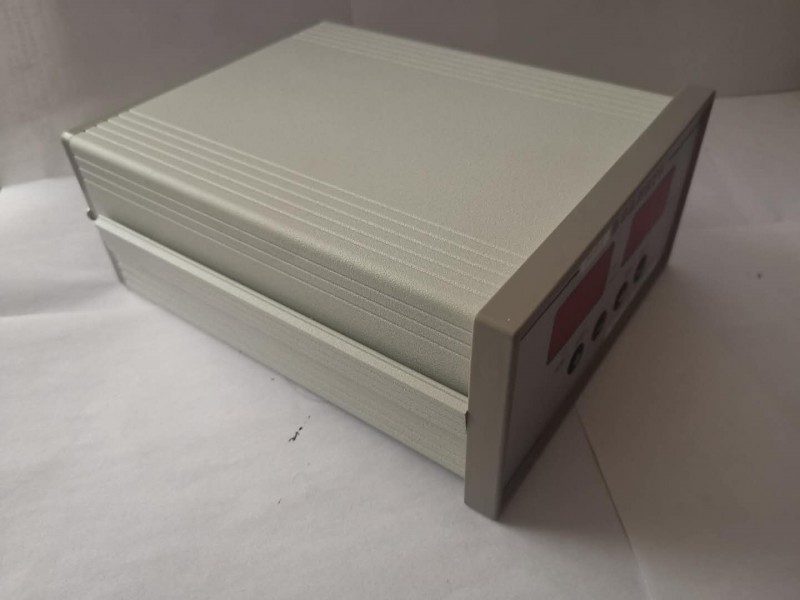

8. 整机尺寸： 1、160（宽）×80（高）×235（深）mm(铝壳） 2、160（宽）×80（高）×150（深）mm(铝壳） 3、160（宽）×80（高）×80（深）mm(塑壳） 4、190（宽）×250（高）×90（深）mm(挂壁） 订货指南：1. ZH-204T智能振动监控保护仪须配置振动速度传感器。2.选型代号：ZH-204T—A□□—B□□—C□□ 量程选择A□□:0 1— 0～10.0mm/s；0 2— 0～20.0mm/s；0 3— 0～25.0mm/s；0 4— 0～50.0mm/s；电流输出B□□:0 1— 4～20mA；0 2—1～5VDC
