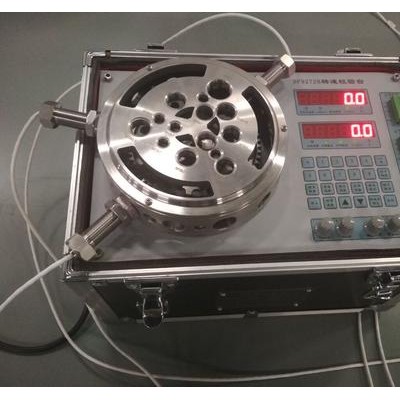

点击图片查看原图
我们推荐 转速校验仪作为实验室转速校验标准设备。
★ 体积小、质量轻，真正的便携式转速台
所有驱动、控制部件都集成在一个便携铝合金箱体内，一人即可轻松携带。
★ 转动平稳、振动小，噪音低、安全环保
zui高转速运转时，几乎没有振动，有轻微转动风速声；转动部分有保护罩
封闭，使用安全。
★ 转速范围宽、精度高，满足所有高性能需要
★ 内置标准转速信号源，一台多用；适用范围更宽广
★ 功能丰富、操作简单，实现全自动校验
所有参数全数字设定，专项操作在键盘上一点即成，更有Windows版操作
软件，通过PC轻松完成设备操作、数据记录、报告打印。
★ 自动存储自动校验数据
接上传感器，按动运行，轻松完成传感器校验数据存储记录。

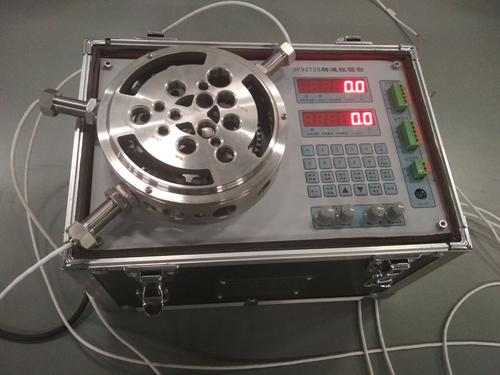

1、 传感器探头安装支座 15、特殊键
2、 数字设定、功能操作键盘
5、 RS232通讯接口 6、 转速齿盘
7、 功能特性指示灯 8、 数字显示窗
9、 正电源电压调节 10、负电源电压调节
11、传感器输入端子 12、标准脉冲输出端子
13、标准脉冲偏置调节 14、标准脉冲幅度调节
三、性能指标
电源输入：220Vac，50Hz，zui大功耗500W。
信号输入：可接入两路传感器输入，电涡流传感器、磁阻式、磁电式均可；
传感器输出信号可为电压或电流。
电压输入范围：-24V ~+24V。
电流输入范围：0 ~+25mA。
直流电源：单独可为两路传感器供电；
给每路传感分别提供正、负电源，正、负电源都独立可调；
正电源： 0~+24V连续可调，zui大电流50mA；
负电源： 0~-24V连续可调，zui大电流50mA。
转速范围：顺时针转动：0~5000r/min；
逆时针转动：0~5000r/min。
转速精度：0~100r/min范围：±0.1r/min；
100~5000r/min范围：±1r/min;
转子加速度范围：
顺时针转动：1~800r/min/S；
转子加速度精度： ±5r/min/S；
标准输出：标准转速矩形脉冲输出，数字给定所有信号参数；
输出转速范围：2~5000r/min；
输出转速精度：2~100r/min范围：±1r/min；
100~5000r/min范围：±3r/min；
信号基准偏置：-10V~+10V连续可调；
信号标准幅度：0V~10V连续可调。
齿盘齿型：1）齿盘侧面为60齿渐开线齿（模数2，直径Ф124mm），适用于磁阻式、磁电式和电涡流等转速传感器测量。
2）齿盘正面为沿圆周分
布的直径Ф8mm
圆孔，三个圆周上分
别有20、3个圆孔和3
个扇形孔， 适于磁阻
式和电涡流转速传感
器的测量。
安装螺纹：转速齿盘上共有26个探
头安装孔，7种螺纹规格：
① M10×1螺纹孔：安装公制8mm电涡流传感器；
② 3/8-24螺纹孔：安装BENTLY公司美制8mm电涡流传感器；
③ M16×1螺纹孔：安装各种常规磁电式转速传感器；
④ M18×1.5螺纹孔：安装EPRO公司PR9376磁阻式转速传感器；
⑤ Ф11通孔：安装各种螺纹外径在11mm以内的各种传感器；
⑥ Ф18通孔：1）安装各种螺纹外径在17mm以内的各种传感器；
2）配接专用套筒安装长度在120mm以上的各种传感
器（如给水泵转速传感器）。
靠操作键盘方的为Ф8通孔，用于加快扇热排风。
通讯接口：标准RS232接口，波特率9600bits/S；
环境温度：工作温度： 0~40℃，储存温度范围：-30℃~75℃；
环境条件：防尘、防潮（95%不冷凝）；
物理参数：铝合金箱体，长350mm、宽230mm、高340mm；
质量：15Kg。
NE9272A,NE9272B,NE9272C转速校验台0-1000转可选
