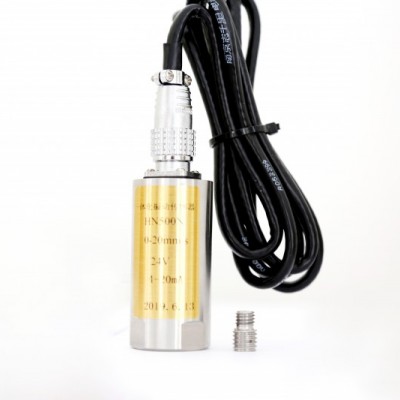

点击图片查看原图
一体化振动变送器是一种固定安装的在线振动测量装置，主要用于对振动速度值的测量。其输出形式为4mA～20mA标准电流，与振动值的大小成正比。可直接输入到PLC/DCS中，从而组成一个能对诸如离心泵、往复式压缩机、离心机、冷却塔、工业风机、电动机及燃气轮机等设备进行监测和保护的系统。本装置采用了传感器与仪器本体一体化的设计。铸铝外壳和不锈钢构件能防水、防尘，符合工业现场安装和使用的要求。本装置与隔离式安全栅配套组成本安防爆系统，方可使用于现场存在IIC级以下的爆炸性气体混合体危险场合。适用场合能对诸如离心泵、往复式压缩机、离心机、冷却塔、工业风机、电动机及燃气轮机等设备进行监测和保护。
技术参数
量程选择
测量范围：
位移量：0～100um、0～200um、0～500um、0～1000um （可选）
速度量：0-100mm/s 0-20mm/S （可选）
灵敏度：20mv/mm/s、30mv/mm/s、50mv/mm/s （可选）
1、 频率响应：5 ～ 500 Hz
2、 自振频率：10Hz
3 、输出电流：4～20mA
4 、输出阻抗：≤500Ω
5 、工作电压：DC24V
6 、连线方式：二线制(DC24V电源与4～20mA共用2根线）或三线制(地、电源、输出）
7 、**加速度：10g
8 、测量方向：垂直或水平
9 、使用环境：温 度 -40℃～85℃ 相对湿度 ≤90%
10、 外形尺寸：φ33mm×80mm（mm）
11 、重 量: 约450g
12 、安装螺纹：M10×1.5（可自定义）
