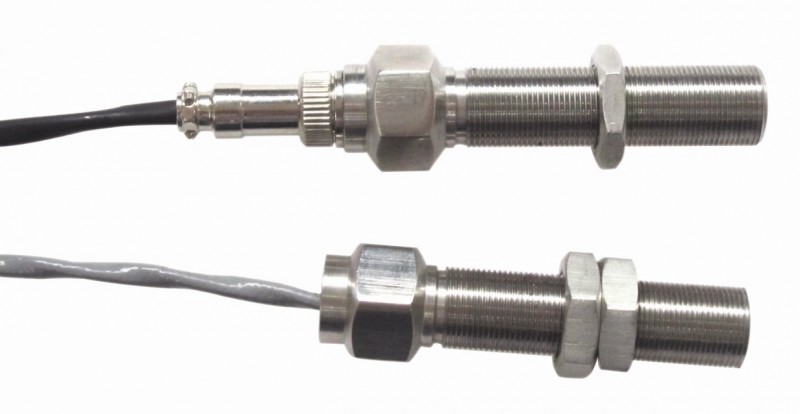

点击图片查看原图
简介
一体化霍尔转速变送器由磁敏电阻作感应元件，是一种新型的转速传感器。核心部件是采用磁敏电阻作为检测的元件，再经过全新的信号处理电路令噪声降低,功能更完善；一体化霍尔转速变送器内置模拟电路，具有结构精巧、频响宽、信号稳定和极强的抗干扰能力；
一体化霍尔转速变送器由霍尔转速传感器及变送器调理电路高度集成在一起的一款电流输出型变送器，直接输出4-20mA电流信号，可直接接入PLC或DCS，广泛应用于各类机械转速测量。
技术参数及性能
●输出信号：4-20mA●供电电压：5～26V(DC)
●齿轮数（脉冲数）：60齿（可定制）
●频响范围：5-20KHZ
●工作温度：-40～+120℃
●负载电阻：≥1.0kΩ
●输出阻抗：≤47Ω
●负载能力： 20mA
●功耗电流：≤10mA（不包括负载电流）
●检测距离：1～4mm(A3钢、电工钢）
5～10mm(磁钢、安装时磁性一致）
●齿轮模数：m≥ 1（齿轮材料：A3钢、电工钢120℃）
●防护等级：IP67
●抗振动冲击：20g
●绝缘强度：1000V 50Hz 1min（内部与外壳）
●外壳材料：不锈钢（可定制）
●重 量：120克
●螺纹规格：M16*1 M8*1（可定制）
●长 度：80mm 160mm（可定制）
●引线方式：直接引线
航空插头
主要特点
●非接触式测量，无运动部分、无磨损、使用寿命长●一体化裸管结构，直接输出4-20mA电流信号
●接线便捷，电流型，负载短路自然保护
