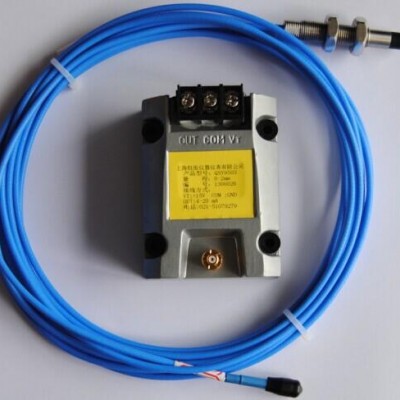

采用先进的贴片工艺技术，将涡流探头、电缆、前置器微型化和集成化，WT-φ16一体化电涡流传感器并封装在标准的M18(Φ8探头)或(Φ11探头)带螺纹的探头体内。由于涡流测量回路的所有元件都装在传感器探头内, 无需高频同轴电缆及高频探头，信号输出线可长达百米以上，提高了系统的可靠性。安装方便，降低了传感器的安装费用。WT-φ16一体化涡流传感器主要用于监测旋转机械的位移、振动、转速等参数，并相对应线性信号输出。
工作原理：
采用先进的贴片工艺技术，将涡流探头、电缆、前置器微型集成化，并封装在标准的M18(Φ8探头或Φ11探头及Φ16)带螺纹的探头体内。由于涡流测量回路的所有元件都封装在传感器探头内，无需高频同轴电缆及高频探头，提高了系统可靠性,同时也降低了传感器的安装费用。
用途：主要用于监测旋转机械的位移、振动、转速等参数，并直接输出线性标准信号。
技术指标：
供电电源：±24Vdc
工作频率范围：0～6kHz
位移测量量程：2mm或4mm
输出4～20mA
误差范围：≤1.0%
工作温度：-20℃～80℃
灵敏度：8V/mm、8mA/mm、4V/mm、4mA/mm
纹波：≤20mV
分辨率：0.1μm
温度漂移：0.5‰
