1）建筑变形缝装置由铝合金型材、铝合金板（或不锈钢板）、橡胶嵌条及各种专用胶条等组成。
2）如果在建筑变形缝装置里配置止水带、阻火带和保温带，还可以使变形缝装置满足防水、防火、保温等设计要求。

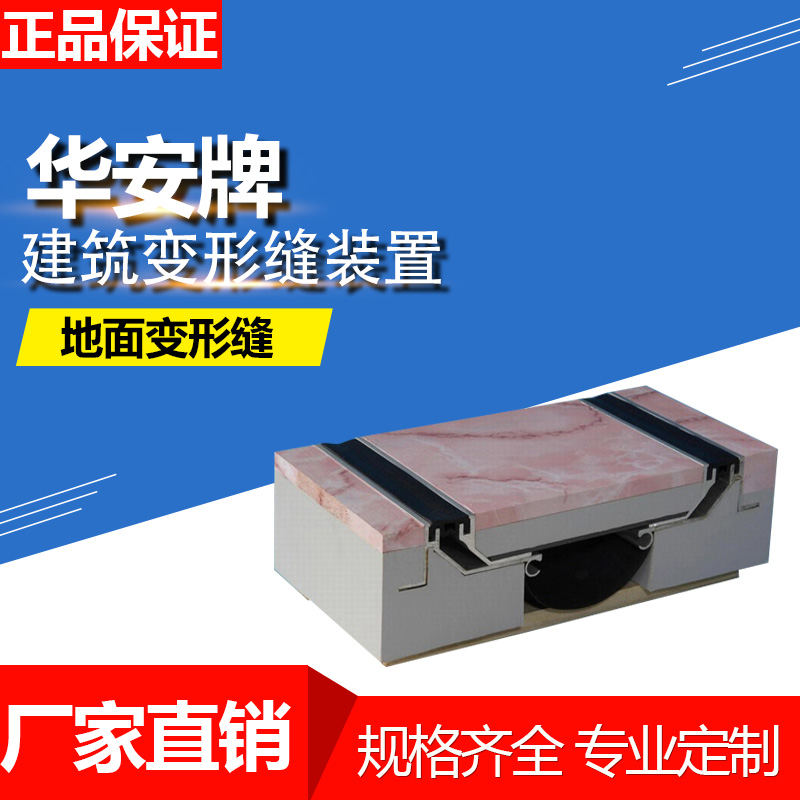

建筑铝合金变形缝,做法参照中建建筑变形缝国标图集参考做法,也可根据建筑现场实际情况订做实用伸缩缝,沉降,抗震等要求的建筑伸缩缝装置。高层建筑伸缩缝系统为大多数地板，地板，墙壁和屋顶应用提供了一系列的抗震伸缩缝，提供了大量的热和结构运动和收缩。它具有对中棒系统，锥形中心板设计保持平稳过渡。系统板材材料有挤压铝，铝板和钢，以补充建筑设计的大多数方面，包括所需的运动元件。地板可以插在中心板下面，以减少视线，使地震伸缩缝适用于地毯，乙烯基，瓷砖和其他地板表面处理。定制的抗震伸缩缝可用。
江苏铝合金变形缝盖板：
2.2.1 建筑伸缩缝盖板系统须经过地震周期性移动测试，采原尺寸整组件仿真，并须提供
原尺寸模拟证明，位移量须达到50%以上。
2.2.2 隐藏式地坪，内外墙及天花伸缩缝盖板
1. 盖板应能承受平均单位载重967kg/m2以上之需求。 2. 整组盖板复原力应能承受集中荷重200kg 之需求。
3. 15h X 40w X 4t U型中轴控制杆系统应为钢制挤压式中轴杆加焊钢制强力弹簧,表面须做防腐处理，以达有效回复力；中轴杆螺栓长度不得小于18cm，且为一体成型(非凹折式)以避免破坏强度。 4. 依设计要求，产品材料物理性质须符合2.1项之需求。

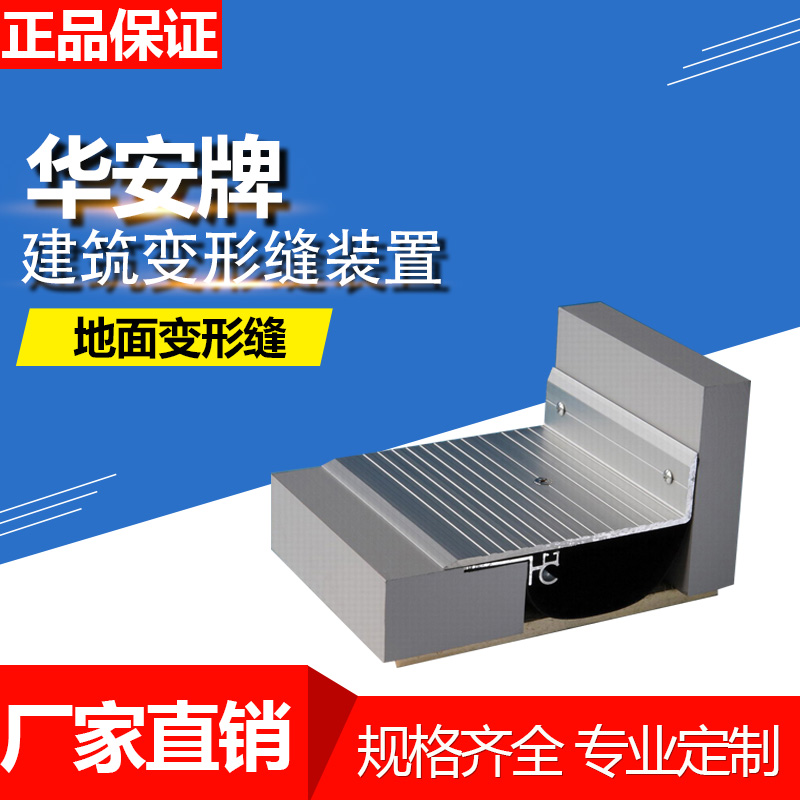

2.2.3 一般型地坪伸缩缝盖板
1. H型盖板采用6061-T6铝合金型式。 2. L型盖板采用3003-H14铝合金型式。
3. 设置Φ10圆柱型不锈钢中轴控制杆系统，于变位发生时能迅速有效回复原位。
4. 依设计要求，产品材料物理性质须符合2.1项之需求。

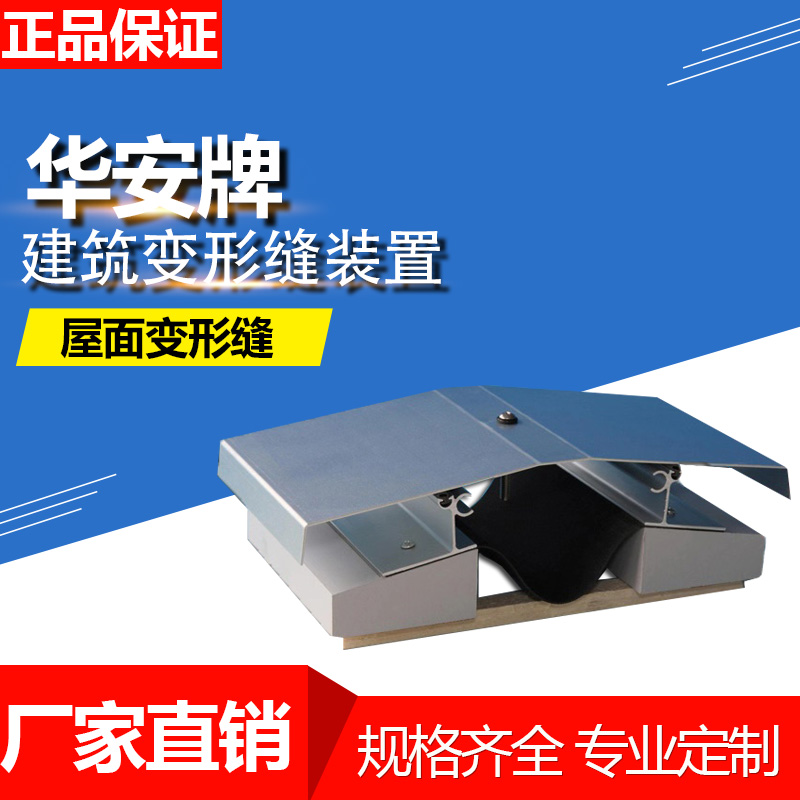

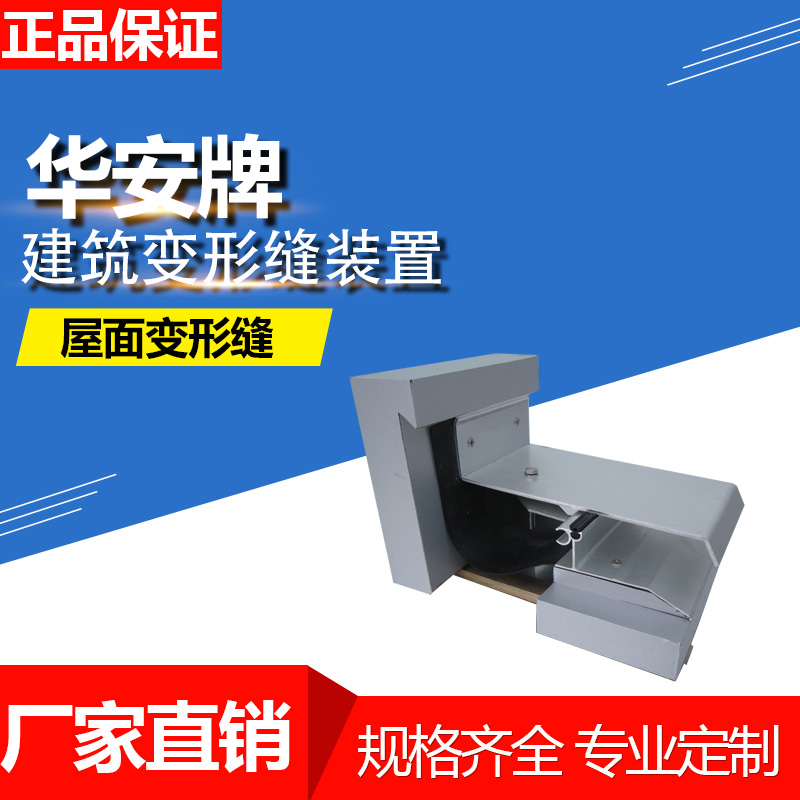

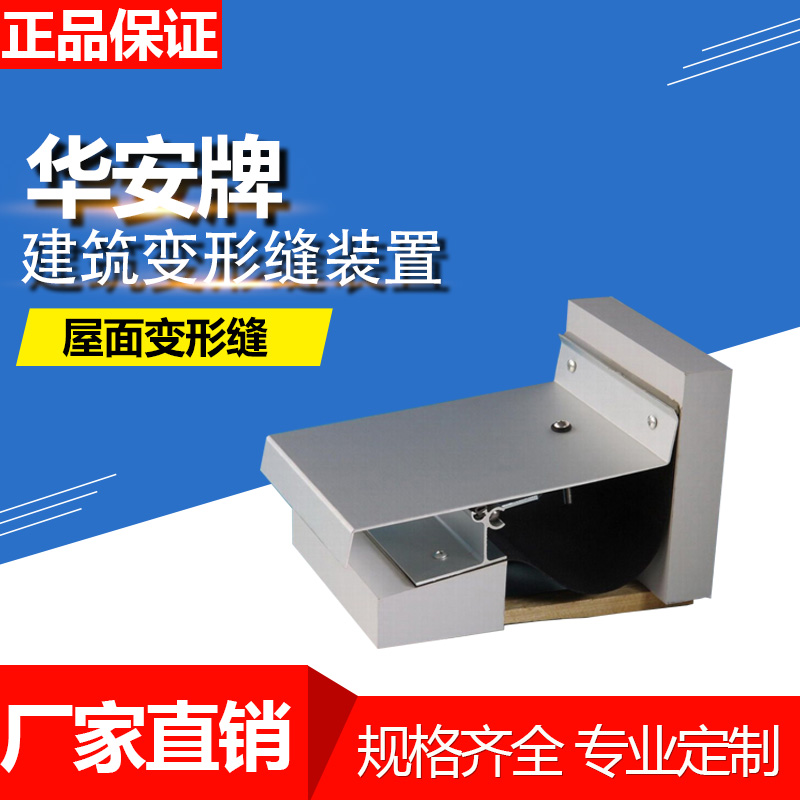

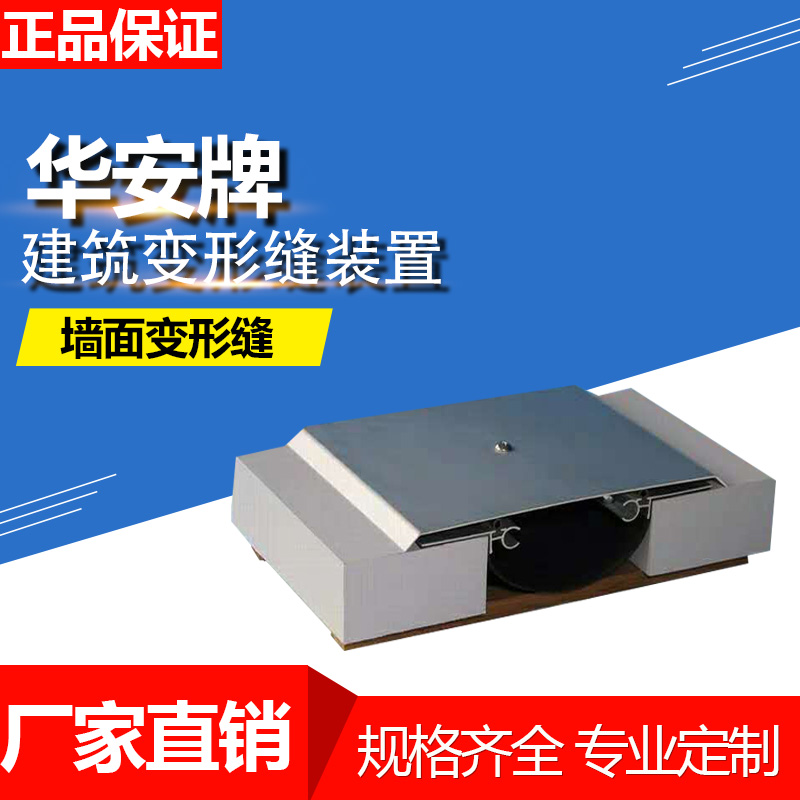

2.2.4 一般型屋顶，内外墙及天花伸缩缝盖板
1. 盖板采用3003-H14铝合金型式。
2. 设置Φ10圆柱型不锈钢中轴控制杆系统，于变位发生时能迅速有效回复原位。
3. 依设计要求，产品材料物理性质须符合2.1项之需求。
2.2.5 合成橡胶外墙伸缩缝盖板
1. 盖板采用进口SANTOPRENE合成橡胶型式。
2. 缝宽超过200mm设置Φ10圆柱型不锈钢中轴杆控制杆系统，于变位发生时能迅速有效回复原位。
3. 依设计要求，产品材料物理性质须符合2.1项之需求。

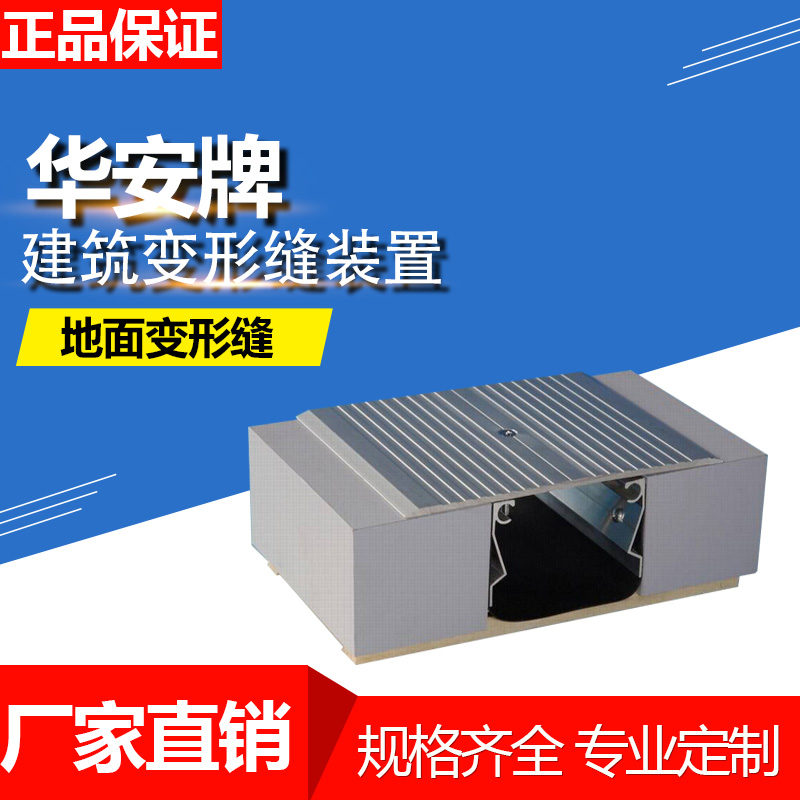

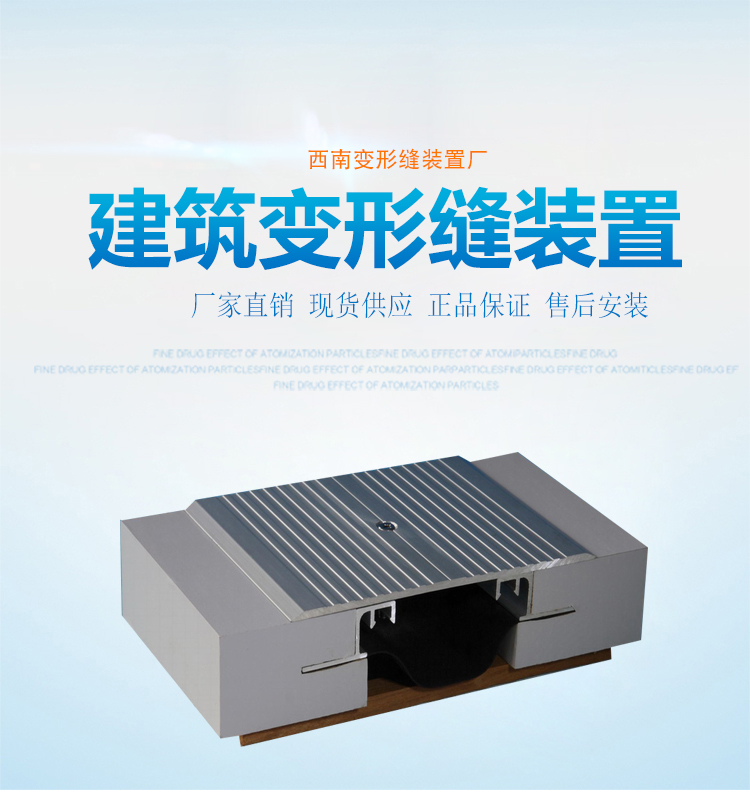

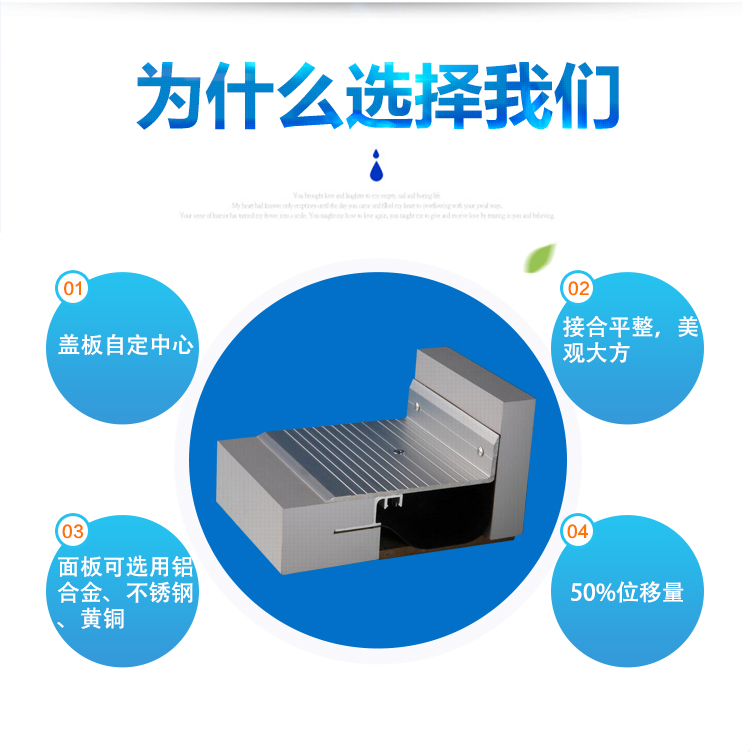

铝合金变形缝由铝合金基座、铝合金中心盖板（或不锈钢板、黄铜板）、不锈钢滑杆组成。在盖板与固定于变形缝两侧的基座之间采用滑杆连接，确保由于主题结构变形引起基座变位时，金属盖板仍保持在缝的中心位置，具有与装饰层结合平整的特点。
产品材料组件说明：
1：基座尺寸应符合设计要求。宽度偏差应符合（-0.5，+1.5）mm/m。楼地面变形缝装置基座厚度应不小于3mm，其它基座厚度不应小于2mm。
2：建筑变形缝装置基座采用6003-t5铝合金型材，应符合GB/T6892及GB5237.1要求。
滑竿
1滑竿长度尺寸偏差应满足±3mm要求，宽度尺寸偏差应满足（-0.5，+3）mm要求，滑竿末注公差尺寸的极限偏差应符合GB/T1804的规定。
2：滑竿采用Q235钢板制作，表面作镀锌处理，镀膜小厚度应为50μm，应符合GB/t423的规定。防震型滑竿采用06Cr19Ni10不锈钢制作。连接滑竿及盖板的螺栓及锚固件材质应均为
3：滑竿中需要焊接部件，要求各焊接不应出现裂纹。
防水卷材
1防水卷材红的应不小于1.2mm。连续长不应小于20m。宽度尺寸偏差应符合±3mm要求。
2：防水卷材应采用三元卷材，材质应符合GB/18173.1要求。
