成都艾瑞科液压设备有限公司

通径 10 至 32

流量 550 L/min
特征描述

底板安装货螺纹安装

按需要有带泄油口和不带泄油口

按需要有带先导阀和不带先导阀

可选四种开启压力



    液控单向阀的结构和工作原理

液控单向阀是根据需要可以实现油液逆向流动的单向阀与普通单向阀不同，液控单向阀增加了控制活塞和控制油口。当控制口无压力时，为普通单向阀的功能；当控制口通压力油时，推杆推开单向阀芯，可实现油液倒流。

液控单向阀的应用场合

液控单向阀在液压系统中广泛使用，主要利用了锥阀芯良好的密封性。下图为液压锁的锁紧回路，油缸的定位精度仅与油缸内泄有关，而不受系统泄露的影响。为了在需要锁紧时液压锁的阀芯可靠关闭，换向阀中位时应使A、B口都通T，通常中位采用“Y”或“H”型机能，并且液压和换向阀之间不宜再加其他元件，如节流阀等。

液控单向阀除了可以使油缸可靠定位，还有很多其他应用。例如：防止重物下落的场合，和蓄能器配合用在需要保压的场合，在油缸需油量大时作为充液阀等。
     型号SV和SL阀是锥阀结构的液控单向阀，它可在关闭方向开启而让油液自由流动。
此类阀用于有液压回路部分的隔离，当管路破裂时，作为防止负载失压的安全措施，或避免执行器在液压闭锁时的爬行或漂移。
其组成主要包括阀体(1)、阀芯(2) 、压缩弹簧(3)和控制活塞(4)和一个可选的释压球阀(5)。
型号SV...
油液可以由A至B自由流动。在相反方向，阀芯(2)被压缩弹簧和系统压力牢固的保持在其阀座上。
通过向控制口X提供压力，控制活塞(4)被推向右侧。这样阀芯(2) 离开阀座，油液由B至A流动。
为了确保阀开启，需要一定的低控制压力作用于控制活塞上
为了确保通过施加到控制阀芯(4)上压力阀能打开，要求一定的小先导压力

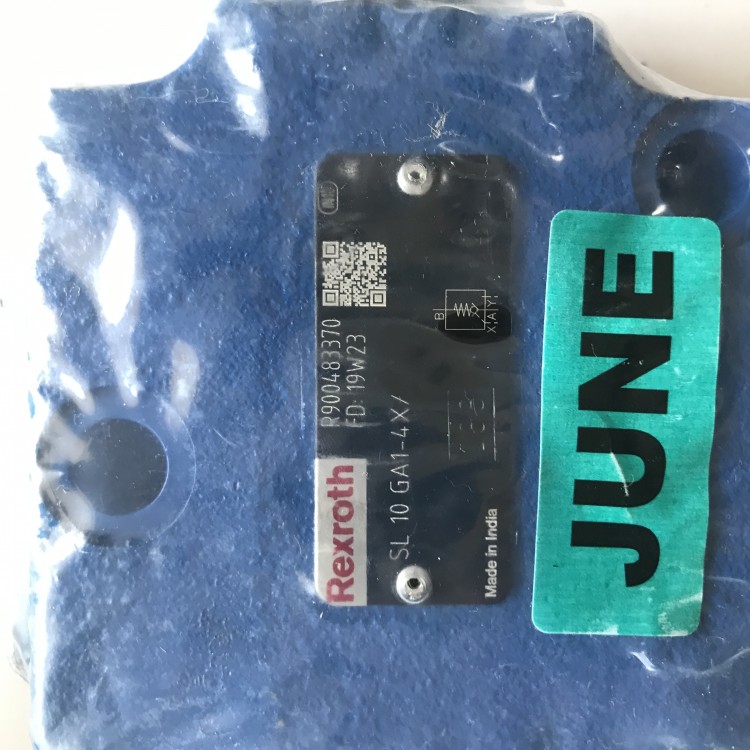

力士乐REXROTH单向阀SL10GA1-4X/价格好
系列型号：
