实验室通风柜使用的注意事项

在化学实验室中，实验操作时产生各种有害气体、臭气、湿气以及易燃、易爆、腐蚀性物质，为了保护使用者的安全，防止实验中的污染物质向实验室扩散，在污染源附近要使用通风柜。通风机是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。通风柜是实验室家具中必不可少的一种。在实验室中起到排风和换气的功能。





1、通风柜使用前应检查电源，给排水、气体等各种开关及管路是否正常；



2、打开照明设备，检查视光源及柜体内部是否正常 ；



3、打开抽风机，约3分钟内，静听运转是否正常 ；



4、通风柜依以上顺序检查时，如有问题，请即暂停使用，并通知保养单位处理 ；



5、通风柜关机前，抽风机应继续运转几分钟，使柜内废气完全排除 ；



6、通风柜使用后应将柜体内外擦拭清洁，并关闭各项开关及视窗 ；



7、实验室内在不使用通风柜时也要时常通风，这样对试验人员的身体健康有益 ；



8、通风柜在使用时，每2小时进行10分钟的补风(即开窗通风)使用时间超过5小时的,要敞开窗户，避免室内出现负压 ；



9、禁止在未开启通风柜时在其通风柜内做实验 ；



10、禁止在做实验时将头伸进通风柜内操作或查看 ；



11、禁止通风柜内存放或实验易燃易爆物品 ；



12、禁止将移动插线排或电线放在通风柜内 ；



13、禁止通风柜内做国家禁止排放的有机物质与高氯化合物质混合的实验 ；



14、禁止在没有安全的情况下将所实验的物质放置在通风柜内实验，一旦出现化学物质喷溅出来，应立即将电源切断 ；



15、移动上下视窗时，要缓慢、轻移的操作，以免门拉手将手压坏 ；



16、实验过程中，将视窗离台面100-150 mm为宜 ；



17、通风柜的操作区域要保持畅通，通风柜周围避免堆放物品 ；



18、操作人员在不使用通风柜时，通风柜台面避免存放过多试验器材或化学物质，禁止长期堆放。







实验室通风系统介绍

实验室的两种通风方式：局部通风与全室通风

（一）  局部通风：

局部通风是有害物质产生后就近排出，能以较少的风量排走大量的有害物质，能量省且效果好，能够改善现有的实验室条件，经济且可行。

包括：

通风柜通风

桌面式通风柜通风

生物安全柜通风

原子吸收罩通风

万向排气罩通风

不锈钢排气罩通风

排风试剂柜通风

排风药品柜及其他实验室排风的仪器设备通风



（二）  全室通风

对整个房间进行通风换气，用送入室内的新鲜空气将房间里的有害气体浓度稀释到卫生标准的允许范围之内，同时，将室内污染的空气直接或经过净化处理后排放至室外大气中。

包括：

自然通风

机械通风

※常用于室内不设通风柜而且又需排出有害物质的房间。

实验室通风系统一般由哪些部分组成

实验室通风系统一般由通风设备、通风管道、消声器、风机、控制系统组成。

1. 通风设备：

实验室常用通风设备主要有：

原子吸收罩、万向排气罩、桌面式通风罩等。

（1）安全处理有害、有害气体或蒸汽的通风设备，作用：用来捕捉、密封和转移污染物以及有害气体，放置其逃逸到实验室内，这样通过吸入工作区域的污染物，是操作者吸入接触的污染物小化。柜内的气流是通过排风机将实验室内的空气吸进柜，将柜内污染的气体稀释并通过通风系统排到户外后，可以达到低浓度扩散。

（2）万向抽气罩是进行局部通风的首选，安装简单、定位灵活。通风性能良好，能有效保护实验室工作人员的人身安全，适用于液相色谱、气相色谱或废气量不大且没有高温的实验。

（3）原子吸收罩主要适用于原子吸收仪等涉及高温且需要局部通风的大型精密仪器，要求定位安装，也是整体实验室规划中必须考虑的因素之一。

（4）桌面通风罩主要适用于有机化学或需要长时间蒸馏的实验室，在解决这类实验室的整体通风要求中，它是必不可少的装备之一。



2.通风管道：

对于一般的普通建筑，若室内排出的气体没有腐蚀性，通风管道可以采用镀锌钢板，对于产生有腐蚀性气体的实验室，风管应采用耐腐蚀材料的PVC风管或玻璃钢风管。在一般的实验室通风工程，室内大多采用PVC风管、室外采用玻璃钢风管。对于室内层高不足的实验室或采用大型风管的实验室，一般采用矩形风管，以便与现场空间匹配，在满足风管要求的前提下，尽量减小风管占用空间。圆形风管采用插件连接，矩形风管采用法兰方式连接，根据实际情况也可采用插件方式连接。



3.风机：

风机主要有轴流风机、斜流风机、离心风机。轴流风机、斜流风机适用于风压小、管路短的通风系统，如，直接排至窗外或墙外的通风系统，简称：直排；玻璃钢离心风机适用于管路长的通风系统，如，通过风管井或外墙接管排至屋顶，简称：屋顶排放。风机的材质：一般分为玻璃钢、PP、PVC等。分估计的型号根据风量和风压选择。



4.通风控制系统：

通风控制系统可根据不同的情况采用不同的控制方式，如，单台通风设备定风量通风控制系统、多台通风设备变频控制系统、多台通风设备变频+变风量通风控制系统。

实验室通风系统规划设计应该考虑的六大要素

1.安全

安全要素能够保证实验室内操作人员安全，以及保证实验室周边环境安全。各国关于实验室安全都有较为细致的标准，而安全也是实验室重要的目的之一。

为了保证实验室内操作人员安全，我们需要对各种实验室设备的气流准确控制，例如，常用的通风柜、生物安全柜、万向排风罩以及实验动物设备当中的动物笼架等，其控制目的是保证明验当中产生的有害气体不会溢出而危及人员安全。关于实验室周边环境安全的保证，则通常是经过保证实验室的负压来完成的。



2.压力控制

通常的生物化学实验室都要求保证实验室负压，防止实验室产生的毒害气体流入临近的办公区域，形成穿插污染。



3.节能

在能源问题越发慌张的今天，节能曾经成了实验室管理者十分关怀的一个内容。通常的商用建筑物，为了节约能耗，采用的仅仅是15%的新风，而且建筑物是每周5天，每天10小时运作。而关于实验室，采用的常常是100%全新风，每周7天，每天24小时运作，因而能耗宏大，必需在保证平安的前提下，尽量降低能耗。



4.温馨

保证实验室适宜并且稳定的温湿度，气流稳定无异味，为实验室的工作人员提供一个温馨的工作环境，以进步工作效率。



5.易维护

过于复杂的系统，常常需求定期维护，维护程序复杂并且费用高。所以一个良好的控制系统应该尽量简单牢靠，维护简单或者不需定期维护。



6.便当日后的改造或扩建　

控制系统的设计应该尽量思索日后的改造和扩建。使得通风柜等设备的更新、移位、增加，实验室压力极性的变换等尽量简单。





实验室通风系统的安装与调试

一、空调机电安装分析

1安装机电风管



在安装风管机电系统前，对风管及送排风口的标高进行核对，检查土建预埋件和孔洞的位置和规定的是否一致，检查设备基础、风机的位置、尺寸是否符合规定，并将基础的记录工作做好，并将预制加工的风管、吊架等运往现场，准备好施工的辅助垫料、必要的安装工具和用料等。接下来安装支吊架，应该按照工程的具体情况和风管截面的大小来选择支吊架的形式，一定要与设计图纸相符合，安装风管的标高，从管底来算矩形风管，从中心计算圆形的风管，在对支架进行安装时需要注意，不能直接将矩形保温风管和支架连接，应该将大且坚固的隔热料垫在下面，和保温层的厚度要一致。应该按照风管中心线托出吊杆敷设的位置对吊架进行安装，在风管中心线上安装立管卡环，对称安装风管的中心线和双吊杆安托架钢。但是不能在法兰上直接吊接吊架，因该在卡环半圆弧的中心点划线之后在对立管卡环进行安装，依据埋墙的厚度和风管的位置，固定好 上部分的卡环，防火阀在所有空调系统中，均单独的支吊排烟阀，避免由火灾发生时，阀门形变对性能带来影响。







2安装阀部件



按照设计图的要求安装防火阀，应该保证有一定的灵活性存在于阀片调节中，准确定位，应该在顺气流方向防止熔片，墙体与执行结构的 小距离要控制在100毫米左右；安装完排烟口之后，需进行动作试验，确保电动操作和手动操作都要灵活。必须正确的安装消音器，并将吊卡托单独的设置出来，各台要高于两付；各种回风口、散流器和百叶送的安装和风管要牢固、严密的连接，风口和装饰面要紧密的贴在一起，不能有过于明显的裂缝出现在其中，将多个风口安装出来时，应该确保是一致的安装，并对整体的协调上进行考虑。



3安装阀部件设置与安装排气阀和排污阀



为了能够将管道内的空气顺利的排除去，在进行安装的过程中，通常将排气阀安装在系统立管的 高处位置，将排污阀安装在 低处，然而，在具体的安装时，通常需要按照现场中的具体情况将排气阀和排污阀增设出来。尤其是在宾馆等场所进行安装时，存在着较多的管线，这样“打架”的现象就会时有发生，这时空调中的水管就会出现向下或向上爬的情况，这样就会有气塞的情况出现在向上的门子型弯头处，对系统的效果上就会带来一定的影响，排污困难的情况就会出现在向下的门型管上。



4安装风口



4.1 传统风口安装

在对吊顶进行设置时，在设置风口的时候通常对铝合金封口喷塑进行使用，将滤网的双层百叶风口作为所有的风机盘管回风，用双层百叶风口作为送风口，用铝合金风口作为地下明装管道的风口，在将风管穿越了墙面和楼板之后，对于当中出现的裂缝，对防火沥青麻丝进行使用来嵌填密实。



4.2 管道式布风口安装

管道式布风口是集风口、送风管道、风阀、静压箱、保温材料等功能为一体的空气分布装置。根据现场条件，可以提供钢丝绳悬挂系统、H型滑轨悬挂系统、T型滑轨悬挂系统等多种安装形式来满足要求。管道式布风口适用在 库房、冷链物流、机械车间、公共场馆、商场超市、食品车间、医药库房等大风量、大空间场所。



5敷设管道的支架



在敷设管道支架时，因为在夏季的时候空调供回水管在制冷时，有较低的水温，一旦没有将支架与管道间的保温做好，这样冷桥的现象就会出现，进而出现凝结水，所以应该将经过防腐处理的木垫块垫在管道支架和管道之间，避免出现冷桥的情况。







 二、调式工艺分析

 （1）为了保证试运转工作的顺利实施，应该将合理的运转方案制定出来，并且对试运转每个程序和步骤要给予明确。按照试运转方案中的详细规定，需要将试运转以前的每项预备工作都要做好，同时对有关的责任人要予以明确；在系统调式前，对空调系统的设计材料、设计图纸和设备技术材料等调式人员一定要 的进行熟悉与掌握，并对每项材料进行检查，对各项设备性能和技术资料的主要参数上进行了解与熟悉；在安装完成了通风空调系统之后，建设单位与施工单位应该 的检查工程的具体质量情况，保证空调安装的质量及及评价质量的标准上符合验收的规范；风机所处的场地和其他附属设备场地的土建施工一定要保证有效合理的完工，并且要将场地清理干净。



（2）均应该按照设计要求的数值对系统各部位的风量进行调整，在对风量的改变进行调整的时候。可以对调节阀进行使用，可从系统的末端开始进行调试，就是从离风机 远的分支管出发，向风机处逐步的调整，令每个支管的具体风量接近或者达到设计中的风量。 后在风机的主要风量与设计的值一致时，风量在系统的每个部分中都可以符合规定，通风系统在工作的时候有一定的规定，一般要不能少于2个小时。



（3）有一定的复杂性存在于冷水系统的管路中，并且还比较长，并且清洁度在系统的内部有较高的要求，所以，在清洗管道的时候必须要认真、严格。将风机盘管等设备的进水阀在清洗以前一定要先关闭，将旁通阀打开，令清洗时管子中的一些杂质，利用旁通阀向管外排除。在清洗冷水系统的时候，属于循环式的封闭清洗，在排水的时候需要每一到两个小时进行一次，多次反复，一直在水质干净了才可结束。之后将风柜、风机盘管、和制冷机蒸发器的进水阀打开，将旁通阀关闭，的冷冻水系统管理进行充水。



（4）应该对多种因素在试运转的时候进行考虑，例如室内的热湿负荷与设计的条件上是否相符合、建筑装修的材料是否是干燥的等。此外，在不存在生产负荷试运行的时候，通常要将尽可能排除的影响因素排除，例如室内的温度不符合规定，需要对盘管的过滤网进行检查，看有无堵塞的情况存在于其中，集尘量在在新风过滤器中有无超过规定，或是制冷量与要求的不相符合，一旦有良好的运转情况存在于其中，这样试运的工作才算顺利的完成。







实验室通风换气，有哪些要求？

实验室设计是行业中常用的专项设计，包括了化学、生物、动物、物理实验室等各个类别。空调通风系统的设计包含了空气处理、制冷加热和除湿、气流组织、控制、安全等部分，它们是一个整体而不是独立系统。对实验室的功能了解是通风系统选择和设计的决定因数，提供一个安全的环境给工作人员是首要目标，在实验室的系统设计中，设计者要彻底研究所有的因数，找到 合适的设计。化学实验室由湿法化学间，加热间，恒温恒湿间，通用试验间、注塑间和办公间组成。除恒温恒湿间的环境，其他房间只需要温度控制，并且都没有洁净要求。



ASHRAE规定实验室空调和通风设计参数包括以下：



1)室内外温度湿度要求；

2)空气质量；

3)设备和工艺热负荷，包括显热和潜热；

4)内部负荷的预期增加；

5) 小换气次数；

6)进风和补风；

7)排风设备类型；

8)控制和报警；

9)通风柜的尺寸和数量的调整可能；

10)房间压差；

11)设备和电源的备用。



1

换气次数的选择



《化工采暖通风和空调调节设计规范》规定化验室房间的 小换气量一般在6次/h~8次/h。ASHRAE规定验室内的整体换气次数应由下列风量之决定：从局部排风设备或其他房间排风所排出的总风量；带走房间热负荷所需的制冷风量； 小换气次数需求。在使用情况下，实验室的 小换气次数应维持6次/h~10次/h。



在通常情况下>10次/时房间换气次数被认为是合适的。但是当实验室内有可能产生高热负荷的分析设备，或房间内有较大量的局部排风时，则可能需要相应增大换气量。湿法化学室有通风柜，加热间有大量的加热炉。通风柜的计算方法则参照《化工采暖通风和空调调节设计规范》中对轻、中度危害或有危险的有害物质，在室内顶棚有补风的情况下，通风柜的操作口 小吸风面速度0.5m/s。对于通风柜的使用率，当通风柜的数量大于2个时，则应该取60%~70%同时使用率。加热炉则是以维持炉内加热温度的热平衡法则计算所需的排风量。通过以上可以计算出总的安全通风量，此外负荷计算的空调风量，还有 小换气次数10次进行比较，三者取 大值。



2

送风与排风形式



《化工采暖通风和空调调节设计规范》规定化验室的排风量较大时，应设置室外新风补风系统，并计入新风负荷。



《科学实验室建筑设计规范》规定每个排风装置宜设独立的排风系统。同一个实验室内的所有排风装置宜合用一个排风系统。工作时间连续使用排风系统的实验室应设置送风系统，送风量宜为排风量的70%，并应根据工艺要求对送风进行空气净化处理。对于采暖地区，冬季应对送风进行加热。送风气流不应破坏实验室排风装置的正常工作。



ASHRAE规定所有从化学实验室内排出的气体均需直接排出室外，而不能循环利用。因此，除非化学实验室也有洁净要求，否则均需保持其相对于相邻区域为负压。而是否选择100%全新风送风系统，应做为实验室危险评估的一个重要部分。实验室各个单元间设置了独立的排风系统，排风都安装在屋顶上。湿法化学间和加热间由于产生有毒、腐蚀、高温的气体，必须采用全新风处理。其他如工作人员进行计算机分析的通用实验间和进行材料测试的恒温恒湿间，100%全新风送风系统并不是 的选择。因为实验室不同的工艺职能，不一定要全新风通风或全新风空气处理。能满足工艺只能是首要的，100%的新风是针对通风柜的环境，而对于一般实验室循环空气处理能达到要求的，就不必要100%全新风。何况在全新风的空调环境下，能耗非常高。



3

房间压差：



《化工采暖通风和空调调节设计规范》规定化验室应保持相对负压。



ASHRAE规定所有从化学实验室内排出的气体均需直接排出室外，而不能循环利用。因此，除非化学实验室也有洁净要求否则均需保持其相对于相邻区域为负压。这个规定其实要根据具体的实施对象。本项目中恒温恒湿间需要严格的温度、湿度控制范围，应该设计成正压。因为如果设计成负压，则相邻区域的空气去进入，一方面可能破坏温、湿度的控制精；另一方面如果污染的空气进入，也可能造成安全问题。而对于湿法化学间和加热间，为防止有毒、腐蚀、高温的气体或挥发物散发到房间，甚至散发到其他的区域，设计成负压是必须的。实验室建筑的办公区域，应相对于走廊和实验室始终维持正压。实验室内气流应从低危险区域流向高危险区域， 终通过各类通风柜或加热设备排到室外。



4

控制系统：



控制应该把以上几项综合起来，可以满足整个实验室的房间压力、各房间压差、通风量、温湿度和各方面的安全控制要求，同时降低能耗。实验室内往往存在许多不利于人体健康的化学物质污染源，特别是有害气体，将其排除非常重要。但与此同时，能源往往会被大量的消耗，因而实验室的通风控制系统的要求从早期定风量，双稳态，变风量系统，到 新的适应性控制系统。所谓 为安全、舒适的环境，并要求 节能的方式是不能太过于奢望。系统响应迅速确保人身安全，以 高的精确性正确控制送排风的平衡和室内压力，提供 大的稳定性。尽量降低用户前期投入，同时减少用户在运行、能源消耗及维护等方面的费用。



ASHRAE规定实验室控制一方面调整设备的温度和湿度控制；另一方面监控安全设施保护工作人员，用哪个系统，只要对当前实验室是合适的。



化学实验室的通风采用定风量还是变风量控制系统，这取决于设计者、使用者和设施管理者对其所要求的功能初次投资和运行费用等问题的综合考虑。定风量(CAV)系统被设计用来为所有的通风柜和加热炉提供总的排风流量，不管这些通风柜和加热炉是否被占用，总的流量都保持一定。这一方法采用机械限位挡块限制调节阀门开度，可能 大减小40%流量。变风量系统(VAV)，则是系统容量的减小超过10%或20%的参差性设计。



实验室的通风设计首要解决的问题是安全性问题，还要考虑到为实验人员创造一个舒适的工作环境，解决温度、气流、噪音的问题，同时要保证 低的能源消耗，系统稳定，容易控制，易于操作管理。简而言之就是要从安全、舒适、节能、可靠运行方面进行设计。通过对此类型化学实验室涉及的换气次数、送排风形式、房间压差、控制系统标准。







实验室通风柜系统的设计方案



1、通风柜的功能和应用场合



通风柜 主要的功能是将实验操作时产生的各种有害气体、水蒸汽、气味、余热等，控制在通风柜内并排至室外，达到为了保护使用者的安全，防止实验中的污染物质向实验室扩散的目的。通风柜在各种生化和理化实验室中有着非常广泛的应用，在保护实验样品的纯度、保证实验结果的准确、维护实验室环境的清洁、改善劳动卫生条件和提高工作效率等方面，发挥着至关重要的作用。通风柜可用于理化实验室和生物实验室，也可以用于洁净实验室，但不适用于生物安全三级和四级实验室。



2、通风柜的性能



通常以3个参数衡量通风柜的性能：捕捉效率、抑制效率和排除有害气体的效率。良好的捕捉效率可以通过2个途径来获得，首先是保持通风柜开口合理的面风速，其次是合理布置通风柜。合理的通风柜柜体设计以及保持通风柜开口合理的面风速是获得较高抑制效率的关键。排除有害气体的效率则是通过室外排放口的高度和适当风速来达到。



2.1设计原则



通风柜在工作场所的配置数量依实验研究类型而定，差别较大。一般在研究所和大学的配置是，化学研究实验室按每位研究者l台通风柜，生物学研究实验室6～10位研究者共用1台通风柜，物理学实验室可能整个部门设1台通风柜。应根据实验性质和实验室工艺要求，选择通风柜类型，确定通风柜数量。综合考虑各项因素，确定通风柜排风系统和补风系统形式，确定通风机房和通风竖井的位置。应以安全、实用、有效、经济为原则，使有害气体在尽快就近排走，不至污染环境和操作者，并使实验中的气态污染物全部控制在通风柜以内。



应与工艺和建筑专业结合，合理确定通风柜在实验室的位置。通风柜应设置在受气流干扰少的地方，尽量远离门口、送风口和人员频繁往来的通道，避免无组织气流对通风柜排风流场形成干扰；同时，也应远离精密仪器，避免通风柜排风影响仪器操作。根据BS7258标准，通风柜平行于穿堂风时，其前端距门边应保持1m的距离；通风柜垂直于穿堂风时，其近端距门边应保持1m的距离，相向布置的通风柜之间应保持3m的净距。应根据建设项目环境影响评价报告书及其审批意见，以及污染气体成分，确定需要采取的废气处理措施，选择处理设备，并满足排放口的设置要求。



例如，法国标准XPX15-203要求排放口至少高出房顶3m；或者至少是建筑高度的125%。我国《全国民用建筑工程设计技术措施：暖通空调•动力》规定：查措施。合理布置风管，尽量缩短管道长度，减少风管阻力，降低风机功率和噪声。由于实验时常常有水蒸汽或试剂蒸发到排风中，在严寒和寒冷地区冬季的排风管中会出现冷凝现象，因此，水平排风管宜设坡度29/00～3‰，并尽量避免风管上、下翻弯，以免冷凝液积聚；必要时应在排风管和排风机 低点分别设置带手动密闭阀的泄水管。合理选择和布置排风机。排风机选择和布置应考虑以下因素：



（1）首先排风机材质应耐腐蚀，一般应选择离心风机，使电动机置于排风气体以外。



（2）考虑施工和今后实验室变化的可能性，风机风量和压头均要考虑一定的余量。



（3）为减少噪声和振动，风机的转速不应高于1450r/min。



合理确定风机安装位置，风机位置应考虑以下因素：



①由于风机的噪声和振动，其安装地点应尽量远离对噪声和振动有限制的房间，并相对集中布置；便于安装和维护。



②风机尽量布置在机房内，尤其是在严寒和寒冷地区，既便于隔声减振，又可防冻。



③排风机尽量布置在靠近排放口处，如顶层或屋顶，使室内的排风管道保持负压，避免漏风对风管穿越的其它房间产生不利影响。



④确定通风柜排风系统和补风系统的控制方式。空调房间应考虑房间压力控制，并与整个实验楼的楼宇控制系统相结合。



2.2系统设计



2.2.1面风速的确定



目前，我国没有国家标准和规范对于通风柜面风速做出明确规定，工程设计通常按照设计手册的推荐值，或者甲方和工艺要求确定。



2.2.2废气处理



通常理化实验会采用多种试剂，通风柜的排风中气体成分复杂且多变，有害物浓度不高，一般能够直接排放。只有在一些特殊情况下需要进行排风处理。



（1）实验中大量使用高浓强酸、强碱时，可以采用废气净化塔，以酸碱中和的原理处理排风。



（2）实验中使用放射性核元素时，排风应经过高效空气过滤器处理后排放。



（3）实验中使用氨或实验产物含有氨、恶臭或痕量致癌物时，排风应经过活性炭过滤后排放。用于吸附气态物质时应选择粒状活性炭，其 的活性应高于60%。



（4）通风柜内做标记实验时，排风口应设除碘过滤装置。



（5）通风柜做含汞实验时，排风口应设高锰酸钾和次氯酸钠溶液吸收装置或载硫活性炭吸附后排放。



2.2.3通风柜与房间共用排风系统的特点是：



（1）通过位移传感器直接控制变频器，风管内不装传感器，避免了传感器被腐蚀和污染，在较低成本下实现变风量控制。



（2）通过玻璃门的升降直接调整排风量，控制简单。



（3）节能效果好，小风量排风时既可省电，又可减少冷、热量损失。



（4）低速排风时，室内外噪声降低。



（5）通风柜柜门半开至全开时面风速约为0.5m/s，柜门开启高度小于300mill时面风速约为1m/s，风速增大。面风速不稳定。







实验室通风柜排风及补风系统运行及控制要求



运行及控制目标 为保障人员安全健康，实验室的通风设备和系统必须做到：
1. 有效及时地从污染源排放有毒气体和颗粒。

2. 为防止实验过程中有毒气体和颗粒以及化学品存放过程中挥发的有害气体向其他空间外溢，实验室需保证一定的负压。

3. 实验室内气流组织良好，送回风气流速度及紊流度均能控制在较小的范围内，以免室内气体的扰动引起排风柜内气体外溢。

4. 实验室内换气率能有效控制，室内空气应充分置换，保证其新鲜度。

5. 通风系统充分考虑实验室内设置多台排风柜情况下高峰时同时使用、夜间值班工况下zui小排风等各种情况，系统通风容量要既达到zui大通风要求，又要充分考虑其调节灵活性，实现系统经济运行。应该考虑设备的同时使用系数，以使系统设备配置更趋于合理，zui大限度的节能。

6. 有效控制实验室内的温湿度，室内噪音应小于58 dbA，为工作人员提供舒适的环境。

实验室通风柜排风及补风系统运行及控制方案
1. 通风柜方案     1～12层的普通实验室采用旁通型定风量通风柜（有特殊要求的除外），13～14层的理化实验室采用旁通型定风量通风柜和变风量通风柜，具体配置详见设计图纸。通风柜应满足国家相关规范及标准要求，且均应配置传感器及控制器（根据监测的面风速调节对应的变风量阀开度）。 2. 1～12层普通实验室通风柜系统控制     平时关闭通风柜排风及补风系统上的电动密闭阀（EVD）。当使用通风柜时，通过通风柜上的手动开关联锁开启排风及补风系统电动密闭阀，由定风量阀控制排风量恒定；当通风柜面窗不开启时，排风从旁通口进入不应有噪声。
3. 13～14层普通实验室通风柜系统控制     (1)单个通风柜实验室：采用旁通型通风柜，送、排风系统中采用双稳态定风量调节方式来实现通风柜工作状态和空闲状态下两个不同风量值间的切换。当实验室有人且通风柜不使用时，密闭阀EVD开启，双稳态定风量阀CVD2处于低档状态，满足室内换气次数不小于6次/h的要求；当实验室有人使用通风柜时，密闭阀EVD开启状态不变，双稳态定风量阀CVD2处于高档状态，满足通风柜的排风量要求；当室内无人时，手动关闭密闭阀EVD，节约能源。

  (2)多个通风柜实验室：采用旁通型通风柜和变风量通风柜，送、排风系统中采用双稳态定风量调节方式和变风量调节方式来实现通风柜工作状态和空闲状态下风量值间的切换。当实验室有人且通风柜不使用时，密闭阀EVD开启，双稳态定风量阀CVD2处于低档状态，满足室内换气次数不小于6次/h的要求。当实验室有人使用通风柜时，密闭阀EVD开启状态不变，如使用旁通型通风柜，则双稳态定风量阀CVD2处于高档状态，满足通风柜的排风量要求；如使用变风量通风柜，则其对应的变风量阀VVD根据面风速调节排风量及补风量，双稳态定风量阀CVD2处于低档状态不变。当室内无人时，手动关闭密闭阀EVD，节约能源。
4. 风机系统控制     任何一个通风柜开启则联锁开启对应的屋顶送排风机，无通风柜开启或使用时则风机延时停止运行。风机采用管道静压变频控制，控制器持续监测管道内的静压，通过调节风机转速来恒定静压，保证多台通风柜开启时的风压。 5. 其他

    在系统运行时排风系统先于送风系统启动，关闭时则与之相反，系统运行中，当室内气流受到干扰。室内压差与系统设定压差值发生偏差时，送、排风系统中的变风量调节阀会迅速启动，自行调节到合适的开启度，再次平衡系统压力，对实验室内压差进行精确控制；设在排风柜上的变风量阀能使排风柜面板前的面风速在面板开启到任意状态时保持稳定在安全值范围内。



通风系统采用的控制单元



1、应用于送、排风风量控制的定风量调节阀（CVD）。

2、应用于送、排风风量控制的双稳态定风量调节阀（CVD2）。3、应用于送、排风风量控制的变风量调节阀（VVD）。

4、应用于控制开启或关闭房间送、排风系统的密闭阀（EVD）。
通风系统控制单元应满足的要求



1. 定风量阀（CVD,CVD2）的技术要求： a. 定风量调节阀应为压力无关型、机械式自动调节装置，阀体为镀锌钢板等高品质材料制成，经过定风量调节阀的风量可严格按照刻度盘标定的风量值送、排风，而不受管道中静压及风量变化的影响。 b. 定风量调节阀阀体结构为单阀板节流形式，并根据阀前静压的变化自动调整阀位的开度，从而保证送风量的恒定。 c. 定风量调节阀应采取内插入或法兰式连接，并可附带电动执行器，以满足双稳态定风量调节或远程控制的要求。 d. 定风量调节阀可在管道静压压差50至1000Pa范围内正常工作，安装时不受位置限制，水平或垂直安装均可。安装时对现场条件要求较低，即使入口或出口条件不利也能正常工作。 e. 定风量调节阀流量调节精度在不同静压条件下应小于设定风量的8%。f. 定风量调节阀外部应有风量刻度盘以及指针显示流量刻度，并可在刻度盘风量范围内任意设定风量，并能保证风量刻度与实际风量误差<±4%。
2. 变风量阀（VVD）的技术要求： a. 变风量调节阀阀体应采用热镀锌钢材等高品质材料，轴承应满足抗腐蚀、抗磨损、抗老化及气密性的要求；镀锌钢板叶片外圈应安装密封条，以保证风阀的气密性，当入口压力为750Pa时，风阀的漏风量不超过zui大额定进风量的1%。 b. 内置压差传感器和压差控制器,能够准确设定所需压差值,当环境压差与设定压差值有偏差时阀门能够迅速做出反应，并且在3秒内完成风量调节，达到既定的系统压差。 c. 变风量调节阀工作温度范围在10至50°C，管道压力差范围20至1500Pa，安装时不受位置限制，水平或垂直安装均可。 d. 所供产品在出厂前都必须进行过严格的气流测试和参数标定，产品的控制精度应<±5％。 e. 应用在排风柜上的变风量阀应进行防腐喷涂，阀门控制响应时间〈1秒,平衡时间〈3秒，能将排风柜面风速控制在设定值的±20%的范围内。 f. 排风柜上的变风量阀具有对通风柜运行状况的监测功能，在通风系统发生异常的时候，会立即报警，并可根据设置在通风柜旁的紧急按钮状态，立即将某个通风柜排风量开到zui大以应付紧急状态。 g. 变风量阀应为压力无关型的风量调节控制，保证系统中多间实验室或多个通风柜同时运行时，各自独立调节，互不干扰；
 3. 密闭阀（EVD）的技术要求： a. 板式碟阀，阀板叶片外圈应安装密封条，阀门关闭时的漏风量满足国家相关规范及标准的要求。 b. 阀体和附件均采用优质镀锌钢板制作，镀锌钢板的厚度不小于0.6mm，应具有良好的机械加工性能，应避免在零件的折弯、滚压成型过程中破坏表面镀锌层。接缝采用焊接方式应采取防腐措施； c. 阀体的滚圆度应尽可能高，以保证风阀的气密性； d. 轴承应满足抗腐蚀、抗磨损、抗老化及气密性的要求； e. zui大承压能力不低于1500Pa； f. 正常运行温度为10－50℃；g. 阀体采用喷涂，阀片用不锈钢材料，已满足腐蚀性环境。 h. 选配欧美知名、技术成熟的执行机构，保证马达关断次数不少于60000次，免维护。





实验室设计装修专业术语

当我们在从事实验室相关工作、或者有实验室设计建设需求时，别人说的一些专业术语听不懂怎么办？不用担心，小代为您整理了实验室建筑设计的相关术语，一起来学习一下吧！



科学实验建筑：

用于从事科学研究和实验工作的建筑。一般包括实验用房、辅助用房、公用设施等用房。



实验用房：

直接用于从事科学研究和实验工作的用房。包括通用实验室、专用实验室和研究工作室。



辅助用房：

为科学研究和实验工作提供服务的用房。包括学术活动室、图书资料室、实验动物房、温室、标本室、附属加工厂、器材库等。



公用设施用房：

为科学研究和实验工作提供所需环境及其它条件保证的用房。包括采暖、通风、空气调节、制冷、给水、排水、软化水、煤气、特殊气体、压缩空气、真空、照明、供配电、电讯等设施的用房。



通用实验室：

适用于多学科的以实验台规模进行经常性科学研究和实验工作的实验室。



专用实验室：

有特定环境要求（如恒温、恒湿、洁净、防振、防辐射、防电磁干扰等）或以精密、大型、特殊实验装置为主（如电子显微镜、高精度天平、谱仪等）的实验室。



标准单元组合设计：

为保证实验用房具有适应性的设计原则，即从当前和长远科学实验工作内容、仪器设备及人员的发展变化出发，综合考虑确定实验用房的三维空间尺寸、实验室建筑设备及实验仪器设备的布置、建筑结构选型、公用设施供应方式等。对于框架结构，一个标准单元系指一个柱网围成的面积；对于混合结构，一个标准单元相当于框架结构一个柱网围成的面积。



生物培养室：

在人工环境条件下进行生物培养的用房。包括微生物培养、组织培养、细胞培养等用房。要求的环境条件包括温湿度、光照、空气、水分、酸碱度等消毒等措施。常采用的仪器设备包括摇床、培养箱等。



天平室：

设置称量精度为±0.1～0.01mg天平的房间。天平可设置在较简单的防振天平台上。



高精度天平室：

设置称量精度为±0.002～0.001mg的微量天平的房间，要求恒温、恒湿、防振、防风、防尘、防腐蚀性气体、防阳光直射等环境条件。



前室：

也称为缓冲间或过渡间，并可兼作更衣换鞋间。



准备间：

某些专用实验室的配套房间，供实验人员做实验前的准备工作



防生物危害实验室：

也称为生物安全实验室。用于从事有害微生物及病毒实验工作的房间，重要的环境条件是维持房间的负压。



管道井：

用于通行各类公用设施立管的竖向井道。



管道走廊：

用于通行各类公用设施立管及水平管道的空间。



辅助用房:

为科学研究和实验工作提供服务的用房。包括学术活动室、图书资料室、实验动物房、温室、标本室、附属加工厂、器材库等。



应急喷淋：

为保证实验人员在实验工作中受到化学及生物危害时的安全，多在靠近该类实验室的公共走道处设置带有自动或人控开关的喷淋设备，以备实验人员一旦被药品污染时，能及时进行喷淋救护。



反应池：

指排水系统排出的污（废）水中含某些有害物质时，在建筑物内或附近设置排出污水处理的构筑物，用物理、化学方法予以处理，以达到国家排放标准。



实验用房：

直接用于从事科学研究和实验工作的用房。包括通用实验室、专用实验室和研究工作室。

供电电源工作接地：为交流和直流电源系统提供的接地。



保护接地：

为保障人身及设备安全而设置的接地。



特殊防护接地：

为静电防护、电磁屏蔽防护等提供的接地。



防雷接地：

 为保证建筑物防雷装置可靠工作而设置的接地。





实验室设计建设标准体系的建立

摘要

近年来，随着我国实验室设计取得了长足的进步，但总体而言，我国实验室的建设还处于起步阶段。我国实验室设计建设与发达国家相比，我国具有系统、专业的设计的实验室时期较晚。鉴于此，本文对实验室设计建设标准现状进行分析，并对实验室设计建设体系存在的问题展开研究，进而提出建立实验室设计建设标准体系途径，以期为检验检测实验室设计建设标准体系建立的研究提供可行性参考。

关键词：实验室设计；实验室；标准体系

前言

随着我国科技不断的发展，对实验室检测和研发的水平提出更高的要求。为了满足检测和科研的需求，就必须提高实验室设计与建设的水平。因此，本文对实验室设计建设标准体系的建立展开研究，这无疑对于促进实验室稳定、可持续的发展具有理论性的意义。



一

实验室设计建设标准现状

我国在创建各种实验室初期时，实验室的管理者缺乏先进的设计理念，zui初实验室的设计只是为了满足一些简单实践的需求，注重于实验室水电气风和家具的配套建设上。自2010年后，很多实验室在满足先进实验的需求上，开始融入智能化系统。如在实验科室内安装自动化排补风控制系统、实验室VAV通风柜变风量控制系统等，这些智能化的设计，很大程度上提高了实验室的通风效果，同时还降低了实验室的能耗，实现实验室的节能环保。但目前，我国实验室的设计建设过程中，由于业内认识对实验室建设的理念不同，导致只有少部分采用智能化的控制系统，未能满足实验室智能化控制的需求。



二

实验室设计建设体系存在的问题

（一）实验室设计理念不同

目前，发达国家在实验室的设计建设时，更加注重的是实验室的环保节能、安全、舒适、可持续的发展。在我国由于现代化实验室的设计建设起步较晚，大多数实验室的管理者并未意识到实验室节能环保和可持续发展的重要性。不可否认的是，实验室的舒适性、环保节能、安全不仅直接关系了实验室人员的工作，甚至对于自然环境也会产生巨大的影响。例如实验室在实验过程或实验完成后都会产生一定的实验废液，若未经处理排入自然环境中，将会对自然环境造成巨大的危害，甚至影响人的身体键康。由此看出，就比加强实验室设计建设体系标准的建立，促进实验室稳定、可持续的发展。



（二）缺乏实验室设计建设的标准

我国实验室设计和建设与国外相比，行业内采用的规范、技术、材料参差不齐，设计和建设的水平也有很大的差距。诸多实验室设计和建设者的技术水平，难以满足现今现代化实验设计和建设的需求。例如，实验室通风柜的设计和建设上，通风柜是确保实验室设备正常运行和人员安全的基础设备，但是实际设计和建设过程中，部分设计建设者过于注重设备的运行状况，忽略对实验室人员安全的设计。并且，并未意识到实验室通风柜节能环保的重要性。



三

建立实验室设计建设标准体系途径

（一）遵循实验室设计的理念

在实验是设计建设过程中，应树立统一的设计理念。首先，应高度重视实验室设计的安全，如确保实验设计的四个基本标准：（1）确保危险材料的安全储存；（2）严格保护知识产权的安全；（3）实验室应设计房间与控制的门禁系统；（4）实验室中重要的房间未经允许不得进入，并且公共区域任何人都可进入。其次，注重实验室可持续发展的设计。例如：设计废气、废水处理系统，减少有害废物的排放；建立实验室废液回收利用系统；设计智能化的控制系统，提高实验室水资源和电力的使用效率，实现实验室节能环保的效果；实验室内的配套产品应采用可回收的材料。zui。后，提高实验室设计的舒适性。为了实现实验室现代化可持续发展的需求，在进行实验室设计建设时，应提高实验的舒适新，为实验室工作人员创造一个舒适的公办环境，确保实验室稳定、键康、可持续的发展。



（二）加强实验室设计建设标准的建立

现阶段，实验室的各种标准达到2000多项，涉及实验室管理有15项、涉及实验室安全有23项，针对不同科室进行的设计标准有10余项，包括水生动物检疫检验实验室、生物安全实验室、测量实验室、机械工业中央实验室、科学实验室等等。由此看出，实验室设计建设的标准较为严格和广泛，在实验室设计建设过程中，就建立统一的标准体系有重要的作用。例如：在实验室|DNA测序的过程中，从样品取样到测序室的实验，都严格遵循实验的每个流程的规则，确保样品的纯度和数据的完整性。此外，在实验室空间的设计过程中，需要确保实验室工作人员舒适的空间，在实验室的采光设计时，应尽可能的利用自然光，并且合理设计HVAC系统，从而满足实验室人员工作的需求。



结束语

综上所述，本文对实验室设计建设标准现状进行分析，针对实验室设计建设体系存在的问题，分别提出了加强实验室设计建设标准的建立、遵循实验室设计的理念两方面的对策。但缺乏实验室设计建设的标准、实验室设计理念不同等问题，依然影响了实验室的设计和建设的质量。因此，在未来的工作中，还需加强对实验室设计与建设体系建立的研究，为提高实验室设计与建设的水平，促进实验室稳定、可持续的发展做出更大的贡献。



净化工程常用的地板种类



无尘车间地板工程常用的地板有以下几种：



01

环氧树脂防静电自流平型地板



环氧树脂防静电自流平型地板的施工工艺：

a、基材处理：打磨并清洁地面，要求基材干燥、无空鼓；



b、底涂涂装：导电底涂涂装；



c、铺设铜箔：横竖交叉铺设；



d、中涂涂装：根据所落地面厚度镊防静电中涂；



e、面涂涂装：镬图环氛防静电自流平面漆。



环氧树脂防静电自流平型地板的适用场所: 适用于通讯设备制造厂、芯片无尘制造厂、STM无尘车间、光学仪器无尘车间、实验室等有较高防静电要求的洁净车间。



02

环氧树脂自流平型地板



环氧树脂自流平型地板的施工工艺:

a、打磨地面，清扫、吸尘；



b、涂刷封闭底涂；



c、刮腻子(中涂)；



d、打磨、吸尘；



e、自流平面。



环氧树脂自流平型地板的适用场所: 电子厂、电器厂、食品厂、化妆品厂、包装厂、纺织厂、服装厂等。



03

高架地板



高架地板的施工工艺:

a、在清洁的地面上划线；



b、支架横梁装配；



c、调整横梁水平、紧固螺钉；



d、铺设活动地板；



e、施工完毕后清扫地板表面。



高架地板的适用场所: 电子厂、半导体厂、光电产业、机电房、恒温恒室实验室、百级净化工程等。



04

pvc地板



PVC地板的施工工艺：

a、清理地面，清。除浮沉，定位铺设基准线；



b、铺拉接地倒网(铜箔)，涂刷导电胶；



c、铺贴PVC地板，滚压PVC地板；



d、开4mm静电接地。



PVC地板的适用场所: 电子厂、半导体厂、光电产业、包装品、机电房、汽车工业等。





化学实验室设施及其熟悉、使用和维护



化学实验室设施及其熟悉、使用和维护
化学实验室基本设施包括：演示实验台、仪器设备、黑板、网线、通风排气、水电供给、安全设施等。选择建筑材料时应重点考虑墙砖、地砖、吊顶板材以及给排水管道的抗化学腐蚀和抗污染性能。同时，应按照国家有关规定，并结合我国学生的实际特点，精心布局、设计实验设施，包括实验台的高度与宽度、两实验台间距及试剂架高度等。同时，应合理配置各种专用设施。

化学实验室设施组成
供水与排水：实验室必须配备足够的水管和排水管，方便冷却、洗涤、减压过滤等实验操作。水源及水槽应放在实验桌、教师演示桌、通风橱等处。排水管道应由耐腐蚀材料制成，各连接处应使用耐酸水泥。室内还必须有总水源阀，方便管理与维修。
电源：实验室的照明电源和实验电源必须分开，并配备总、分电源开关。电源开关应尽量远离水源，所有电器开关、插座必须采用防爆装置。实验用电源应有两相和三相插座，安置在需要处，并应侧向安装（防止因液体溅入而短路）。实验电源应配备两种供电方式：交流稳压电源和直流稳压电源。另外，还应照顾未来教育发展的需要，应适当增大配电量的总功率。
通风设备：我国化学通风实验室建设发展大致经历了六个阶段：下排式通风技术原型—上排式通风技术原型—“全封闭”排气装置—注塑 T 型罩原型—注塑 P 型排气罩—降低噪声、排气速度提高、排气风量增大的环保型排气装置。随着教育改革的不断深入，各级各类学校的化学通风实验室有了很大的发展，与传统化学实验室相比，有了天壤之别：设施适用、新颖、美观。化学实验室要求通风柜的排气不得在室内进行空气循环。通风柜有上部排风式、下部排风式和上下同时排风式。可根据所排出物质的性质选择通风柜，如果排出物质比空气轻，选择上部排风式；如果排出的物质比空气重，可选择下部排风式，如果排出的物质性质不稳定，可选择上下同时排风式。通风柜的台面zui好是水泥的，如果采用木质的，应该进行防水阻燃技术处理。另外，通风柜不能作为wei一的室内排风设施，在学生实验桌上每组可安装一个下排抽风口，由一个大功率的风机集中提供动力，而不应安装太多的抽风口，以免降低抽排效果。另外，通风橱的台面如果采用板材制成的橱柜，有毒气体可能会从柜子的小缝隙处渗漏、扩散，因此，其台面应尽量采用水泥台面。
实验桌：实验桌应固定在地面上，中间安装水槽，桌面的塑胶膜层zui好与桌面形成一体，凳子应可移动。每张桌的尺寸约为 260cm×58cm×80cm，其中长度包括了桌子中间的水槽的宽度，由于化学实验室地面经常会有碎玻璃片、有毒化学试剂等垃圾，必须清理干净，因此，桌子的底端与地面之间应留出一定的空间便于做清洁，不能做成封闭式的。同时，桌与桌之间应留出走道，方便教师指导，也有利于发生意外事故时能及时撤离。
实验柜：实验室中应设置小型贮藏柜，用于存放短时期内需要使用的化学试剂，或统一存放常用实验器皿，便于取用。装有化学试剂的试剂瓶及药品不能存放在学生实验室内，以免污染实验室空气环境。换气扇：应安装上、下两种换气方式，上方的用于排出密度比空气轻的有毒气体，可安装在窗上；下方的用于排出密度比空气重的有毒气体，可安装在墙侧。 安全设施：实验室安全非常重要，因此，安全设备、设施应配备到位，包括灭火器、沙袋、沙箱、漏电保护器等，同时，还应有事故急救箱、冲洗嘴、地漏等。
化学实验室电路设施的熟悉、使用及维护
（1）电路设施的熟悉 化学实验室设有专门的供电设施，配备有总、分电源开关，还有很多配电系统支路。规划配电系统的支路应遵循的原则是：楼梯间、走道、门厅照明线路应单独设立支路；非教学用房和教学用房的照明线路应分开设立不同支路；各实验室内教学用电设置专用线路，此线路包括直流电源线路和电源接线线路，同时，室内线路铺设暗线；学生实验用电源配备有交流稳压电源和直流稳压电源，电源还应设置切断、保护措施的配电装置。配电装置的构造和位置应考虑安全，防止意外触及。 照明灯的开关控制，应考虑节约、使用方便及有利于维护。选择灯具应符合安全要求，并应有利于维修和清扫。按有关规定要求，化学实验室应供电到桌，各房间都有总控制阀，准备台上配有 220V、不小于 6A 的两相、三相插座，电源侧还配有漏电保护器。 实验室的电源插座一般是侧向安装在实验桌上方的，此外，在墙壁角落处等安全地方还专门配备有实验用两孔或三孔电源插座，供电热炉加热、临时连接等用。 准备室设有电源和安全接地措施，也设有电源总开关和保险装置。另外，还设有供蒸馏水器、冰箱等大功率电器使用的专用线路。离水源较远的适当位置还安有三相、四相的插座。

（2）电路设施的使用 违章用电可能造成人身伤亡、火灾、损坏仪器设备等严重事故。因此，应严格按要求正确使用电路设施。 ①实验前先检查用电设备，再接通电源；实验结束后，先关仪器设备，再关闭电源，zui 后 拆 线 路 ； 修 理 或 安 装 电 器 时 ， 应 先 切 断 电 源 。 ②室内固定装置的用电设备，例如烘箱、恒温箱、冰箱等，如果是在实验进行中使用这些设备，而在实验结束时就停止使用的，可连接在该实验室的总电源上；若实验停止后仍须运转的，则应有专用供电电源，不至于因切断实验室的总电源而影响其工作。 ③每一实验台上都要设置一定数量的电源插座，至少要有一个三相插座，单相插座则可以设 2～4 个。这些插座应有开关控制和保险设备，以防万一发生短路时不致影响整个室内 的 正 常 供 电 。 ④在实验室的四面墙壁上，准备室内的实验桌、通风柜、烘箱等的位置，在适当位置要安装多个单相和三相插座，这些插座一般在踢角线上面，以使用方便为原则。⑤化学实验室因有腐蚀性气体，配电导线应采用铜芯线。由于暗铺设不仅可以保护导线，而且能使室内整洁、不易积尘，更有利于检修、更换。因此，穿管暗铺设是较为理想的铺线方式。 （3）电路设施的维护 电路设施的维护主要是规范用电、防止短路，还应定期进行检测与维修，及时更换老化线路。
化学实验室上下水设施的熟悉、使用与维护
（1）上下水设施的熟悉 化学实验室是事故易发场所，在实验室外墙上专门配置有消防栓，还设有总水阀门。为了消防安全，在门口处配置有急救冲洗嘴。除此之外，化学实验室内还设置有供水管道，通往每一张实验桌的供水龙头，用于洗涤仪器（高位鹅颈管水龙头可用于洗涤滴定管、移液管等玻璃器件，还可以充当急救冲洗嘴），还配备有适当长度的水管，方便及时冲洗地面和一些需要冲洗的地方。同时，每个实验室在方便的地方都安装有水平的水池，方便放置需要洗涤的器具，水池上方还设有溢水口，以防水溢到池外。每一个洗涤水池的排水口都设置有耐腐蚀、耐磨损的滤渣器和下水道，还设有地漏。（2）上下水设施的使用①总阀门控制实验室水源，并装有回水龙头，防止冬季冻裂水管。②不用水时，随手关闭阀门，实验课完毕后，实验人员要逐个检查。③废物废液不准倒在水槽内，实验完了放水冲洗下水管，勿使废液残留其中。（3）上下水设施的维护 化学实验室有很多仪器设备，要注意做好防水，以防损坏，同时，很多实验仪器需要用水清洗，因此，为保证教学科研的正常进行，应随时进行检查与维护，每学期应quan面检查消防水设施、上下水道一次，发现问题，及时处理。







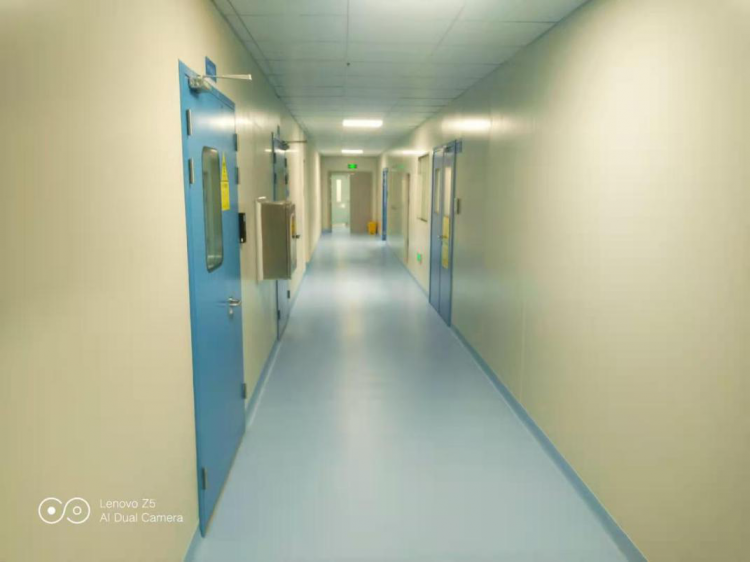

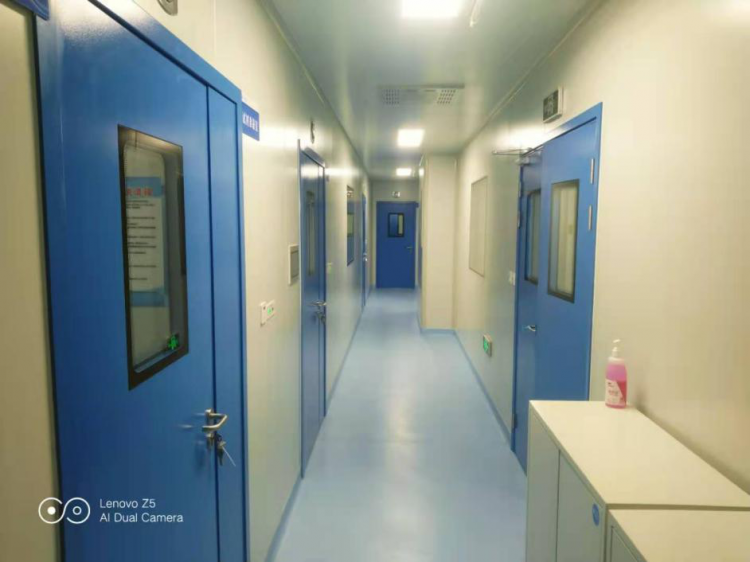

动物检疫实验室的设计



动物检疫实验室是从事与动物及其产品有关的动物传染病、寄生虫病的病原学、免疫学、酶学、血清学、分子生物学、生物化学诊断的专设场所。



在实验室需经常使用各种各样的病原微生物，这些病原微生物不仅对畜禽是致病性的，而且其中一些还可感染人类，如果控制不严引起扩散，不仅污染实验室，导致检验结果失败或混淆，还可能污染周围环境，对畜禽造成威胁，甚至引起疫病暴发；共患疾病还会引起实验室工作人员感染。引起实验室感染的病原类型的百分比是，细菌49.1%，病毒31.6%，立克次氏体11.3%，真jun5.7%，寄生虫2.3%。因此，要做到检疫检验结果准确，又不造成自身感染和从实验室扩散病原微生物，对动物检疫实验室必须有具体的要求。



检疫实验室的设计，必须符合安全的要求。在从事高危险性病原微生物工作的实验室，建筑周围应有宽60cm、深60cm的防鼠沟，实验室建筑内不能有野生啮齿动物窜入。实验动物房必须严防动物逃逸，要求门窗严密，动物笼和实验室动物房门均需扣死或加锁，特别对于禽类和猴类实验动物尤其应有完善的防护措施。实验动物房内还需设有可靠的排气消毒设施、高压灭jun装置和独立的污水处理系统和专门的动物焚尸炉，处理动物尸体及强毒实验室内的一切垃圾。

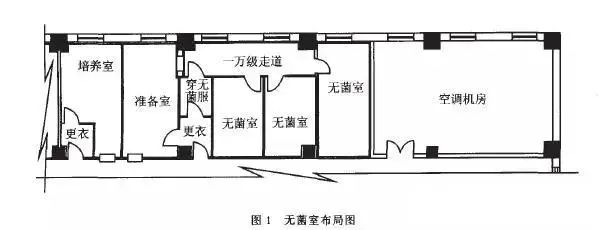

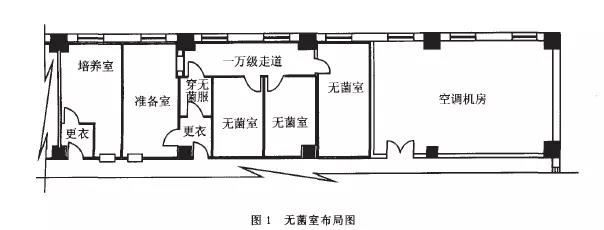

无菌室是无菌实验操作室，应设置在zui里面，防止空气流动引起污染。除设置无菌室外，也可利用jiejin工作台和无菌操作箱进行无菌操作。



无菌操作室包括操作间、缓冲室和更衣间。操作室不宜过大或过小，缓冲室主要目的是保护操作室的无菌环境，避免因空气对流使外界空气直接进入操作室。同时，还可以放置恒wen培养箱和离心机等实验仪器，使实验在相对无菌条件下完成，而不必携出室外。更衣间主要是隔离衣的着装处。作强毒检疫的实验应设置淋浴设施，进出都要淋浴，以保证安全。无菌操作室内密闭不透风，温湿度和二氧化碳浓度较高，易滋生细菌，而且损害工作人员的身体健康，应装置过滤空气的恒温恒湿调节器。



设计无菌操作室时应注意以下几点：



1.为防止室内温度增高，要选择阳光不能直接照射到的位置，zui好设在阴面。



2.天花板高度不要超过2m，以保证紫外线灯的有效消毒效果。



3.室内要防止空气流动，宜安装横拉门和双层密闭毛玻璃窗。



4.天花板、地板和四周墙壁要光滑无死角，宜镶瓷砖或涂油漆，以便于清洁和消毒。



5.恒温恒湿调节器应采用空气室内回流和补充少量滤过新空气系统。



目前普遍采用jiejin工作台代替无菌操作室。jiejin工作台具有使用方便、占据空间少、清理消毒方便等优点。洁净工作种类很多，有平行qi流和垂直气流，有整机和组合式，有单人和双人操作之分。jiejin工作台工作原理是利用鼓风机，使经高效过滤的空气徐徐通过台面形成无菌的正气压，使外周有菌的空气不易流入洁净台，达到操作区无菌的目的。因此，在使用时，周围不能有较大的气流，zui好洁净台放置在清洁无尘的房间，防止灰尘堵塞滤器，延长使用时间。



从事水生动物检疫的实验室，除应符合一般要求外，还要根据其特点设置水族箱等。







出入境检验检疫中心各实验室设计及仪器配置



出入境检验检疫中心主要从事进出口植物及其产品、动物及其产品、农产品、食品、石油及其产品、矿产品、化工品、煤炭、金属材料、包装及危险品的检测、分类和鉴定工作。



大致可以分为以下多个实验室，如：植物检疫、动物检疫、食品微生物、分子生物学、食品理化、农残、兽残、毒理、矿产品、石油化工、危险品、电子电器等等的实验室。



生物安全分析实验室设计及仪器配置



对农产品、奶牛、食品、水产品、木质包装，包括病原菌、有害生物、牛羊源成分检测。



工业安全分析实验室设计及仪器配置



主要进行进出口矿产品、煤炭、金属材料等大宗资源性商品以及食品接触材料及制品、电子电气材料及制品、玩具及其材料等工业类消费品中有毒有害物质检测。



食品分析实验室设计及仪器配置



各类食品、化妆品、纺织品等 20 大类商品中的农药残留、兽药残留、食品添加剂、生物毒素、有害元 素、营养成分、毒理等涉及安全、卫生、环保和反欺诈等理化项目的检测。



石油化工品检验实验室设计及仪器配置



主要进行进出口石油及石油产品法定及国内外委托检验检测工作，包括原油、汽油、煤油、柴油、燃 料油、奥里油、石蜡油、石脑油、基础油、润滑油（脂）、液化石油气、天然气、石油焦、沥青和石油苯 等几十种石油及产品。



通用仪器设备



领域：yancao行业、yancao局、石油化工、润滑油、农产品、水产品、海洋渔业、环保局、环境监测、水质监测、食品药品、生物制药、医疗卫生、疾控中心、医院、血站、化验科、高精电子、工厂企业、GMP车间、高校教学、煤矿业、出入境检验检疫局、公安系统等等所有会用到检测、化验、试验的场所。







病理实验技术



1、 什么是病理学实验技术？



病理学技术（组织标本切片和染色技术）是组织学、病理学等学科用于观察和研究组织与细胞的正常形态及病理变化的常用方法。



2、 什么是组织制片技术及其目的？



组织经过固定、切片和染色后，光波通过被检组织成分时，波长和振幅发生改变，在显微镜下能清晰的观察其组织结构，称之为光镜标本的基本制作方法或称为组织制片技术。



目的生物学标本在生活状态下多为无色透明，而且组织一旦离开机体后很快就会死亡，其结构就会失去正常状态。必须对组织采取固定、切片和染色措施！



3、 组织非切片制片方法有哪些？



(1)组织分离标本



(2)组织活体标本



(3)组织涂片标本



(4).磨片标本



(5)整体封存（压片）标本



(6)组织铺片标本



(7)组织印片标本等



4、 根据所使用支持物质的不同，组织切片方法分为哪些种类？组织切片的主要程序。



根据所使用支持物质的不同，切片方法分为：



(1)石蜡切片法



(2)火棉胶切片法



(3)冰冻切片法



(4)超薄切片法（电镜技术）



(5)树脂切片



(6)碳蜡切片



组织切片的主要程序：



取材、固定→脱水→透明、浸透→包埋、切片→贴片、染色→浸洗→脱水→透明→封固。



5、 标本主要来源及取材的要求、取材主要注意事项？



来源：临床活体检查，手术切除，病理解剖，实验动物等



要求：



(1)根据实验目的和要求及病变程度合理取得组织材料。



(2)取材的过程迅速、准确



组织取材注意事项



材料保持新鲜、标本大小适宜、勿使组织块受挤压、尽量保持组织的原有形态、选好标本切面、保持材料的清洁、切除不需要部分、明确编号，登记



6、 何谓固定，固定的目的及主要方法有哪些？影响固定的因素及注意事项。常用固定液有哪些。



标本（组织）固定是指从人体内或动物体内取下的材料立即浸泡在化学试剂中，借助化学试剂的作用，将组织 细胞结构保存起来，使其形态结构近似生活状态的一种手段。



固定的目的：



1）防止标本的自溶与腐败，以保持组织细胞的固有形态。



2）使组织细胞内的蛋白质、脂肪、糖和酶等各种物质成份沉淀或凝固成不溶性物质，以保持它原有的结构与生活时相仿。



3）可增强染色的作用。使组织中的各种物质沉淀凝固而产生不同的折射率，造成光学上的差异，以便染色后易于鉴别和观察。



4）固定剂兼有硬化作用，使组织硬化，增加组织硬度，便于制片。



5）防止细胞过度收缩或膨胀而失去其原有形态结构。另外，对某些具有传染性的标本，能防止疾病的扩散。



固定的方法：



物理方法 干燥：血涂片  高热：细菌涂片  低温骤冷



化学方法  使用化学试剂配制成固定液固定



影响固定的因素：



1 .组织固定必须新鲜：无论取人体或动物组织，都必须立即投入固定剂。



2.防止组织因固定剂的作用而发生变形：



3.标本大小：在保证形态结构完整性的同时，厚度不超过5mm。



4.固定液的量：一般为组织块体积的20-30倍（不得少于标本体积的5倍）。



5.固定时间：根据组织的种类、大小，固定剂种类、性质、渗透力的强弱而定。



6.固定温度：室温（20-25℃）或低温（如4℃），一般不应超过40-45 ℃。



7.选择适当的固定液



8.促使固定



注意事项：免疫组化固定方法的原则是：在保持细胞形态完好和所测抗原的前提下，应选用浓度zui低的固定液和zui短的固定时间。为此，固定组织时应该：



1）组织新鲜，尽早、尽快固定。



2）组织块尽量小。



3）固定后充分水洗，减少固定液造成的人 工假象。



4）针对抗原、染色法选择zui佳的固定方法 。



常用的固定剂：



1）10%福尔马林缓冲液（pH7.4）



2）4%多聚甲醛磷酸缓冲液（pH7.4）



 3）Bouin液



4）Zamboni’s液



 5）丙酮



6）95%乙醇



7）A-F液



7．何谓脱水，脱水的目的、常用脱水剂及脱水注意事项。



定义：利用某种化学试剂逐步将标本内部吸收的水分置换出来，以使标本处于无水状态，这一过程叫脱水。 目的和原则1有利于标本的下一步处理，即透明、浸透、包埋 2有利于切片的操作 3有利于标本的长久保存



常用的脱水剂：1.单纯脱水剂：如乙醇、丙酮和甲醇 2.脱水兼透明剂：如正丁醇、叔丁醇等



注意事项：脱水时必须由低浓度脱水剂开始，逐步转入高浓度脱水剂，经过各级浓度的脱水剂使其所含的水分逐渐减少而代之以脱水剂。防止组织过度收缩变形，或脱水不完全而影响制片效果。



8．石蜡包埋程序



1）组织取材3mm厚度，固定于福尔马林数小时后再换以新鲜福尔马林固定数小时。



2）组织流水冲洗6-12h。



3）70％酒精2-4h。



4）80％酒精2-4h。



5）90％酒精2-4h。



6）95％酒精（Ⅰ、Ⅱ）2-4h。



7）100％酒精（Ⅰ、Ⅱ ）1-2h。



8）二甲苯（Ⅰ）5-30min。



9）(二甲苯（Ⅱ） 5-30min)。



10）浸蜡（Ⅰ、Ⅱ ）2h。



11）组织包埋



9、石蜡切片与冰冻切片的优缺点？



石蜡切片优点1.标本大小灵活2.切片厚度均匀（1-200μm）3.可少量或批量制作4.切片保持时间长 缺点1.不能很好地保存细胞组织内酶或抗原的活性2.脂肪被溶解3.不能保障大且坚硬组织的切片质量



冰冻切片法优点• 切片制作时间短• 较好的保存脂肪和类脂、酶及抗原活性• 可应用于脂肪显示，酶的定位、定性甚至定量、组织荧光、免疫荧光和放射自显影等方面



缺点• 标本结构和形态的显示逊色于石蜡切片• 冷冻过程中易形成“冰晶”• 难以制作连续切片和薄的切片



10、染色的目的，普通染色、特殊染色、复染色定义。常用染色方法。



染色的目的：将标本切片浸于染色剂内，经一定的时间，使组织或细胞及其他的成分被染上不同的颜色，产生不同的折射率，便于在光镜下进行观察。



普通染色：zui广泛应用的是苏木精和伊红染色，又称常规染色。 特殊染色：为显示特定的组织结构或其他的特殊成分。 复染色：衬托主染色所进行的染色。



常用的染色方法



一）苏木精（素）：是现今zui常用、zui有价值的常规细胞核染色剂，习惯上称苏木精是碱性染料



二）伊红：是一种胞浆较理想的染色剂。常用伊红Y。酸性染料组织成分呈弥漫性染色。



11、石蜡切片常规染色步骤。



1） 脱蜡至水

①二甲苯Ⅰ、二甲苯Ⅱ各5-10min②100%乙醇 （5～10）min×2或3次③依次95%乙醇、90%乙醇、80%乙醇、70%乙醇各5～10min④蒸馏水浸洗 2～5min



2）苏木精染色：

① 苏木精1-10min。② 自来水流水冲洗。③ 0.5%盐酸-乙醇分色，数秒-数十秒。自来水快洗。④ 0.5%氨水蓝化，30sec-1min，自来水冲洗⑤ 光镜下镜检细胞核分色程度。⑥ 自来水流水冲洗3min。



3）伊红染色

① 1%伊红1-10min。 ② 蒸馏水快洗。



4）脱水、透明和封固：

① 70%、80%、90%乙醇速洗，每级数秒-数十秒。② 95%30sec-1min.光镜下监控细胞核与细胞质颜色对比。 ③ 100%乙醇，3-5min，2次。④ 二甲苯Ⅰ、Ⅱ,各5-10min。⑤ 封片:中性树胶



12、组织化学定义及特征。



组织化学（histochemistry)或细胞化学（cytochemistry）：是基于已知的化学反应，在组织或细胞原位上显示出组织或细胞中的化学物质，并研究其化学性质及功能关系的一门技术。是在形态学的基础上，研究组织或细胞中化学物质的形态、化学成分及定位、定量和代谢状态的学科。



组织化学的特征：应用物理的和化学的方法来查明细胞或组织的化学成分； 用组织学、化学、物理学原理，研究细胞或组织的结构、功能与化学的关系；



对细胞或组织成分的定位、定性、定量的特征进行研究，来认识细胞或组织结构与功能的关系。 具有较强的特异性。



13、组织化学技术的基本要求。



为了能在完好的结构上同时显示其化学物质，组织化学技术必须做到：



（1）保存组织（细胞）在生活状态下的结构；



（2）保存组织（细胞）内的生前化学成分、酶活性及检测目的物；



（3）所使用的染色方法是按照已知的化学或物理反应原理进行。



（4）反应产物应在组织结构上形成稳定的有色沉淀物质。



（5）检测手段要有高度的敏感性、特异性和可重复性。



（6）生成物的反应产物必须在原位沉淀，保证定位的精确性及稳定性。



14、组织（细胞）化学基本步骤冰冻切片或石蜡切片等常规处理后，再进行组织（细胞）化学染色，在光镜下观察。



15、组织（细胞）化学染色方法分类。



纯化学方法：Schiff反应法、偶氮偶联法、金属沉淀法、联苯胺反应、四唑盐反应



类化学方法：属某些特殊染色技术，如：Best洋红染色 显示糖原，Baker酸性苏木精染色 显示磷脂，Mayer黏洋红与黏苏木素 显示黏蛋白



物理学方法：1）脂溶染色法2）荧光分析3）放射自显影 物理化学方法等



16、糖类、蛋白质、核 酸及脂类物质的常用显示方法。 糖类物质的显示方法：



PAS显示法（Periodic Acid Schiff）、阿利新蓝法（Alcian Blue）、阿利新蓝-PAS复合法（Alcian Blue-PAS）、胭脂卡红法（Carmine method）、甲苯胺蓝法 硫堇法等。



蛋白质显示方法：



1、pH4.2以下的酸性溶液中，用坚牢绿、溴酚蓝、丽春红-2R等酸性染料染色，出现阳性结果表明有蛋白质存在



2、在pH8.0以上的碱性溶液中，用酸性染料染色，呈阳性结果表明含碱性蛋白质



3、若第2步为阴性结果，则改在酸性溶液中用碱性染料（亚甲基蓝）染色。



核 酸显示：1、显示DNA ： Feulgen法试剂：Schiff试剂、盐酸、亚硫酸氢钠 2、核仁组成区和酸性粘多糖复合显示法：试剂：2%的甲酸、2%的明胶、50%的硝 酸银、阿申蓝（8GX）、醋酸溶液3、粘多糖和核仁组成区双染法试剂：Schiff氏试剂、胶性银液 4、RNA和DNA的甲绿-派若宁显示法试剂：甲绿、派若宁。



17、酶组织（细胞）化学、常用方法及影响酶活性的因素。



酶组织（细胞）化学：用组织（细胞）化学方法显示酶在组织或细胞内的定位的技术。



常用的方法：酸性磷酸酶  碱性磷酸酶  三磷酸腺苷酶  乙酰胆碱酯酶  细胞色素氧化酶 一氧化氮合酶



影响酶活性的因素：



1 、温度：大部分酶反应的合适温度为37℃。



2、 pH： 酶有适合酶反应速度的pH(大部分为7.0



3、抑制剂 能使酶活性降低的物质



4、激 活剂 能使酶活性增高的化学物质



5 、底物浓度对酶反应速度的影响



变风量技术在工业排风中应用

摘要：随着工业化的发展，实验室也开始朝着集中化和大型化的方向发展，在这种背景下，相关的工作人员便面临着能耗和安全健康量大问题。而变风量排风柜的应用提供了一种良好的解决途径，能够有效解决实验室面临的人员安全健康和节能问题，值得在相关的实践中推广应用。



引言

近些年来，全球工业发展水平不断提升，在这一过程中，实验室发挥了巨大的作用，并开始逐渐向着集中化和大型化的方向发展。在这种情况下，实验室工作人员的健康和安全以及能耗便成为了比较突出的问题。排风柜作为一种重要的实验室局部通风设备，开始获得了非常广泛的应用，本文主要基于笔者的实践经验，对其中的基于变风量技术的变风量型排风柜在工业实验室中的具体应用进行了探讨。



1 变风量排风柜及其应用优势







1.1 定风量技术

由于变风量技术是在定风量技术上发展起来的，本文在对变风量技术在工业排风中的应用进行分析之前，将首先对定风量系统进行简要的介绍。顾名思义，定风量技术也即是风量在控制过程中是不会变化的，其是一个恒定的值，更不会对于控制的设备进行状态监测等环节。从上文中的分析可以看出，定风量系统的设计虽然单，在使用中不需要过多的投资，不过采用该定风量系统时还应该对安全性进行商榷，究其原因，主要是风速会伴随着排风柜调节们位置的改变而变化，因此，定风量排风柜不能控制排风柜面风速。同时，定风量系统的扩展性也相对不灵活，而且存在着较大的噪声，再加上压力变化和波动还会导致空气流量存在着较大的误差，一旦当风机或者系统改变、性能变差时，每一个位置的风阀都需要重新进行平衡。



1.2 变风量技术

随着定风量技术的不断发展，便出现了变风量技术，也即是说，排风柜通常性质的功能特征，变风量排风柜也是具备的，zui为明显的差异便是位于变风量排风柜中的风机转速、阀门等可以依据实际需求进行调节，继而使其能够保持在一个可以满足实际需求的定值之上。排风柜设有当操作门关闭时提供规定zui小风量的旁通进风百叶。恒定的罩面风速可使排风柜内操作空间的有害物质的外溢减少到zui低程度,，继而能够有效保证工业实验室内操作人员的身体健康。



1.3 变风量排风柜的应用优势

变风量排风柜在工业实验室中应用有着明显的优势，一是明显减少了送风热湿处理以及当其他控制时候的相应能量损耗；二是在前期的系统设计环节中就进行了仔细的考虑，通过对其中相关风速以及功率能耗等的详细分析，使得设计出来的变风量系统具有较好的节能潜力，这也是定风量系统所无法具备的功能。因此，近些年以来，变风量排风柜开始被广泛应用到工业排风环境之中，取得了良好的应用效果。







2 工业实验室中变风量控制技术的应用





2.1 变风量控制流程

对于工业实验室中的变风量排风柜的控制来说，zui关键的技术在于对风量的改变技术，而在目前的实际应用中，自控技术以及变频风机技术是其应用的主要技术.



其主要的控制流程分析如下：

1）在该控制流程中，输入变量的选取是di一步也是非常重要的步骤，对于输入变量的选取，应该具有一定的典型型，继而为后续的变风量有效确定奠定基础。2）接下来便是关键的控制器处理环节，该环节将针对系统输入的变量进行相应的计算、分析以及处理等过程，也即是说，控制器通过设置的逻辑分析和判断功能，将其和设定值进行对比，zui后将执行的结果命令发送给执行器进行下一步骤。3）执行器对控制器发来的命令进行处理也是非常关键的环节，其是实现变风量控制过程的直接执行者，在其执行过程中是动态的修正过程，在一定的时间内让输入的变量可以进一步贴近系统的设定值，继而达到良好控制的目的。



2.2 变风量的控制策略

根据输入变量之间存在的差异，变风量排风柜应用的控制技术主要存在如下两种：1）面风速控制技术。在面风速控制技术之中，面风速值是该种控制方法的主要输入信号，其测量的方法主要是对拉门开口处的位置进行测量，然后基于排风管上的阀门有效达到控制的目的。2）拉门位置控制技术。相比于面风速控制方法，拉门位置控制方法应用的核心主要是传感器，在测量到相应的流速、风量后，zui后对需要调节的排风量进行计算，具有比面风速控制方法更为稳定和抗干扰能力强的特性，而且还属于开环的控制方式。不过究竟需要采用哪一种方法，目前并没有一个统一的定论，还需要结合项目的实际情况进行选用。



3 结束语





随着我国工业水平的不断进步，实验室的重要性将越来越清晰地展现在人们的面前，而可以预见的是，未来我国将会出现各种类型的实验室，而也希望通过本文的分析，能够为实验室的通风排风提供一定的借鉴意义，继而为实验室工作人员的健康提供保障。





关于疾控预防和控制中心实验室布局



疾控预防和控制中心(CDC)是一个与人们生活息息相关的国家部门，其建设水平的高低反应了一个国家对社会公共卫生安全的保障程度。自全球性的SARSyi情和禽流感发生后，国家加大了在这方面建设的力度，并投人大量的资金对各省、市、县的CDC进行改建或新建。



一、CDC要求具备的功能

从CDC的服务对象来分主要为二大类:一类是服务于公共卫生，主要涉及到食品、日用品等国家要求的一些检验科目，如:微生物学检验、卫生学检验等。另一类是为了应付突发事件的科目，如:突发的yi情、流行性疾病等。省、市、县的各级CDC所需的检测要求和内容是不一样的，但总体来说内容比较繁多，主要包括:疾病预防和控制、突发公共卫生事件应急处置、yi情及健康相关因素信息管理、健康危害因素监测与控制、实验室检测分析与评价、健康教育与健康促进、技术指导与应用研究等职责。





其zui大检验的类别数量为25项、内容数量为79项、项目数量为225项，具体测试的项目主要有:寄生虫、性病和艾滋病、鼠疫、理化分析、卫生微生物、病原微生物、毒理实验、病原微生物、急性传染病、病媒、虫媒、血吸虫等。正因为CDC担负着以上的检测任务，所以其工作的程序安排，包含着很大部分的不确定性，除了在管理上采取相应的措施和制度外，实验室的布局和硬件的设施也是尤为重要的环节，在某种程度上说是至关重要的。

二、目前的状况

近年来，随着人们生活水平的不断提高，国家加强了这个领域的投人和建设，特别是SARSyi情的爆发和禽流感的发生，使人们看到CDC在保障人民健康中的重要性，从而促进了各地CDC的建设。







就目前而言，国家还没有一个完整和系统的关于CDC的建设规范，而是套用和引用一些相关领域的规范，目前使用的规范和准则主要有:《微生物和生物医学生物安全通用准则》WS233-2002,《生物安全实验室建筑技术规范》GB50346-2004,《实验室生物安全通用要求》GB19489-2004,《科学实验建筑设计规范)JG J91-93,《采暖、通风、空调、净化设备术语》GB/T16803一1997,《洁净厂房设计规范》GB50073-2001,《洁净室施工及验收规范》JGJ71-1990。还有一些通知和参考条例，如:卫生部办公厅、国家发改委联合颁布的:卫办疾控发(2004)108号文、农业部第302号公告关于兽医实验室生物安全操作技术管理规范等。

三、存在的主要问题

目前CDC存在的不足之处主要有:选址不合理。有的设置在居民密集区和较繁华地区;与周围建筑物的间距不够。存在这样的局面除了原来选址时就没有考虑到外，还由于城市建设不断发展，原来存在的空间被占用。实验室分区不清，布局设置不合理。各个科室的部分功能重复设置，这样既增加了仪器的配置也增加实验人员的数量和增加实验面积，同时也会引起一些管理不便。

按照目前的使用情况来看，由于每个科室都设置了相对较完备的实验设施，一个科目的内容基本上能在一个科室里完成，这样就会使一些具有相同和类使得实验仪器重复设置，而且对于这些项目的测试，由于每个操作人员的使用和操作习惯，也有可能引起数据的不统一等。因此一个完善的布局不仅仅是一个硬件问题，更牵涉到管理理念和方法的转变，如果有一个好的布局，也为管理水平的提升打下良好的基础。所以，我们在改造和新建CDC时应该掌握这样一个原则:尽量利用有限的资金和人力资源，完善和发展各个科目的实验环境，在具体实施过程中应注重经济性、实用性和发展性的综合考虑。

四、解决方案

1.选址

根据2004年4月关于疾病预防控制中心基本设施建设标准的讨论稿的精神，疾病预防控制中心的房屋建设，包括业务用房、实验用房、行政用房、保障用房和公共配套设施用房等部分。而其他公共配套设施，系指采暖热源、洗衣房、固体废弃物处置、废弃放射源存放、托幼院、职工食堂等，应该尽量一拖社会化服务来解决。

疾病预防控制中心的选址应符合当地城市的总体规划和布局要求;并宜符合下列要求:利用城市基础设施;地形比较规整、交通方便;不宜与市场、学校、幼儿园、公共娱乐场所毗邻;应该避开化学、生物、噪声、振动、强电磁场等污染源及易燃易爆场所;此外，总平面布置应充分利用地形地貌，科学布置各类建筑，正确处理功能分区之间的相互关系，合理组织人流、物流。

目前很多地方的CDC由于历史缘故，建设在人口比较密集的地方，或原来建在离市区较远的地方，但随着城市化规模的扩大，也逐渐融人其中。因此在新的建设中选址方案一定要请相关部门进行分析、比较，还要根据城市的整体发展规划，并结合危急状况下的应急预案，找出zui佳选址位置。

2.实验室布局

（1）应该根据CDC日常工作的特点，如实验项目范围较广、需要应付突发事件、今后发展功能扩展的需要等原则进行规划和设计。

按照相关规范和要求，实验区域和办公区域一定要分区。如为了节省占地面积，需将办公和实验都建在一幢楼中时，必须做好分区划分。分区一般有两种形式:一种是按照平面分，也就是按楼层分，即将办公区域设在较低的楼层，实验区域布置在上面的层次。但这样的布置要注意几个问题:虽然在zui底层布置了办公区域，但必须留有一定的区域留作收样和发实验报告用。另一种就是垂直分，即以建筑物中部楼梯作为分界线，楼梯的一侧可作为实验区域，另一侧作为办公区域，中间用门将两个区域分开。如果是两边设楼梯的形式，那这两个区域可以完全分开。

物流和人流的路径应分开，特别是有净化要求的区域和有较严重污染物产出的区域。同时将物流分为干净和污染物分别走的通道，可以避免交叉污染。一般高于三层的建筑物，建议设置电梯比较好。

（2）A+B模式

目前CDC的实验室布局通常按照科室的编制进行配置，每个科室的实验室配置都相对完善，这样的布局可以使一个科室所辖的实验项目均可在本科室的实验室独立完成。从实际使用效果来看，这种模式的布局在规模比较小的CDC中较合适，因其科室配置较少，需要检测的项目坏多，但对于省、市等的大型的CDC建设就有其不足，如果按照科室设置进行实验室的布局，可能会存在以下的不妥:造成 实 际 使用面积和工程费用的增加。对于一些有相同或类同使用功能的实验室，如果各个科室都设置，必然使需要的面积增加较多。特别是一些有净化要求的实验室，除了主实验室外，还需要有辅助的实验房间与之配套，多个独立的主实验室就要浪费比较多的辅助实验空间。此外，这些房间对环境要求较高，需要空调系统进行维持，如果都是在各个科室(区域)进行独立设置，就需要设多个空调机房和较长的风管，造成工程费用的增加。

实验仪器增加，资源配置不合理。实验室数量的增加，配置的实验仪器也要增加，人员的编制也有可能增加。同时由于各个科室的实验任务不一定每时每刻都是满负荷的，可能会造成部分仪器的闲置率增加，造成资源的浪费。不利于管理和教学:一些有净化要求的房间和有负压要求的实验室，其实验环境对实验的的过程和结果都有较大的影响，如果这些实验室都分到各个科室分散管理，没有集中管理的好。特别是一些兼有培训任务的CDC，如果没有一定的教学实验室，而直接将教学在作实验的实验室进行，对实验数据会造成一定的影响。

不利于今后发展:CDC是一个随着社会的发展而不断发展的机构。随着社会的进步，会有越来越多的测试项目增加，有的能利用原来的实验设施，有的要新增，如果不留有一定的实验空间，今后发展就会存在一定的难度。

针对目前CDC布置的不足，笔者提出了A+B实验室的设计理念，其具体含义如下:

A: 各科室必须自备的和具有特殊用途的实验室。这部分实验室的配置应根据当地所需要的测试项目进行合理规划予以设置。

B: 具有公共(相同使用特性)性的实验室。如:基础科目的实验室和标准实验室。标准实验室主要包括各类生物安全实验室、有净化要求的实验室和公共(开放)实验室。要说明的是公共(开放)实验室是指没有特殊环境要求的，但具有相同或类似仪器配置的实验室，所谓开放性是提供对本CDC的部门的各个科室共同使用，并可兼顾一些教学要求，但不是对外的实验室。

这种布局具有以下优点:

对实验空间进行有效利用。每个CDC的可以根据自己业务范围，对每个科室实验室的面积、间数进行合理配置，除了对各个科室有特殊要求的实验室按科室布局外，对普遍使用和类同的实验室集中布置，以此减少这些实验室的间数和面积，以zui大限度利用好有限的空间。

便于管理和资源合理应用。可以将实验器材特别是贵重仪器进行相对集中的布置，对实验人员进行合理的分配，zui大限度提高具有较大能耗实验室的利用率。特别是将有一些特殊要求的实验室集中，便于管理，提高实验数据的准确率。留有 发 展 空间，应付突发事件，并为以后实验项目范围的扩大打下基础。由于设立了公共使用的实验室，进行统一管理，可以提高这些实验室的利用率，也相应节省了实验室的间数和面积，这样可以空出一部分的预留空间，为今后实验科目的增加打下基础。

应付突发事件。由于CDC的特殊性，除了要完成日常计划的科目测试外，很大程度还要积极对当地的突发事件进行响应。但由于这些事件是不可预测，其检验科目和数量也随不同的事件而变化，设立了相关的公共实验室，可以在突发事件发生时，很方便地对整个实验系统进行调控。

集中管理 ，提高管理水平。由于进行了集中管理，特别是对有负压要求和净化要求等对实验环境有较高要求的实验室进行统一的专人管理，可以减少实验环境可能发生缺陷的概率。同时，公共实验室的建立，便于SOP的编制和实施，提高实验数据的准确率。

节省能耗和工程费用。一般对环境要求高的实验室使用时，都将增加能源的消耗，也会增加建设的工程费用。如:需设立空调机房，安装风管，增加自控系统等。将这些实验室集中布置，能减少空调机的台数，减少风管的尺寸和长度，减少自控系统地投人等，从而也大大降低这些系统的日常运行费用。

（3）公共设施部分

一个完备的CDC实验室还必须包括一套完整的公共设施部分，主要有以下几个方面:

样品的收样和贮存:样品分为一般样品和特殊样品。收取样品是整个实验的一个重要环节，如果这个环节出现差错，整个实验数据都将不正确和不完整。为了避免实验数据出现误差，应实现一个口子进出的原则，即设立一个收样室。但贮存样品就要看实际情况，原则是使同类样品尽量放在一个房间(区域)，通过设置不同的橱柜、标签以示分别。

洗衣 :洗衣也是一个实验数据准确性的安全保障，特别是在万级、千级和无菌操作室，如果所穿的实验服装没有达到相关要求，会影响实验的环境，使之很难达到万级和无菌的要求，影响到实验数据的准确性。解决这个问题就是需要在辅助试验区设立专用洗衣房。一般实验室实验服的洗衣环境没有净化要求，但为了便于管理，也可将它们合在一个区域，对于有净化要求的实验环境，特别是万级和无菌区域使用的实验服应该在十万级净化区域里洗涤，并在层流罩下进行整衣，然后包裹好后送人灭jun柜进行灭jun。由于这个洗衣房有净化要求，所需面积较小，且使用时间也不是很长，建议采用小型立式空调净化机组，设立在其旁边，可以节省很多工程费用。

实验区域的实验仪器的洗涤和污物回收:在每一个相对独立的实验空间设置洗涤、准备的房间，可以对数量较多的普通的的实验器材进行统一的洗涤和准备，以便于管理。每个实验室(区)还应设置一定数量的密闭回收箱(桶)，用不同颜色和标签对回收物进行分类:危险丢弃物，一般废弃物和可回收利用物等，并在标签上注明相应的说明，便于工作人员根据类别，对所回收的货物进行不同的处理。这样做的好处可保证危险品得到很好的处理，有利更好地管理。采用密闭的箱(桶)也可避免在运输过程中，其中的回收物对环境可能造成的污染。

3.无菌室和生物安全实验室

本节将对无菌室、P2生物安全实验室(简称P2实验室),P3生物安全实验室(简称P3实验室)等的布置进行探讨。

（1）无菌室

无菌室环境的净化要求需要一万级或层流罩100级区已经为大家公认，但在CDC无菌室的设计和使用来看，人、物流的进出方式，却差别很大，有的布置是人直接进去，有的只是经过一间气闸就进人。

如果依据洁净厂房的设计规范，一万级的人流进人的程序:换鞋~更外衣~洗手一更无菌衣~气闸~一万级净化区，如果能这样做固然好，但对在实验室这样做可能有点繁琐，其理由如下:相对生产来说，净化区域实验室的操作人员很少，可以通过在缓冲区停留一段时间的方法(自净)达到要求，同时在一万级实验室中，相关设施和人员的动作较少，可使其中的空气的流向不至于遭受到很大的破坏，所以建议采用如下的程序:换鞋、更外衣~穿无菌衣~一万级净化区。为了在实验过程中能达到百级和千级要求，在实际布局中有两个方案:一为设置超净工作台。其好处是投资较小，运行费用也低，安装方便等，但不足之处就是操作面小，不是很方便，如果有大件物品的采样就不太适合。还有一种就是设置百级层流，层流罩的面积zui好比实验操作区域要大20%一30%，以保证实验区域能达到相对高的净化要求，这样的设置较适合对大宗样品的取样和检测，但其运行成本较高，一次性资金投人也较多，而且对层高有一定的要求。无论采用以上何种形式，这类实验室的投资、运行费用和维持费用都是较高的，因此一个CDC需要设置几个这样的的无菌间需要进行综合考虑，可以预先列一个工作计划表和操作时间，算出所需的房间数，然后根据当地突发事件的概率，再乘上1.2-1.5的系数，即可得出所需的间数。



图1是 一 个无菌室的布局图。人员经过更衣、穿无菌衣后通过一万级走道进人无菌室。所需的实验物品经过准备间(十万级)，再通过一万级走道进人相应的无菌室。旁边的塔养室是为微生物培养用，按十万级设计，也可没有净化要求，主要是根据实验性质和所用培养设施决定。这些有净化要求的房间集中设置，旁边的空调机房为其提供净化空气的通风。由于采用近距离集中设置，节省了设备和风管的投资。此外，CDC的实验性质决定了无菌室同时使用系数很低，所以在设计空调系统时采用了变风量调节系统，可以根据使用要求，只开启其中几间无菌室，大大降低了运行费用。

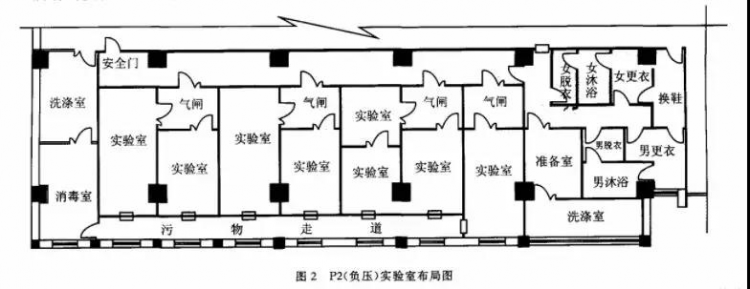

（2）P2实验室

按照《微生物和生物医学生物安全通用准则》WS233-2002中的相关要求，P2实验室对空调净化物特别的要求，其实验仅需放置在生物安全柜中进行就可以。但国际上一般是对P2实验室采取负压环境，笔者通过对相关规范的理解，认为P2实验室负压有其必要性:因为在特殊情况下某些物质有可能会发生变异，使其危险性变大;或者是对未知性质样品的检验等。这样在相对负压实验的环境操作中就会相对安全，万一有可能出现意外，也不至于泄漏，造成对环境的影响。从一次性投资来看，采取负压密闭的状态下进行实验，将比仅进行舒适性空调的投资相差在1/3到1/2之间，但由于有较多的便利和相对多的安全性，因此本文建议在P2实验室建立一个负压环境还是值得的。

为了保持实验环境的负压，在人、物进人时都应该设置气闸或传递柜，人员进出需要更衣，在这里的更衣主要是为了防止可能被污染的衣服传出实验区域，在物流出口设置专用的污物通道，所有实验后的污物都要通过此通道集中后进行消毒，将需要丢弃的物品集中、密封，统一进行处理;需要重复使用的实验器材经过灭jun后，再经过洗涤。一般在各级CDC中会设置多间的P2实验室，在布置时，可以相对集中，这样可以使空调机房集中，减少风管的长度，减少工程的投资。

所有的实验室都保持一定的负压，用气闸室和外界分开，但要求没有P3的高，这样可以减少空调相关的自控元件，减少工程费用。

（3）P3实验室

按照《微生物和生物医学生物安全通用准则》WS233-2002中的要求，其环境要求为十万级或者一万级，因此目前做出的设计，若采用十万级或一万级来设计，牵涉到的布置也各不相同，因此有必要作出比较明确的规定。本文建议如果在设置了负压P2实验室的情况下，P3应按照一万级设计较好，理由如下:

由于设置了P2实验室，在其范围内的实验和能分类但具体物质的性质未知或不太确定的的实验都可在其中进行，在一定程度上减少了P3实验室的使用频率，也可相应减少P3实验室的间数，节省运行费用和降低发生危险的频率，也为明确P3实验室的一万级净化级别打下基础。

能提高实验的准确性。虽然P3实验室测定的物质并不需要都有较高的空气净化要求，但有些实验由于环境的清洁程度会影响到实验的数据准确性。如测定某些病毒的活性和进行病毒的分类等。

由于十万级和一万级的净化要求不一样，布局也有区别。从一般环境到十万级只需经过一个气闸过程即可。但一般环境到一万级一般需要进过两个气闸。这对P3实验室的实验的安全性会更加有保障。

一般布置是:中间一个准备间，旁边围着数间P3的操作室，从准备室到操作室的进人，人员一般需要进过气闸，并将装有实验器材的密封容器，通过传递窗进出。建议在其中一间的物料出口设置双扉灭jun柜，用作在P3实验中较危险实验废弃物的预消毒。

安全出口:实验室布局中，根据安全消防规范要求，都要设置一定量的安全出口(逃生通道)，目前常规设计都是按一般的安全门设置，在P3实验区和一般环境只设有一道门，如果万一发生危险，实验人员从安全门逃生，这样整个实验室的负压环境就会被破坏，造成有害物质的泄漏，造成较大的生物危害。所以在设置安全门时，应该再设置一个前室，在事故状态下，人员将被污染的衣服在前室脱下后，通过安全门逃出室外，同时双道门的设置也可以使实验室保持一定时间的负压，给事故处理留下一定的时间。

废弃物的处理:在实验室布置中，一般都是将废弃物装桶后，经过双扉灭jun器后离开实验区域。但对于需要以活体形式出来的实验物，如活的菌种等，就不能通过这种形式离开，建议采用通过装有消毒液贮槽的具有连锁装置和紫外线的传递柜离开。

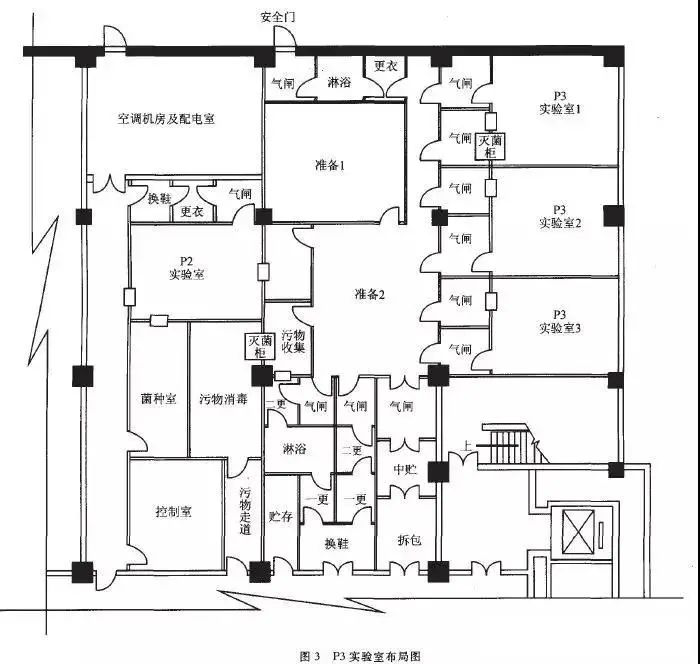

图3是一个P3实验室的布局图。实验室主要区域的净化要求为一万级，并设置了一个P2(负压)实验(预准备)室。在主实验区设置有准备室，并有三间P3实验室。

如果仅按照一万级的人流进人通道，只需要两间(见无菌室的布局)，但由于需要设置淋浴间，故将更衣分为一更和二更。人员进人时，经过换鞋、一更、二更，并通过气闸室进人实验区，需要进人之实验区的还要经过气闸间。做完实验的人员将外衣脱在二更(不是进去的二更)并通过淋浴及一更走出实验区。二更换下的有可能污染的外衣包好后，送人污物暂存间，送人灭jun柜中进行消毒，可以避免以前的布置之只考虑实验物品的消毒，而忽视了实验服消毒的情况。

在这个布置中由于有一些特殊要求，故实验物和器材等都是通过P2实验室进人P3实验室的准备间，然后通过气闸进人主实验区，但无论怎样，笔者建议应该将当天的实验物品或一次实验所需的实验物品事先在准备间中进行准备，并根据实验的性质和要求进行对物品进行分类，并进行标识。这样做的好处是可以多一道管理程序，对物品进行再一次的核对，并可对比实验前后物品数量，以免做完实验后还有实验物品遗留在实验室。实验完毕后的物品集中，按分类打包，并标识好，在灭jun柜中进行消毒。在布局中还留有一个较宽的通道，即图上的拆包、气闸通道，这是为了设备检修用，在正常情况下是不开启的，并是一个气密性很好的门。在整 个 布 局中还着重考虑了消防。在其上端设置了逃生通道(安全门)，在危急状况，人也必须要经过更衣、淋浴、气闸，这样可以有效避免由于逃生而破坏实验室的负压，并将污染物带出实验区。这个逃生通道和实验区不是一个仿火分区，以zui大限度保证实验人员的安全。

4.其他

一些新的方法和材料的应用，也会在一定程度上改善实验环境和影响实验室的布局。

隔墙材质 :在整个P3实验室的污染区范围(包括准备区)都应该利用钢筋混凝土材料，以提高整个实验区的耐火等级，尽可能达到一级耐火等级。内部隔断的装修材料用彩钢板，所以在建造时必须对门(尽量不开窗，采用电视监控)和穿越墙体管道的留孔应仔细核对尺寸，尽量减少临时穿孔的现象。在一般情况下采用的是彩钢板门，zui好在其上面涂抹耐火材料，以使耐火时间延长。

管道穿越隔断:P3所用的通风管道和公用工程管道都是从外部进人，必须穿越墙体。在火灾情况下，如果火灾的时间超过管道的耐火极限，有可能将管道烧毁，在墙体上留下洞眼，使实验室的有害物质溢出。故在所有穿越墙体的管道处，都应该增加阻火圈，这样在管道被烧毁的情况下，阻火圈可以受热膨胀，对孔洞进行密封，此外，所有穿越隔墙的管道在一般区域的位置应设置止逆阀。

下水:按照规范，在P3实验室和可能产生有害物质的区域都不应安装下水装置，所有在实验过程中产生的废水必须集中，装人密闭的容器，并通过双扉灭jun器灭jun后送至实验室区域外。但在规范里也提出人员出来后宜设淋浴这一道程序，虽然是用“宜设”这个词语，但在实际操作中都是按照就高的原则进行设计，固在一般情况下都设置淋浴室，但淋浴下水的处理是个很麻烦的事。如果P3设置在楼上，可以在比其较低的层楼设置一套全封闭自动灭jun系统，以解决这个问题。但如果是设置在一层或地下室就比较麻烦，为了处理这些水还需要挖深一层，所花成本较高。

新材料的应用:目前市场上出现了许多新材料可以参考应用。比如新型的耐火涂料可以大大提高彩钢板的耐火等级，采用比较先进的移动式烟诺尽灭火器等，可以在一定程度上提高在危急状况下的人员安全。

目前，各省市的CDC建设如火如茶，由于对规范的理解和设计理念的原因，势必会发生建设时的标准不统一，造成今后使用的不便，笔者根据设计实践，发表自己的一点意见和建议，起抛砖引玉作用。

















P3实验室设计规范要求

一、概述(略)



二、设计依据 1、 <WHO< SPAN>实验室生物安全手册>(1993年)； 2、 <医药工业洁净厂房设计规范>(1997年) 3、 <洁净厂房设计规范>(1984) 4、 <采暖通风与空气调节设计规范>(GBJ19-87) 5、 <消毒管理办法>(卫生部1992) 6、甲方提供的实验室平面布置图等有关技术资料和要求；
三、平面布置及设施 P3实验室按功能要求划分，分为洁净区和非洁净区，洁净区包括洁净准备区，一更，淋浴室，二更，气闸室，PⅢ实验室，消毒室；非洁净室有机房和走廊。 对P3实验室的布局，应考虑以下原则：1 对有生物危险性的P3实验室，要做成负压，以防止微生物污染的外逸。因此它不仅要求除菌、更要进行隔离处理。隔离方式一般采用一次隔离和二次隔离。一次隔离就是病原体和实验者之间的隔离，是以防止实验人员被感染为目的的。主要用生物安全柜和罩式防护衣方式。     为了防止病原体从实验室漏到外部环境中，而把实验室和外界隔断，即是二次隔离。二次隔离就是实验室和外界之间的隔离，是以防止实验室外的人被感染为目的的。     污染传播的主要途径是气溶胶的扩散和对病原体的直接接触。特别是前者，仅仅靠改善操作方式是不能解决的，一般采取在隔离区和维持区之间建立气压差和对排风进行灭jun处理两种方法。     隔离区（P3实验室）应维持压差（负压）一般为-20～-50Pa，使维持区到隔离区造成定向气流。在气压不同区域之间设有气闸室，它的两边设有联锁的门，一边开时，另一边关闭，以维持压差。     整个P3实验室区域的室内压差等级从低到高依次是：P2生物安全柜<P3< SPAN>实验室<气闸室<更衣室<洁净准备室<走廊
2人流、物流合理，做到不交叉污染，应有实验室门禁管理制度，仅限于预先被告知危险性、并经过特殊培训的工作人员及支援人员能够进出。并贴有警告标志及生物性危险标志。     由于该P3实验室小，又不经常使用。主要做到人流与物流的分开，污染物品与洁净物品的分离。即： 2.1人流方向：   入：走廊—更鞋、一次更衣—二次更衣--气闸室—  P3实验室 出：P3实验室—气闸室—淋浴---更衣、更鞋—走廊；2.2物流方向：     洁净物品或不能进行灭jun物品从双面互锁结构传递窗入P3实验室；需灭jun物品从双门传递灭jun器，或密封后经传递窗入，再经高压灭jun器灭jun后进入P3实验室；在传递窗下方设消毒渡槽，对某些不能高压灭jun物品可通过盛有消毒液的药液传递窗传递，使容器外侧受到灭jun处理。污染物品、实验后器械应置于耐用、防漏密闭的容器中，经高压灭jun后才可废弃。实验人员淋浴后一次性衣物，应装入密闭胶袋后，经传递窗到灭jun器中处理后废弃。
3消毒、灭jun程序     为防止交叉污染，进入P3实验室的人员，必须进行更衣、手消毒后才可进入，实验后必须经过淋浴后方可退出P3实验室，以防将病毒带出实验室。     P3实验室内应配备高压灭jun器，双门传递型的或单盖开启型的。若配备的是蒸汽熏蒸消毒型的，建议设消毒室，该室是直流全排式，消毒时，关闭排风系统，消毒结束后，开启排风系统，排除室内蒸汽及消毒剂气味。
4污染区废水处理     为防止活毒随废水逸出P3实验室，因此活毒废水应单独排放，并经灭jun处理后方可同其他废水合流排至城市管网。灭jun方式采用次氯酸钠灭jun处理或高压蒸汽灭jun处理。灭jun处理流程如下： 次氯酸钠药液或高压蒸汽     污染区废水→集水灭jun罐→污水管道
5进入污染区的管道应装止回阀     进入污染区的管道，如蒸汽管、压缩空气管、给水管等，当系统放空后，形成空气通路，此时活毒易通过管道逸出污染区，因此应在进入污染区的管道上安装止回阀。止回阀材质应同管材一致。
6污染区排风处理     为防止活毒通过排风管逸出室外，因此必须在排风管上装高效或亚高效过滤器。细菌或病毒一般吸附在尘埃上，其等价粒经一般为1～5μm，因此用高效过滤器可以把细菌或病毒挡在过滤器上。另外，排风管上装过滤器能防止室外尘埃倒灌入室内，从而有效维持室内洁净度。 对不同级别实验室安装高效过滤器的数量和使用回风美国规范有一定要求。例如高度安全实验室（BSL4）必须安装2级串联高效过滤器，其回风不能利用，对>0.5μm粒子净化率>99.99%。安全实验室（BSL3）安装一级高效过滤器，净化率>99.97%即可。 P3实验室的排风机风量、风压应进行计算后确定。     另排风系统中高效过滤器应设置在负压段，这样一方面使风机不易被有害气溶胶污染，给维修人员带来危害；另一方面，可避免未通过高效过滤器的有害生物气溶胶处于正压状态后易扩散出来，污染环境。
7生物安全柜的设置及安装要点     P3实验室的防护或围堵的di一道防线是通过安全装置完成的，称为一级防护（Primary Barriers）。它包括生物安全柜和各种密闭容器和个人防护器材。 根据日本对PⅢ级别的实验室要求，实验应在Ⅱ级生物安全柜内进行。Ⅱ级生物安全柜，有前开口，入柜气流（0.3~0.4m/s）不等流到试验目的物便被吸走过滤，起到气幕作用。柜内由上到下的洁净层流保护操作对象不受外来空气污染。     Ⅱ级生物安全柜分A和B两型。A型允许经高效过滤的空气排入实验室内，循环使用，因此只能进行无挥发性毒物和无放射性微生物的操作。B型（见附图5、6、7）应有硬管道连接负压排风系统，为全排风式。 安装生物安全柜时应符合下列规定： A、生物安全柜在安装搬运过程中，严禁将其横倒放置和拆卸，宜在搬入安装现场后拆开包装。 B、生物安全柜安装位置未指明时应避开人流频繁处，并避免房间气流对操作口空气幕的干扰。 C、安全柜不能安装在房间通风系统的进口，以免气流直接吹到安全柜正面的操作口和排风过滤器上。  D、安全柜的周围应留出300mm的空间，以便于消除脏物。若受空间限制，至少应在两边留出80mM，背面留出40mm。应在安全柜的电源处留出足够的空间，以便于在不移动安全柜的情况下，就可进行维修。对于底面和底边紧贴地面的安全，所有沿地边缝应加以密封。 E、生物安全柜的排风管道的连接方式，必须以更换排风过滤器方便为原则。 生物安全柜安装后，必须进行现场安装，并符合下列规定： 7.1、压力渗透试验：应确认所有接缝的气密性及整个设备没有漏气。 7.2、高效过滤器的渗透试验，应确认高效过滤器本身极其安装接缝处没有渗漏； 7.3、操作区气流速度试验，应确认整个操作区的气流速度均满足规定要求； 7.4、操作口负压试验，应确认通过整个操作口的气流流向均指向柜内； 7.5、洗涤盘漏水程度试验，应确认盛满水的洗涤盆经过1h后无漏水现象。 7.6、接地装置的接地线路电阻试验，应确认接地的分支线路在接线及插座处的电阻不超过规定值。

7.7、生物安全柜在正常使用过程中，每年要检验一次。

四、 净化空调系统 1、气象资料

夏季空调温度：33℃ 冬季通风温度：14.1℃

2、夏季室外计算湿球温度：27.9℃  相对湿度：3%

3、夏季通风相对湿度：70%;

4、冬季空调计算湿球温度：5℃

5、冬季空调相对湿度：72%; 6、室内设计参数:

6.1、洁净度：P3实验室设计为10000级；其中生物安全柜内为100级；6.2压差梯度：洁净走廊正压(315Pa)>实验室６～８(正压与室外静压差10Pa)>缓冲气闸间(压差为－10Pa)> PⅢ实验室 (为负压-25～-50Pa)。 6.3、温度：20～26℃； 6.4、湿度：50～70% ； 6.5、气流组织：a.上送，室内柱位及下侧排风，上接管道排风至排风柜；三级过滤系统；  b．P3实验室为全排风系统。  c．生物安全柜的排风设排风管道经高效过滤器处理后排出。 6.6新风量要保证洁净室内正压要求及人员无不适感, 保证室内新风量     >40 M3/h.每人。 7、方案说明 7.1、洁净区设计冷量13Kw。 拟选用1台5HP柜式空调作为冷热源，采用一台卧式组合空气处理机对空气进行净化处理，组合成一净化空调系统。 7.2、净化空调送风系统，由组合空气处理机组进行加压、初、中效二级过滤段等处理过程，未端设高效过滤装置(室内天花上)。 7.3、按实验室运作情况，设1个洁净送风系统及2个排风系统： 送风系统与排风系统进行联锁，只有当排风机启动后送风系统才能启动以保证实验室的负压。 发送短消息 查看公共资料 查找该会员全部帖子 · UID:807  · : 5  · :530  · :2260.2   :   · 80712305  7.4、净化空调系统风管材料采用优质镀锌钢板,当矩形风管长边b(mm)为:   100<B<220< SPAN>时,δ=0.5; 220<B<560< SPAN>时,δ=0.75; 560<B<1250< SPAN>时,δ=1.0   1250<B<2000< SPAN>时, δ=1.2; 7.5、除新风及排风管道外,风管均需保温。保温材料用铝箔玻璃棉毡：       24K/δ=25mm； 7.6、进入污染区的管道（包括送风和排风）均装止回阀。防止倒流污染。 7.7、排风管及排水管为PVC材质，硬管道连接。 7.8、洁净区内装修 7.8.1、天花：洁净区内用优良保温彩钢板，无尘明亮, 颜色用灰白或象牙白，厚50mm；7.8.2、间隔：洁净区用双面彩钢保温板围护及间隔，围护面彩钢板到天花顶；与地面及天花交角做元弧及阴角接口,符合GMP规范及卫生消毒要求。与非洁净区隔断处的玻璃固定窗做双层玻璃。 7.8.3、密闭门：900x2000，上做玻璃观察窗，装球型通道锁。（自动门） 7.8.4、地面：洁净区原水泥地面需经处理后做环氧树脂EPOXY面层，厚2mm的环氧树脂自流平；颜色为苹果绿或由甲方选定。无尘清洁明亮，易清洗搞卫生，不积尘菌。 7.8.5、柱子：洁净区柱子用彩钢板全包边，并做回风技术夹层。 7.8.6、传递窗：实验室间的传递窗做成双层门互锁结构。 内空尺寸：500×500×400。 7.8.7、P3实验室的内装修材料       目前国外及国内对生物安全实验室建筑材料的要求，墙壁、天花、地面和操作平台应平整光滑，不积尘、易清洁，气密性好，不渗透。地面不应太滑。要能够耐受常规化学试剂和消毒剂的清洗。国内常用的材料为彩钢板组合形式及钢板制成箱型结构。对若不常使用的P3实验室来说，由于使用次数少，消毒频率、强度低，彩钢板结构不失为一种经济、合理的材料，只要在施工中做到气密性好就能符合要求。     另一种方案为，P3实验室天花、墙身骨架采用木结构或铝合金骨架，双面做12mm夹板或硅钙板，接口密闭后，在表面做防腐蚀进口PVC墙面板无缝焊接。与地面PVC地板连成一整体，可达到严密、耐化学腐蚀又美观效果。另也可用合成石材把墙面及天花做成一整体，但费用较高。 另在实验室地面或墙面材料上，可采取与其他无污染实验室有区别的颜色，加以区分“热”区及“冷”区，作为一种警示。 7.9、照明、配电：用带罩明装净室灯盘40WX2，工作区照度>250Lux，走道照度>100Lux; 净化间设紫外线杀菌灯，与照明灯具分路设计。用线管暗敷。符合防火及用电规范。空调及照明系统动力约需60KW/380V。 7.10、为确保工作人员的健康和环境，在实验室建设同时，应建立规范的生物安全操作规范；包括个人操作及卫生习惯，用具管理和实验室维护等。
自动控制与报警为保证实验室正常运行     建立完善的应急处理措施，和自动控制、报警系统，在自控设计中要保证完善的负压控制系统，送排风机必须考虑启动和停车的连锁，内部通话器及监控设施，排风过滤器堵塞报警装置、实验室负压报警装置等。 5.1、负压控制     由于PⅢ实验室所做实验产生的物质是有危害性的，因此必须保证实验室对外界保持负压，以防止危险性物质扩散，为达到此目标，需要时刻对实验室进行压力控制，通过设置在房间内的压差传感器将压差值传送至自动控制系统中的控制器，由控制器给出信号给送风机的变频器，通过变频器改变送风机风机的频率，增加或减少送风机送入实验室的风量，以达到对实验室负压的控制。 5.2、报警装置    通过设置在控制箱内多功能控制器报警功能，实现对实验室气压变化的实时监控报警，如果PⅢ实验室内的负压值低于所要求的安全的负压值，报警装置开始工作，它能提供声光报警。



P3实验室设计的点滴体会

引言

为给专家、科研人员创造条件，公司决定建立P3实验室。P3实验室是危险度级别为3级的生物安全实验室，习惯上使用P3来反映危险度从低到高的分类。P3实验室的设计是以保护操作者、保护制品、保护环境为目的。



P3实验室的标准做法是采取二次隔离。一次隔离是在操作危险微生物的场所采取把危险微生物隔离在一定空间内的措施，既是一次隔离。一次隔离也就是危险微生物和操作者之间的隔离，是以防止操作人员被感染为目的。具体设备是生物安全柜加个人防护设施，实验须在安全柜内进行。二次隔离是为了防止病原体从实验室漏到外部环境中去而把实验室和外界隔断，也就是实验室与外界之间的隔离，是以防止实验室外的人被感染为目的的隔离。



二次隔离是负压隔离。它是以排风机的排风能力为核心；以严格的气密度为条件：以多重自动%手动保护为手段确保负压的正常维持。生物危险的事件几乎都发生在实验室中。原因是生物安全实验操作中极易发生生物学危险气溶胶的途径太多，有资料研究总结如下：

（1）吸球%吸管操作。由吸管中向外排液，用力过猛会使液滴飞溅，弹离液体或固体培养基表面释放出大量微粒；或当吸管末端含有物快排尽时，可能产生气泡，尤其是富于蛋白性悬液更易形成气泡，而气泡破裂形成气溶胶。

（2）离心沉淀时，沉淀管装量太满，管盖未盖或不严，以及离心操作过程中离心管破裂，都可导致气溶胶散播。

（3）注she器操作时，当抽吸后或者拔出时，注she器针头由于颤动而散发出微粒。

（4）用接种针去粘沾液体时，液柱断裂。

（5）镜检涂片时，液丝断裂。

（6）传染性材料倾注出来。

（7）打开培养器皿盖时，盖内壁往往有传染性凝结水薄膜，因破裂而散发气溶胶。

（8）开安瓶时，如瓶内为液体，则当锉刀锉断瓶颈后，即可能发生气溶胶；如瓶内为干燥的活菌或菌种，特别是用真空融封的，更易产生气溶胶。

（9）机械振荡和超声振荡，或者研磨、浸解、拔出研磨柱时，都可形成气溶胶。

（10）装有液体容器的破损或液体溢出。

（11）用超声波清洗机清洗污染器具时，也可能发生大量气溶胶。

（12）在粗糙的培养基表面涂布菌液时。

（13）高压灭jun器在灭jun前的排气。

（14）从玻璃瓶或离心管上拔出棉塞时。

（15）处理关过受感染动物的笼子。

所以对P3实验室中的器具、仪器仪表、设备及其操作等均有严格的要求。上述操作均应在隔离器内进行。一次隔离实行的越严格越充分，二次隔离的危险和难度就越小。

设计中的有关考虑

2.1 一次隔离设备情况

P3实验室里一次隔离设备配备的是美国B2型生物安全柜。该生物安全柜不使用循环风，为全排型。其排风由两部分组成，一部是安全柜内部通过操作区的层流送风，使制品在百级环境下操作，这部分风量约占柜总排风量的60%，另一部分是通过操作窗口从外部吸入安全柜的排风道入口，使操作过程的气流保持在柜内不向外漂移而直接流入安全柜的排风道，这部分约占柜总排风量的40%。当操作窗口为正常开启度8寸时则保持安全的吸入风速0.5m/s。当操作的动作幅度大或快都会出现扰动气流，超过报警线的操作更是危险的感染源之一。



2.2 P3实验室的气流方向为单方向流动

在P3实验室的平面布局上明确人、物、洁净、污染的进出路线，明确划分出清洁区、半污染区和污染区。以污染区为核心经过多重屏障（须经双层连锁气闸门）和洁净区分离。污染区压力zui低以保证气流是从洁净区——半污染区——污染区，即从低污染度流向高污染度。该实验室试验间负压为-40Pa，准备间为和实验室的排风均经过两道高效过滤器后的负压管道到二楼顶上以>12m/s的风速排向空中，达到防止病原体从实验室中逃逸的目的生物安全柜-25Pa，气闸间为-15Pa，内更间为-5Pa，室压力形成一定梯度保证气流单方向流动。



2.3 P3实验室的空调系统独立而复杂

独立是指一个在分隔的独立区域专门作的一个空调系统；复杂是空调系统要和一次隔离的设备混合完成二次隔离且在系统配置上有变风量阀件和自己设计的带灭jun装置的排风高效过滤器等。生物安全柜的位置不仅与门口、走道有关也与风口位置有关，同样不能产生扰动、逆向、上升气流使操作者受到感染；生物安全柜安装后要进行调试以达到规定的指标，其中各运行状态的风量调整与空调密切相关，排风量约2000m3/h*台，它会导致房间的排风波动，严重影响着房间的负压值。房间小而风量变化大给设计带来很大难度。排风与生物安全柜须互锁；房间不许有瞬时正压的出现，排风与送风须互锁；在就是文丘里阀的使用。菲尼克斯的文丘里阀专门适合通风厨和生物安全实验室的使用。它有zui灵敏快速的反应速度在)秒之内，足以保证消除房间正压的产生。文丘里阀分为变风量型、双稳态型和定风量型。变风量阀可满足P3实验间的变风量控制要求又达到尽可能的节约能量。变风量阀的应用还解决了排风口不能多设的问题。在旧建筑中砖混结构墙洞不能开大开多，排风口的设置中充分利用了双层三七墙的特点，将两级高效过滤器以离污染源zui近的距离连续码放，做到使污染风道zui短。为完成消毒程序而装设了严格的气密阀。P3实验室的空调为全新风系统，为了保证实验室试验过程的连续运行采用了一备一用的送排风装置，等等。



2.4 P3实验室的其他设施均严格控制

我所的P3实验室电气实行双路供电，不设真空管线、给水、排水、工厂蒸汽

等。对P3专用脉动真空消毒器设备的给排水、蒸汽、真空排气等均由设备自身处理达标后方可排放。实验室必需的CO2气体管线设有在线过滤器和止逆阀，由机房进入P3准备间。各种设施的设置和安装均不能破坏P3实验室的气密性。P3实验室的自控系统为分布式控制，有上位机、下位机和通讯系统。有对负压通风的控制、显示、报警，温度湿度的控制（恒温恒湿机组）显示，对恒温室的连锁控制和温度显示，由于采用了文丘里阀和电动气密阀对风量的调节、负压的维持、各运行工况的转换提供了保证，在自控室对P3实验室的运行状况可以一目了然并进行操作。



2.5 P3实验室的安全使用除设计之外要验收合格，要严格操作管理。

如生物安全柜的各项测试验证、P3消毒锅的灭jun排放达标验证、空调系统的房间负压及排放达标验证等。实验过程禁止危险操作，必须严格执行《生物安全手册》。







P3生物实验室的通风空调系统设计



从2001年以后，我国对生物安全实验室的需求逐年增加，特别是SARS和高致病性禽流感yi情的暴发，使国家对实验室生物安全技术更加重视。P3生物实验室是生物安全防护三级实验室。生物安全防护实验室是指实验室的结构和设施、安全操作规程、安全设备能够确保工作人员在处理含有致病微生物及其毒素时，不受实验对象侵染，周围环境不受污染。



根据微生物及其毒素的危害程度不同，分为四级，一级zui低，四级zui高。P3生物实验室适用于主要通过呼吸途径使人传染上严重的甚至是致病的微生物及其毒素。当实验室活动涉及致病微生物传染或潜在微生物传染因子时如何避免环境污染和减少工作人员暴露的危险得到了世界范围内越来越广泛的关注。本文拟从工程应用角度介绍一下某P3生物实验室的通风空调设计方法，旨在提高生物安全实验室的空气质量。



某P3生物实验室的HVAC设计(一级)

1、工程概况(二级)

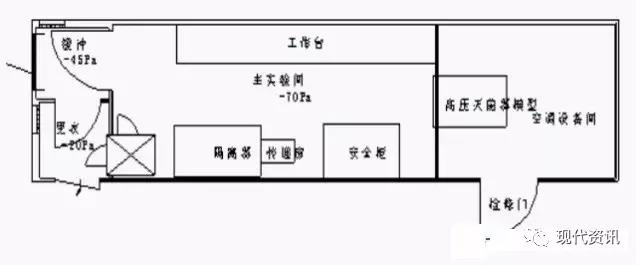

笔者参与了某P3生物实验室的设计和调试工作，现在对有关设计和调试中出现的问题做初步探讨。该P3生物实验室总面积约为25m2，共一层，建筑高度为2.900m。如图1所示该实验室由主实验间、缓冲间、更衣间、设备房组成。要求主实验间保持负压-70Pa，如图1所示：压力梯度从主实验间向外依次增高。

该设计的原则是依据《生物安全实验室建筑技术规范》（GB50346-2004.）和《洁净厂房设计规范》（GB50073－2001），满足生物安全三级实验室的实验功能要求、实验室内的温湿度、压差梯度、洁净度、气流组织

等要求。

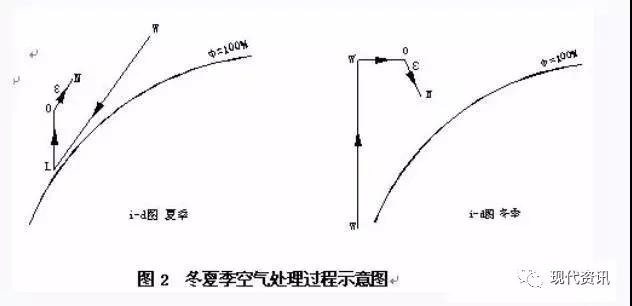

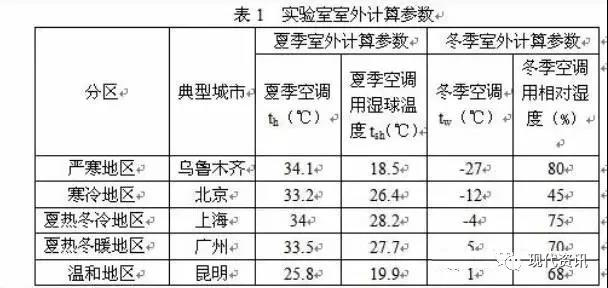

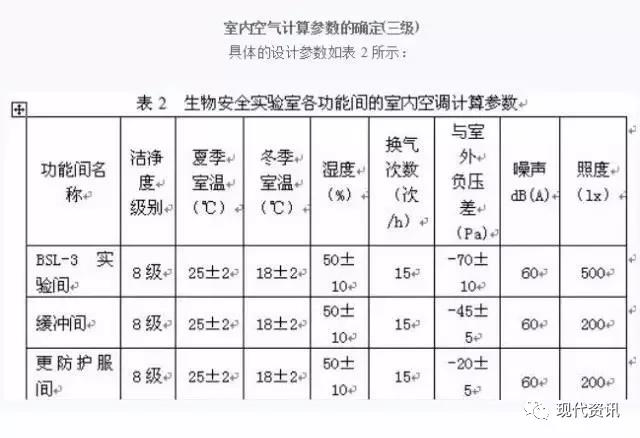

2、室外空气计算参数的确定(三级)

为满足P3生物实验室室内温湿度的要求，需要确定实验室所在城市的室外计算参数作为设计依据，也可以在全国五个建筑热工分区中分别选择一个具有代表性的典型城市的室外计算参数作为设计依据。具体设计参数见表1：

3、负荷计算(二级)

空调系统的冷负荷计算方法采用逐时冷负荷计算法，空调冷负荷包括围护结构传热形成的冷负荷、室内工艺设备、人员、照明等散热形成的冷负荷和新风冷负荷。由于该实验室门的密闭性较好且无窗，所以空调系统的热负荷仅考虑围护结构的耗热量。空调系统的湿负荷仅考虑人体散湿负荷。

 送风量计算(二级) 按公式计算送风量。

4、空调方式及计算(二级)

该空调系统应采用全新风系统，冬夏空气处理过程如图1所示。经计算某P3生物实验室空调系统夏季所需冷量为19.66Kw，再热量为1.61Kw，冬季所需热量为16.01Kw，加湿量为7.08Kg/h。



5、排风量计算(二级)

实验室排风量根据以下公式计算：

Q＝Q1＋Q2＋Q3＋Q4—Q5 式中：

Q－实验室排风量；

Q1－实验室送风量；

Q2－缝隙渗入风量；

Q3－开关门引起的渗入风量；

Q4－开关传递窗引起的渗入风量；

Q5－局部设备排风量；

6、空调方式及计算(二级)

该空调系统应采用全新风系统，冬夏空气处理过程如图1所示。经计算某P3生物实验室空调系统夏季所需冷量为19.66Kw，再热量为1.61Kw，冬季所需热量为16.01Kw，加湿量为7.08Kg/h。

 7、冷热源方案及节能(二级)

本设计中，考虑到生物实验室体积小、灵活使用的特点，选用的加热器和加湿器均选择可调节型。选用的冷热源为VRV小型热泵机组，其制冷量20.0kW，制热量为20.6kW，空调设备间选用窗式冷暖型空调机，辅助电加热器两个，共计18kW，加湿器选用电热加湿型，加湿量为8kg/h。

由于P3实验室空调系统采用全新风系统，应当考虑安装热交换器回收排风中的冷、热量。为了避免交叉污染，转轮式全热回收器是不能使用的，可以使用热管和板式金属热交换器。

8、气流组织(二级)

上送下回是传统的气流组织形式，由空间上部送入空气下部排出。该方式是适合生物实验室的气流组织形式，有利于改善工作区的空气质量，保证气流从低污染区域流向高污染区域，能够形成有利于实验人员安全的气流组织。该生物实验室的气流组织形式为：主实验间送、排风口对面布置，右侧三个均布高效过滤器送风口上送、左后侧高效过滤器排风口下排，形成有利于工作人员安全的气流组织。缓冲间、更防护服间进口上部设高效送风口，送风口对角线的壁板下侧设高效过滤器排风口，上送下排使得气流由洁净区流向相对污染区。但是，此种气流组织容易造成排风高效过滤器后面的操作空间过小，无法进行检漏，确保生物实验室的安全。应当在设计排风口位置是充分考虑排风高效过滤器检漏的操作空间。

9、结论(一级)

目前，P3生物实验室的建设在我国刚刚起步，在建造生物实验室时，规范设计十分重要。本文通过某工程实例讨论了P3生物实验室的通风空调设计方法，供设计人员参考。





P3级实验室设计与施工



P3级实验室

根据有关统计资料表明，P3实验室事故感染率30％是由气溶胶扩散引起的，而气溶胶的易生性,易散性,而且不易被人察觉,因此在P3生物实验室内必须采取严格的隔离预防措施。其中在二级防护中，建筑隔离和空调系统设计是建设P3生物安全实验室的关键,而安全设计尤其重要，应引起我们足够的重视。



建筑平面的合理布置、工艺流程的科学划分直接关系到 P3生物安全实验室 安全使用。我们在建设P3生物安全实验室时，从安全使用,科学管理二方面着手,对世界上一些发达国家P3生物安全实验室布局,分区进行了分析和整理，结论是P3生物安全实验室大致可分为“三区二通道”、“三区一通道”，“单区单通道 ”等形式。经研究我们认为P3生物安全实验室建设是一套系统工程，平面布置是系统工程的一部分。应根据我国目前实际现状，结合我国《生物安全实验室建筑技术规范》要求,布置P3实验室平面，zui后我们采用“三区一通道”形式布置。



1

人流

一更〔换鞋〕→二更〔清洁〕→缓冲〔清洁〕→内准备（半污染）→缓冲 〔污染〕→主实验室〔污染〕

2

物流

外准备〔清洁〕→灭jun→内准备〔半污染〕→主实验室〔污染〕 按“三区一通道”形式布置，优点是可以减少污染源扩散空间，缺点是人，物双向进出，会造成交叉污染。因此应根据实验对象的要求，科学布置平面。根据工艺流程我们将P3实验室划分为污染区、半污染区、清洁区。各区之间设置缓冲间给予隔离，确保各区安全，可靠。

3

压力梯度

理的压力梯度是关系到P3实验室的正常运转和工况稳定以及实验人员的舒适性，负压越大，对围护结构气密性要求越高，初投资和运行费用增加，反之负压越小，对实验室安全带来隐患．因此整个P3实验室压力梯度需要综合平衡，每级级差负压值取－10～―15Pa为宜.





空调设计-设计参数确定

1

温湿度

P3实验室内工作人员身穿防护服，透气性较差．要求室内温度低一些，而相对湿度不能过高，过高容易产生“菌尘”。因此温湿度设计参数我们定为温度22～24℃,湿度50～60％

2

冷热源

根据P3实验室工作的特殊性，有时需要24小时工作，如冷热源接大楼中央空调显然不合理．因此我们采用单独风冷热泵机组．夏天进出水温为7/12℃，冬天进出水温为45/55℃。冷热水通过水管接至洁净空调箱进行制冷或制热。由于P3实验室为全新风洁净空调系统，冷热负荷比较大，设计要求双压缩机，双风机，智能化化霜以及远程控制和报警功能。

3

新风量

P3实验室必须是全新风空调系统,不允许回风。全新风空调系统投资大,能耗高。与我国现行节能标准有矛盾,但P3实验室建筑面积较小,空调工作时间为间断性,为确保使用的安全性,采用直流式空调系统是必要的。我们通过围护结构的严密性来降低送风量，而对围护结构进行保温减少冷热负荷损失，zui大限度减少P3实验室运行费用，使它能安全、经济、合理地运行。

4

洁净度和换气次数

P3实验室属生物洁净室范畴,它即要考虑尘埃数又要计算细菌数。生物实验室对负压要求严格,但对室内洁净度要求不是很高,我们取定主实验室和内准备为一万级,其它区域为十万级。







P2实验室二级生物安全实验室主要技术指标的确定



 P2实验室即二级生物安全实验室，相当于BSL-2实验室。



一、主要技术指标的确定
 BLS-2 实验室主要用于初级卫生服务、诊断和研究，其实验对象的危害等级为Ⅱ级（中等个体危害，有限群体危害），具体定义为“能引起人类或动物发病，但一般情况下对健康工作者、群体、家畜或环境不会引起严重危害的病源体。实验室感染不导致严重疾病，具备有效zhiliao和预防措施，并且传播风险有限”。据此，待颁布的国标《生物安全实验室建筑技术规范对 BLS-2实验室规定了以下技术指标(静态):
1、洁净度：无要求
2、zui小换气次数：可开窗通风
3、与室外方向相邻相通房间的压差：无要求
4、温度℃：18~27
5、相对湿度％：30~70
6、噪声dB(A)：≤60
7、zui低照度lx：300
*上诉指标是建立BLS-2实验室的zui低要求，建设者可根据实际需要
适当提高相应指标，如洁净度、压差等。

二．建筑、结构和装修要求
现在BLS-2实验室大多数是在原有建筑物内进行改建，不同于新建的BLS-2实验室（国标中，要求新建BLS-2实验室宜离开公共场所一段距离），在与相邻其他房间之间，存在着一个相对隔离问题。所以在原有建筑物中改建BLS-2实验室，应重点注意以下几个问题。
1、在共用建筑物中建BLS-2实验室，应设可自动关闭的带锁的门，必要时，可设立缓冲区域，如缓冲间等。
2 、如果没有机械通风系统，应有窗户进行自然通风，并应有防虫纱窗。（一般情况下，应有机械通风系统，否则，温湿度指标难以保证）。
3、应有防昆虫、鼠等动物进入和外逃的措施。

三．空调、通风和净化
为满足BLS-2 实验室温湿度要求，宜配备机械空调通风系统，有特殊要求的可增设设计要求，如增设净化要求并按净化要求进行送回（排）风系统设计等。这方面，应重点处理好以下几个问题：
1、可以采用带循环风的空调系统。如果涉及化学溶媒，感染性材料操作和动物实验，则应采用全排风系统。
2、生物安全柜与排风系统连接
I级排风比例100%，密闭连接。
II级 A型排风比例30%，可排到房间或设置局部排风罩。
B1型排风比例70%，密闭连接。
B2型排风比例100%，密闭连接。
3 、实验室内各种设备的位置应有利于气流由“清洁”空间向“污染”空间流动，zui大限度减少室内回流与漏流（生物安全柜一般应置于室内气流zui下游，即zui远离送风口处）。
*生物安全柜的排风不能代替室内排风。

四．排水
含菌污水应经高温高压消毒或化学消毒后排放至市政污水排放公用系统。

五．电气设置
1、应设专用配电箱。
2、电源宜设置漏电检测报警装置。
3、应有可靠的接电系统，其接地电阻不宜大于1Ω。
4、实验室入口应有实验室工作状态的文字式灯光讯号显示。
5、应设紧急发光疏散指示标志。

六．消防
建筑物耐火等级不低于二级。

七．应配备的工艺设备
1、生物安全柜
（1）产生微生物气溶胶或出现溅出的操作，可使用I级生物安全柜。
（2）处理感性材料，应使用II级生物安全柜；
（3）处理化学致癌剂、放射性物质和挥发性溶媒，应使用Ⅱ-B级生物安全柜。
2、高温高压灭jun消毒柜。
3、洗眼器，必要时应设置应急喷淋装置。
*超净工作台不属于生物安全柜，不能用于生物安全操作。
BLS-2实验室是用于初步的生物安全实验，国标明确了相应要求。建立BLS-2实验室应根据国标、在保证安全的前提下确定建设目标，建立的实验室应该是安全的、经济的实验室。

P2级实验室一般规范　

一、隔离的设备
1) 需设置生物安全操作装置（di一级或第二级），且要做定期检查。
2) 为了处理重组体，而使用容易产生气雾的磨碎机、冷冻干燥器、超音波细胞打碎机及离心机等仪器时，需把这些仪器放置在安全操作装置中。但若机器已经有防止气雾外泄的装置，则不在此限。
3) 实验室需具备处理污染物及废弃物灭jun用之高压灭jun器。

二、实验实施要项
1) 进行实验时，需关闭实验室的门窗。
2) 每天实验结束之后一定要灭jun实验台及安全操作装置。如实验中发生污染，需立即加以灭jun。
3) 与实验有关之生物材料之废弃物，在丢弃前需做灭jun处理。被污染的器具需先经高压灭jun后，再清洗使用或丢弃。
4) 不得用口做吸量操作。
5) 实验室内禁止饮食、吸烟及保存食物。
6) 操作重组体时需戴手套以防污染，操作完毕后及离开实验室前需洗手。
7) 在所有的操作中，应尽量避免产生气雾（例如，把烧热的接种用白金环及接种针插入培养基时，若发生大量气雾，就可能造成污染）。亦应避免将吸管或针筒内之液体用力射出。
8) 要从实验室搬离被污染物品时，必需将其放入坚固且不外漏的容器，并在实验室内密封之后，才可运出。
9) 防除实验室的非实验用生物，如昆虫及鼠类等。
10) 若有其它方法可用，应避免使用针头。
11) 实验室内，要穿着实验衣，离开前要脱掉。
12) 禁止对实验性质不了解的人进入实验室。
13) 实验进行中，要在实验室之入口，标示「P2级实验室」，并挂上「P2级实验进行中」的标示。而且保存重组体之冰箱及冷冻库也要做同样的标示。
14) 实验室要经常清理，保持清洁，不得放置与实验无关的物品。
15) 安全操作装置内的HEPA过滤器，在更换前、定期检查时及实验内容变更时，需密封安全操作装置，每立方公尺用10公克的甲醛熏蒸1小时，去除污染。
16) 若在此级实验室内同时进行P1级的实验时，需明确划分实验区域，小心进行操作。
17) 需遵守计划主持人所规定之其它事项。







二甲医院检验科设计规划要求



一、临床检验室应设于近检验科入口处；为门诊服务的临床检验，应有标本采取室和等候处。

二、生化检验室应设通风柜、仪器室（柜）、药口室（柜）、防振天平台；并应有贮藏贵重yao物和剧毒药品的设施。

三、细菌检验室应设于检验科的尽端。设无菌接种室时，应有前室；如设培养基室，操作台应右侧采光；接种室与细菌检验室、培养基室之间应设传递窗。

四、检验室应设洗涤设施，细菌检验应设专用洗涤设施；每一间检验室至少应装有一个非手动开关的洗涤池。



血库

一、宜临近手术部，并不得与产生放射线的用房贴邻。

二、由贮血、配血、清洗、消毒等室组成；规模较大者贮血与配血室宜分室，与走道之间应设前室。设于检验科的血库应有适当的卫生隔离。

三、有自采血的血库，应增设献血室、灌液室、血细胞分离室，以及献血员休息室，并应自成一区。



室内布置：为方便工作和仪器维修，在大型实验室中，采取房屋中间摆设大型和主要仪器设备的办法，这不仅便于仪器工作时散热、故障维修，而且便于清洁卫生。标本处理、分配、加样和一些不需要上机操作小实验，则在墙边工作台上进行。这样布置对工作人员流动和样本的转运也十分方便。小型实验室因空间受限，工作台一般设在墙边。



环境选择：为方便患者和临床科室送标本，检验科实验室应选择在大楼二或三楼，楼下为急诊科与收费处等，楼上集中了除感染科外的所有住院临床科室，无论中晚班各种急诊化验(日班另设有门诊化验室)、还是日常化验均十分合理方便。



房间分配：现代检验仪器设备朝着大型化、自动化流水线方向发展，为此，我们打通原有的空间思路，从发展眼不定拉，采取了建立大型实验室为主的措施，在朝南房间把生化、免疫检验室合并设讲在一间。



水源设计：所有的实验室都安装了清洁池(独立专用洗手池)和污染池(洗涤与染色用)，下水道均直接接入医院污水处理系统。洗手池用脚踏式控制，不仅符合实验室卫生要求，也比较耐用。污染池用于洗涤实验污物，为防溅做成了深水池。



电源设计：实验用仪器及辅助用电设备事先进行定位，装配好电源插座，且和照明电源分开接线，互不干扰。重要仪器设备均配备不间断电源(UPS电源)和专用接地线，并考虑预留了不少今后实验室发展可能会购置的仪器及临时用电源插座。

照明设计：实验室内照明设备以荧光灯为主，与工作台面平行半隐形安装在抛光天花板内；走廊上采用白炽灯，不同照明光源相结合，使实验室内产生舒适、美感的视觉享受。检验科大门、急诊窗口、值班室配置醒目灯箱,方便群众夜间查找。为有效地保护工作人员和避免标本污染。细菌室按有关要求安装4支30W紫外线灯，作为常用的消毒设备，也半隐形在天花板内。



主任办公室、生化检验室、微生物检验室、免疫检验室、放免测定室、临床检验室、血液细胞形态室、输血科、采血室、标本接收处理室、污物处理清洁室、试剂储存室、文件资料室、会议接待室和值班室。

限于人员配置和部分检验项目开展的业务量，采用金字塔的管理模式，主要分为“生化”、“临检”、“微免”三大块，分别由3名主管检验医师分担组长，落实质量控制、仪器保养、业务核算和日常检验工作，对副主任技师（科主任）负责，每组配置2名检验医师进行全mian的日常检验工作，配合完成一些业务量较少的检验工作（如配血交叉试验），



实验布置



2.1 周边环境



由于未单独设立门诊检验科，实验大楼处于门诊部和住院部的中间位  置，稍靠近于门诊部的各科诊室。在实验大楼和门诊主要诊室之间有一遮雨天桥相通，宽3m，平坦，无台阶，便于特殊患者通行。南方地区潮湿天气多见，故将检验科设在3楼，1楼为地下车库，2楼为放射科，4楼为心电超声等辅助科室。



2.2 实验室基础装修

2.2.1 地板采用水磨，每个实验室的墙壁离地1.5m以下耐腐白瓷砖衬用，墙壁采用熟石灰粉刷。

2.2.2 每个实验室或每个工作台配备的洗手池下水管道采用防腐性良好的PVC管，水池的水龙头均为脚踩式开关。

2.2.3 实验室整体座北朝南，每个实验室有1.2m*1.2m的铝合金窗，采光良好，南侧置予黑红厚布窗帘以防太阳暴晒实验室设备。检验科大门宽度是2.9m，各室门宽为1.0m铝合金推拉门，保证大型仪器运转。

2.2.4 室内光源  均使用荧光灯。

2.2.4.1 照明设备的开关安装在每个工作室的出口或入口处。

2.2.4.2 照明设备安装成与工作台面呈垂直或对角线，这既统一布局又可消除物体遮挡产生的阴影。

2.2.5 天花板统一使用防火板吊顶装修，内藏通风排气管道和消防喷水管道。

2.2.6 科室集中使用大型UPS电源，放于仪器设备集中的实验室角落，单独用一可散热的不锈刚制百叶窗隔离。

2.2.7承受力、对热、酸碱、染液、有机溶剂和冲击的抵抗力是选用工作台材料的重要因素，实验工作台使用精加工的黒色表面，能有效地减少反射光和眩光，以减轻眼睛的疲劳。

2.2.8 供坐着操作的工作台般高度为76cm，供站着操作的工作台高度为91cm。

2.2.9 椅子选用高度可调节、可旋转、坐垫和背部靠垫舒适的。

2.2.10 每个实验室配备1.5匹以上冷暖空调和通风排气系统。

2.2.11 各实验室下水管道统一将工作废液引至1楼车库底下的污水池中，医院院感控制科专人处理后排放。

2.3.1.4 主要的检验工作区设在大楼平面南侧的标本接收处旁大实验室，面积75.4m2，集中了科室主要的大型的、常用的仪器设备。有全自动生化仪，血气分析仪，血细胞分析计数仪，尿液工作站，血凝分析仪，血液流变分析仪，免疫酶标仪、洗板机，旋转震荡仪，血沉仪，显微镜等等。所有设备统一使用UPS稳压电源。考虑工作时人员的流动性不同，在靠近标本接收处的工作区一侧主要行体液、分泌物等杂项检验，里边放置较大批量的、相对少人员流动的免疫、生化仪器设备。

2.3.1.5 血样检验是工作中zui大部分的标本。分离血清时，离心机的高速运转常常对电子设备产生干扰③，故在仪器设备集中的工作区隔壁单独设立一标本准备区。如当遇到某单位大批量采血体检时，该血样准备区可增设为采血室。

2.3.1.6 标本准备区再进去为大楼固定设计的备用楼梯，我科予以保留，作备用安全出口，平时为保证科室安全管理，装一铝合金玻璃门，为关闭状态。遇紧急情况，可破门开通。

2.3.1.7 考虑微生物的安全防范，将微生物检验室单独设立在人员较少流动的科室里头。严格实行生物安全二级管理④。

2.3.2 科室北侧主要作储存区域。

2.3.2.1 科室大门口处的电梯旁为全科的实验试剂准备区。如染色液的配制、洗涤剂的稀释。但不作试剂储存。

2.3.2.2 隔壁则为储存室，整齐摆放科室的药品、试剂、消耗品等，防潮，防火，有稳定的冷储藏设备，为重点安全区。由科主任和科副主任分管钥匙。严格执行领取登记制度。防止试剂丢失浪费，防止毒害药品外流。

2.3.2.3 由于科室工作面积大，目前开展项目较不全mian，特留一个预备实验室，供未来新开展项目或科研时拓展使用。位置处于主要检验工作区的正对面。

2.3.2.4 二级医院必需有单独输血科。考虑检验人员紧缺，将输血科设立于检验科，由本科人员进行配血工作。血库的样品检测由本科免疫组人员完成。紧接着两个备用实验室的输血科分隔两块，里边为库存血储放，加一门锁保证安全。外头为血交叉工作区。

2.3.2.5紧挨输血科的实验室为洗涤室，由科室卫生工人全mian进行实验用具的洗涤，废液的处理，污染物的隔离，消毒液的使用。

2.3.2.6 洗涤室的隔壁为放射免疫测定室，严格执行放射物品的规范化管理。

2.3.2.7 储存室再进去则为资料室，保存科室的各种工作数据和原始资料，以及一些和检验有关的文献档案。未经科主任许可，非相关人员不得进入。

2.3.3 科室zui里面为管理区，分列主任办公室和学习会议室。

2.3.4 从科室门口到备用安全楼梯之间的主要工作区的走廊，墙壁全采用强化玻璃，保证能及时监视实验室内的安全运转情况。



检验科空间保证了实验室检测质量和工作人员安全的基础。防止了空间不足引起的实验室安全隐患和实验室的工作质量。根据科室工作安排，将主要设备集中放置于宽敞大实验室中，解决了空间的合理化分配。同时，足够的实验室空间保证了在较长时间内能容纳新添置的仪器设备。在分配实验室区域方面，充分考虑了工作人员、病人流动和样本的转运。从业务量的多少和生物安全管理出发，将有效的空间划分为清洁区（主任办公室、值班室、学习室），缓冲区（储存区、供给区），污染区（工作区、洗涤区、标本准备区）。对每个实验室的每一具体区域的门、工作台和仪器作周密布局。

安全性方面，对于防火、防震、防盗、防生物扩散、防放射物扩散等，都作了详细的规划。特别在生物安全方面，达到了生物安全二级管理。如：

1、 制病源的设施有带锁的门，属专人管理。

2、 新建实验室选址周边没有生活区，商业区，远离了公共场所。

3、 每个实验室有一个洗手池。

4、 实验室内使用水磨地板，设计便于清洗。

5、 实验台表面能防水、耐热、耐有机溶剂、耐酸碱。

6、安装生物安全柜时，考虑了房间的通风和排风，不会导致生物安全柜超出正常参数运行。生物安全柜远离门、远离能打开的窗，远离行走区，远离其他可能引起风压混乱的设备，保证生物安全柜气流参数在有效范围内。

7、洗手池中有眼睛冲洗装置。



总之，检验科的工作是相当繁琐的。您不仅要向病人、医生提供各种检验报告及数据，还要进行检验科设备的保养和维护。确立检验科在整个医院临床检验工作的地位，在全mian建设检验科或深化改革的过程中，一方面要根据医学的新发展和形势发展的需要，大力提升检验科的地位；另一方面整合医院现有的检验资源，由检验科统一作出规划安排，以达到zui佳配置和组合。







疾病预防控制中心实验室空调通风系统的设计要求



疾病预防控制中心(简称疾控中心)的建设重点在实验室,而实验室建设重点在于空调通风系统。实验室环境于空调通风系统而言主要是对压力梯度、洁净度及温湿度等方面有一定的要求。



通常,以空气洁净度(空气中悬浮粒子洁净度)为指标的洁净实验室,可分1～9等级,1级为洁净度zui高。疾控中心实验室常用的有5级(百级)、6级(千级)、7级(万级)和8级(十万级)。



对于以生物安全为核心的生物安全实验室,根据其所处理对象的生物危害程度和所采取的防护措施把生物安全实验室分为4级,即BSL-1、BSL-2、BSL-3、BSL-4实验室,ABSL-1、ABSL-2、ABSL-3、ABSL-4为动物生物安全实验室,一级防护zui低,四级防护要求zui高。笔者根据实际工作经验,依据相关技术规范,针对不同类型实验室空调通风系统设计要求进行探讨。



1

疾控中心实验室的分类



对于不同类型实验室,其空调通风系统有不同的要求。在进行疾控中心实验室设计时,根据不同实验室的实验室压力梯度、洁净度与温湿度要求,结合生物安全等实验室专业要求,将实验室大致分成五种类型。



1.1 第1类型 既要保证一定压力梯度又要保证相应洁净度要求的负压实验室。此类实验室主要包括BSL-3和BSL-4实验室,也包括一些负压状态下的BSL-2实验室。对BSL-3和BSL-4实验室的建设要求,GB50346-2004《生物安全实验室建筑技术规范》做了严格的规定。



1.2 第2类型 有洁净度要求且具有相对压力梯度的正压实验室。此类实验室主要为单纯性洁净实验室,包括SPF动物实验室、部分卫生微生物实验室、ICP-MS分析仪器实验室等。



1.3 第3类型 要保证一定压力梯度但对室内无洁净度要求的负压实验室。对于一些具有较高风险的BSL-2实验室,可按负压进行设计。如流感实验室、结核杆菌耐药实验室等。通常,在实验室建设中,负压与洁净是相伴设置的,但是,当受条件限制时,根据具体情况也可省去洁净条件,仅按负压条件设置。



1.4 第4类型 对温湿度有较高要求的恒温恒湿实验室。此类实验室主包括环境空气仓、空气消毒实验室、昆虫饲养室、杀虫模拟现场等实验室。



1.5 第5类型 对压力梯度、洁净度及温湿度都无具体要求的普通实验室。此类实验室包括大部分理化实验室(如:化学分析室、样品处理室、气相色谱室、气/液质联用仪、原子吸收室等实验室)、BSL-1实验室(包括分子细菌学实验室、免疫学实验室、肝炎实验室、厌氧实验室等)。



上述分类是按照实验室所需要满足的主要环境条件进行的,是相对的分类,在实际工作中各类实验室的环境要求往往是相互交叉的,特别是1～4类实验室,通常是要求负压/正压、洁净度、温湿度同时具备。



2

不同类型实验室空调通风系统设计要求



对于不同类型的实验室,由于室内环境的要求各不相同,其室内气流控制形式、压力梯度、洁净度、换气次数、温湿度、噪声等方面的需求也各有不同。



2.1 第1类型实验室 实验室内部环境的要求比较高,负压状态下BSL-2实验室主实验室相对于大气压为-20～-30Pa,相邻相通房间压差为10～15Pa,洁净度为7～8级〔1,2〕。如果涉及较大潜在危害的操作,宜采用全新风空调系统〔2〕。



BSL-3、BSL-4主实验室相对室外大气压,污染区为-40Pa(名义值),实验室环境洁净度级别为7级或8级。为确保实验区域内的稳定的压力梯度,空调系统可采用定量送风、变频排风等通风形式。气流组织采用对侧上送下排方式,主实验室的送风口设置在生物安全柜的对面上方顶棚处,尽量靠近侧墙;排风口应设置在生物安全柜后下方侧墙处。为了提高气流的均匀性,送风口与排风口应采取“一”字满布方式,以提高空气流线的平行度与合理的流向,降低含毒气体流经工作人员呼吸带的可能性。主实验室送排风口的布置方式及气流组织如图1所示。

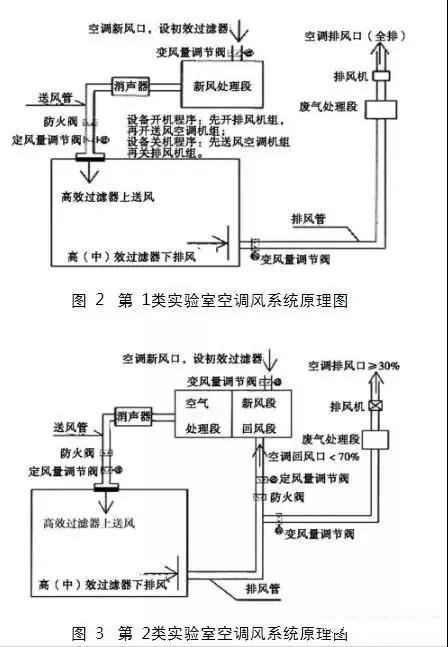

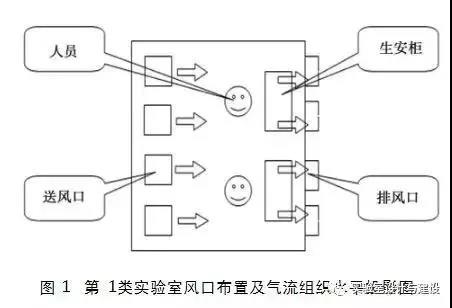

对于第1类型实验室的不同功能类别实验区域宜采用独立的空调系统,以防止交叉污染。实验室要有较好密闭性,空调系统送风必须经过低、中、高三道过滤后才能送入房间,排风同样需经高效过滤处理后才能外排。此类实验室的送排风方式如图2所示。









2.2 第2类型 此类实验室对室内的洁净度有较高的要求,不同等级的洁净室及洁净室与非洁净区之间的压差应≥5Ｐａ，洁净区与室外的压力梯度<10Pa〔4〕,以防止洁净级别低区域的气流进入洁净级别较高的区域。洁净实验室的空调通风系统,宜分别独立设置;若采用合并系统,则应按功能、类别进行分类组合,相对独立设置,不同功能类别的实验室,不得共用新风、回风和排风系统,以防止不同实验室的空气随回风相互混合〔1,5〕。



空调系统采用上送下排的送排风方式,百级洁净实验室要采用垂直单向或水平单向流的送排风方式。送风均需经过三级过滤,排风同样作相应的过滤处理后才能高空排放。在处理此类实验室时,又可根据实验室是否可以利用回风分为两种不同要求的实验室。一种是全新风空调系统实验室,不能利用回风;另一种是利用回风空调系统实验室。一般,从节约能源和降低运行成本的角度考虑应当利用回风,但对于实验室不主张过多利用回风,以保证环境与实验人员及动物的安全。利用回风的实验室应保证供给洁净室内的新鲜空气量≥40m3/(h·人)。利用回风空调系统实验室送排风方式如图3所示。

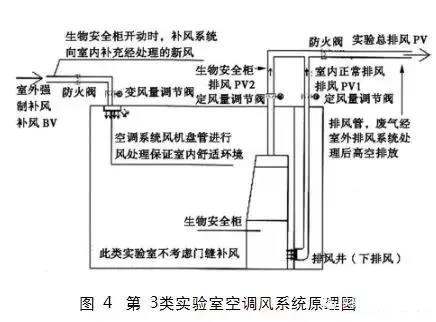

2.3 第3类型 为减少运行费用,可以设置一些只要保证一定压力梯度但无洁净度要求的负压实验室。此类实验室需要在主实验室外设一个缓冲间,以保证主实验室与外界的物理隔离。主实验室分别与外部大气压和辅助实验室有-20～-30Pa的压力梯度。同时,为保护实验人员和实验环境,通常会设置BSC-Ⅱ级别生物安全柜,安全柜包括内排式与外排式。当不使用生物安全柜或使用内排式生物安全柜时,对室内气流不会产生额外影响,室内送排风仅需满足室内合理换气次数,并维持正常的压力梯度即可。当使用外排式生物安全柜时,由于生物安全柜的向外排风,会造成室内压力梯度的增大。如压力梯度过大,超出正常范围,则有必要在限定的时间(有关标准要求时间为<1s)内对室内进行补风,或减少室内排风,以确保室内压力梯度相对稳定。通常为保持实验室环境温度,不宜直接从室外向室内进行补风,最好经过空调系统。第3类型的实验室空调系统送排风方式如图4所示。

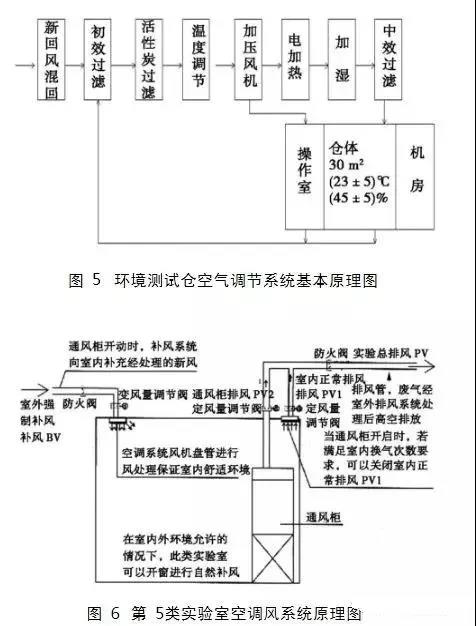

2.4 第4类型 实验室对室内的温湿度有较高的要求,如环境空气仓:在进行室内空气中挥发性有机物的测定与评价实验时,温度为(23±0.5)℃,湿度为(45±5)%,换气次数为1次/h;在进行空气净化器和空气杀毒剂等空气清洁产品的净化、杀毒效果实验时,温度、湿度的要求同上,换气次数为0次/h,即零换气;全系统不得发生结露现象,以避免被测物溶于水中,影响测试结果的准确性;进入仓体的空气应清洁,其中甲醛浓度或其他干扰测试结果的物质浓度必须<6μg/m3。环境测试仓空气调节系统基本原理见图5〔1〕。



2.5 第5类型 因无压力和洁净度要求,空调系统处理比较简单,通常可以考虑按一般舒适性的空调系统进行设计,在实验室内保持一定的温度与湿度即可。如果外界环境允许,实验室通常可以在开窗的情况下进行实验操作。但当实验室内设有通风柜或外排生物安全柜时,要考虑房间的补风。当对实验室温湿度要求不高的情况下,可以开窗从室外直接进行补风;当室外环境比较差,或者说地区的四季的温差相差比较大时,采用开窗方式补风,会对室内环境会造成比较大的影响时,则需考虑采用补风型通风柜,也可对实验室进行补风:在这种情况下,通常考虑另设一套补风系统,补风应根据实验室的环境作相应处理,如调温、调湿、除尘等。采用这种补风方式,通风柜排风与补风系统需进行联动控制,才能保证实验室环境的相对稳定,减少浪费。第五类型的实验室空调系统送排风方式如图6所示。3 不同类型实验室空调通风系统设计参数的选择。

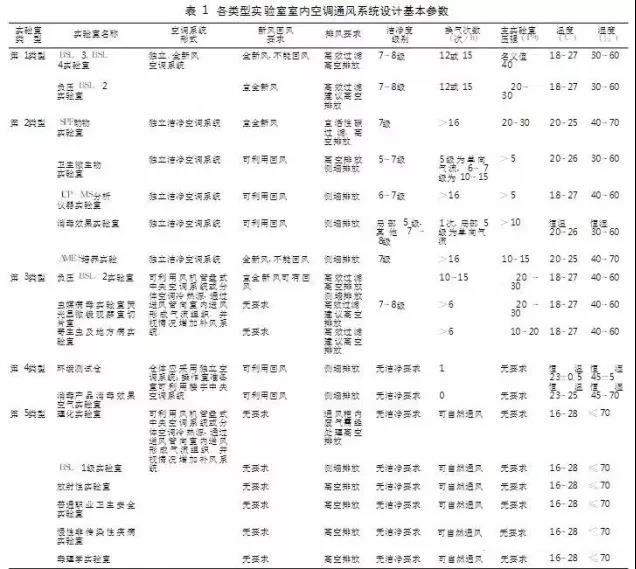

对于不同类型的实验室,进行气流控制系统设计时,需根据实验室的功能要求,来确定实验室中压力梯度、洁净度、换气次数、温湿度、噪声、气流方向与送排风形式等参数。见表1。





实验室建设不仅要考虑室内的舒适性,更要考虑实验室环境的安全性与避免交叉污染的相对独立性。空调通风系统作为实验室建设的重要环节,事关实验室环境和人员安全。如何选择安全、合适、节约资源、降低运行费用的空调系统是实验室建设时需要慎重考虑的问题。建议疾控中心建设时,在平面规划设计上结合实验室工艺需要,尽量考虑将具有同样空调通风要求的实验室进行合理的整合与布置,以节约投资,降低运行费用,提高管理效率。







疾控中心实验室设计方案



疾控预防和控制中心(CDC)是一个与人们生活息息相关的国家部门，其建设水平的高低反应了一个国家对社会公共卫生安全的保障程度。自全球性的SARSyi情和禽流感发生后，国家加大了在这方面建设的力度，并投人大量的资金对各省、市、县的CDC进行改建或新建。



1 CDC要求具备的功能



从 CD C 的服务对象来分主要为二大类:一类是服务于公共卫生，主要涉及到食品、日用品等国家要求的一些检验科目，如:微生物学检验、卫生学检验等。另一类是为了应付突发事件的科目，如:突发的yi情、流行性疾病等。省、市、县的各级CDC所需的检测要求和内容是不一样的，但总体来说内容比较繁多，主要包括:疾病预防和控制、突发公共卫生事件应急处置、yi情及健康相关因素信息管理、健康危害因素监测与控制、实验室检测分析与评价、健康教育与健康促进、技术指导与应用研究等职责。其zui大检验的类别数量为25项、内容数量为79项、项目数量为225项，具体测试的项目主要有:寄生虫、性病和艾滋病、鼠疫、理化分析、卫生微生物、病原微生物、毒理实验、病原微生物、急性传染病、病媒、虫媒、血吸虫等。正因为CDC担负着以上的检测任务，所以其工作的程序安排，包含着很大部分的不确定性，除了在管理上采取相应的措施和制度外，实验室的布局和硬件的设施也是尤为重要的环节，在某种程度上说是至关重要的。



2 目前的状况



近年来，随着人们生活水平的不断提高，国家加强了这个领域的投人和建设，特别是SARSyi情的爆发和禽流感的发生，使人们看到CDC在保障人民健康中的重要性，从而促进了各地CDC的建设。就目前而言，国家还没有一个完整和系统的关于CDC的建设规范，而是套用和引用一些相关领域的规范，目前使用的规范和准则主要有:《微生物和生物医学生物安全通用准则》WS233-2002,《生物安全实验室建筑技术规范》GB50346-2004,《实验室生物安全通用要求》GB19489-2004,《科学实验建筑设计规范)JG J91-93,《采暖、通风、空调、净化设备术语》GB/T16803一1997,《洁净厂房设计规范》GB50073-2001,《洁净室施工及验收规范》JGJ71-1990。还有一些通知和参考条例，如:卫生部办公厅、国家发改委联合颁布的:卫办疾控发(2004)108号文、农业部第302号公告关于兽医实验室生物安全操作技术管理规范等。



3 存在的主要问题



目前CDC存在的不足之处主要有:选址不合 理。有的设置在居民密集区和较繁华地区;与周围建筑物的间距不够。存在这样的局面除了原来选址时就没有考虑到外，还由于城市建设不断发展，原来存在的空间被占用。实验室分区不清，布局设置不合理。各个科室的部分功能重复设置，这样既增加了仪器的配置也增加实验人员的数量和增加实验面积，同时也会引起一些管理不便。按照目前的使用情况来看，由于每个科室都设置了相对较完备的实验设施，一个科目的内容基本上能在一个科室里完成，这样就会使一些具有相同和类使得实验仪器重复设置，而且对于这些项目的测试，由于每个操作人员的使用和操作习惯，也有可能引起数据的不统一等。因此一个完善的布局不仅仅是一个硬件问题，更牵涉到管理理念和方法的转变，如果有一个好的布局，也为管理水平的提升打下良好的基础。所以，我们在改造和新建CDC时应该掌握这样一个原则:尽量利用有限的资金和人力资源，完善和发展各个科目的实验环境，在具体实施过程中应注重经济性、实用性和发展性的综合考虑。



4 解决方案



4.1 选址



根据2004年4月关于疾病预防控制中心基本设施建设标准的讨论稿的精神，疾病预防控制中心的房屋建设，包括业务用房、实验用房、行政用房、保障用房和公共配套设施用房等部分。而其他公共配套设施，系指采暖热源、洗衣房、固体废弃物处置、废弃放射源存放、托幼院、职工食堂等，应该尽量一拖社会化服务来解决。



疾病预防控制中心的选址应符合当地城市的总体规划和布局要求;并宜符合下列要求:利用城市基础设施;地形比较规整、交通方便;不宜与市场、学校、幼儿园、公共娱乐场所毗邻;应该避开化学、生物、噪声、振动、强电磁场等污染源及易燃易爆场所;此外，总平面布置应充分利用地形地貌，科学布置各类建筑，正确处理功能分区之间的相互关系，合理组织人流、物流。



目前很多地方的CDC由于历史缘故，建设在人口比较密集的地方，或原来建在离市区较远的地方，但随着城市化规模的扩大，也逐渐融人其中。因此在新的建设中选址方案一定要请相关部门进行分析、比较，还要根据城市的整体发展规划，并结合危急状况下的应急预案，找出zui佳选址位置。



4.2 实验室布局



4.2.1 应该根据CDC日常工作的特点，如实验项目范围较广、需要应付突发事件、今后发展功能扩展的需要等原则进行规划和设计。



按照相关规范和要求，实验区域和办公区域一定要分区。如为了节省占地面积，需将办公和实验都建在一幢楼中时，必须做好分区划分。分区一般有两种形式:一种是按照平面分，也就是按楼层分，即将办公区域设在较低的楼层，实验区域布置在上面的层次。但这样的布置要注意几个问题:虽然在zui底层布置了办公区域，但必须留有一定的区域留作收样和发实验报告用。另一种就是垂直分，即以建筑物中部楼梯作为分界线，楼梯的一侧可作为实验区域，另一侧作为办公区域，中间用门将两个区域分开。如果是两边设楼梯的形式，那这两个区域可以完全分开。



物流和人流的路径应分开，特别是有净化要求的区域和有较严重污染物产出的区域。同时将物流分为干净和污染物分别走的通道，可以避免交叉污染。一般高于三层的建筑物，建议设置电梯比较好。



4.2.2 A+B模式



目前CDC的实验室布局通常按照科室的编制进行配置，每个科室的实验室配置都相对完善，这样的布局可以使一个科室所辖的实验项目均可在本科室的实验室独立完成。从实际使用效果来看，这种模式的布局在规模比较小的CDC中较合适，因其科室配置较少，需要检测的项目坏多，但对于省、市等的大型的CDC建设就有其不足，如果按照科室设置进行实验室的布局，可能会存在以下的不妥:造成 实 际 使用面积和工程费用的增加。对于一些有相同或类同使用功能的实验室，如果各个科室都设置，必然使需要的面积增加较多。特别是一些有净化要求的实验室，除了主实验室外，还需要有辅助的实验房间与之配套，多个独立的主实验室就要浪费比较多的辅助实验空间。此外，这些房间对环境要求较高，需要空调系统进行维持，如果都是在各个科室(区域)进行独立设置，就需要设多个空调机房和较长的风管，造成工程费用的增加。



实验仪器增加，资源配置不合理。实验室数量的增加，配置的实验仪器也要增加，人员的编制也有可能增加。同时由于各个科室的实验任务不一定每时每刻都是满负荷的，可能会造成部分仪器的闲置率增加，造成资源的浪费。不利于管理和教学:一些有净化要求的房间和有负压要求的实验室，其实验环境对实验的的过程和结果都有较大的影响，如果这些实验室都分到各个科室分散管理，没有集中管理的好。特别是一些兼有培训任务的CDC，如果没有一定的教学实验室，而直接将教学在作实验的实验室进行，对实验数据会造成一定的影响。



不利于今后发展:CDC是一个随着社会的发展而不断发展的机构。随着社会的进步，会有越来越多的测试项目增加，有的能利用原来的实验设施，有的要新增，如果不留有一定的实验空间，今后发展就会存在一定的难度。



针对目前CDC布置的不足，笔者提出了A+B实验室的设计理念，其具体含义如下:



A:各科室必须自备的和具有特殊用途的实验室。这部分实验室的配置应根据当地所需要的测试项目进行合理规划予以设置。



B:具有公共(相同使用特性)性的实验室。如:基础科目的实验室和标准实验室。标准实验室主要包括各类生物安全实验室、有净化要求的实验室和公共(开放)实验室。要说明的是公共(开放)实验室是指没有特殊环境要求的，但具有相同或类似仪器配置的实验室，所谓开放性是提供对本CDC的部门的各个科室共同使用，并可兼顾一些教学要求，但不是对外的实验室。



这种布局具有以下优点:



对实验空间进行有效利用。每个CDC的可以根据自己业务范围，对每个科室实验室的面积、间数进行合理配置，除了对各个科室有特殊要求的实验室按科室布局外，对普遍使用和类同的实验室集中布置，以此减少这些实验室的间数和面积，以zui大限度利用好有限的空间。



便于管理和资源合理应用。可以将实验器材特别是贵重仪器进行相对集中的布置，对实验人员进行合理的分配，zui大限度提高具有较大能耗实验室的利用率。特别是将有一些特殊要求的实验室集中，便于管理，提高实验数据的准确率。留有发展空间，应付突发事件，并为以后实验项目范围的扩大打下基础。由于设立了公共使用的实验室，进行统一管理，可以提高这些实验室的利用率，也相应节省了实验室的间数和面积，这样可以空出一部分的预留空间，为今后实验科目的增加打下基础。



应付突发事件。由于CDC的特殊性，除了要完成日常计划的科目测试外，很大程度还要积极对当地的突发事件进行响应。但由于这些事件是不可预测，其检验科目和数量也随不同的事件而变化，设立了相关的公共实验室，可以在突发事件发生时，很方便地对整个实验系统进行调控。



集中管理 ，提高管理水平。由于进行了集中管理，特别是对有负压要求和净化要求等对实验环境有较高要求的实验室进行统一的专人管理，可以减少实验环境可能发生缺陷的概率。同时，公共实验室的建立，便于SOP的编制和实施，提高实验数据的准确率。



节省能耗和工程费用。一般对环境要求高的实验室使用时，都将增加能源的消耗，也会增加建设的工程费用。如:需设立空调机房，安装风管，增加自控系统等。将这些实验室集中布置，能减少空调机的台数，减少风管的尺寸和长度，减少自控系统地投人等，从而也大大降低这些系统的日常运行费用。



4.2.3 公共设施部分



一个完备的CDC实验室还必须包括一套完整的公共设施部分，主要有以下几个方面:



样品的收样和贮存:样品分为一般样品和特殊样品。收取样品是整个实验的一个重要环节，如果这个环节出现差错，整个实验数据都将不正确和不完整。为了避免实验数据出现误差，应实现一个口子进出的原则，即设立一个收样室。但贮存样品就要看实际情况，原则是使同类样品尽量放在一个房间(区域)，通过设置不同的橱柜、标签以示分别。



洗衣:洗衣也是一个实验数据准确性的安全保障，特别是在万级、千级和无菌操作室，如果所穿的实验服装没有达到相关要求，会影响实验的环境，使之很难达到万级和无菌的要求，影响到实验数据的准确性。解决这个问题就是需要在辅助试验区设立专用洗衣房。一般实验室实验服的洗衣环境没有净化要求，但为了便于管理，也可将它们合在一个区域，对于有净化要求的实验环境，特别是万级和无菌区域使用的实验服应该在十万级净化区域里洗涤，并在层流罩下进行整衣，然后包裹好后送人mie菌柜进行mie菌。由于这个洗衣房有净化要求，所需面积较小，且使用时间也不是很长，建议采用小型立式空调净化机组，设立在其旁边，可以节省很多工程费用。



实验区域的实验仪器的洗涤和污物回收:在每一个相对独立的实验空间设置洗涤、准备的房间，可以对数量较多的普通的的实验器材进行统一的洗涤和准备，以便于管理。每个实验室(区)还应设置一定数量的密闭回收箱(桶)，用不同颜色和标签对回收物进行分类:危险丢弃物，一般废弃物和可回收利用物等，并在标签上注明相应的说明，便于工作人员根据类别，对所回收的货物进行不同的处理。这样做的好处可保证危险品得到很好的处理，有利更好地管理。采用密闭的箱(桶)也可避免在运输过程中，其中的回收物对环境可能造成的污染。



4.3 无菌室和生物安全实验室



本节将对无菌室、P2生物安全实验室(简称P2实验室),P3生物安全实验室(简称P3实验室)等的布置进行探讨。



4.3.1 无菌室



无菌室环境的净化要求需要一万级或层流罩100级区已经为大家公认，但在CDC无菌室的设计和使用来看，人、物流的进出方式，却差别很大，有的布置是人直接进去，有的只是经过一间气闸就进人。



如果依据洁净厂房的设计规范，一万级的人流进人的程序:换鞋~更外衣~洗手一更无菌衣~气闸~一万级净化区，如果能这样做固然好，但对在实验室这样做可能有点繁琐，其理由如下:相对生产来说，净化区域实验室的操作人员很少，可以通过在缓冲区停留一段时间的方法(自净)达到要求，同时在一万级实验室中，相关设施和人员的动作较少，可使其中的空气的流向不至于遭受到很大的破坏，所以建议采用如下的程序:换鞋、更外衣~穿无菌衣~一万级净化区。为了在实验过程中能达到百级和千级要求，在实际布局中有两个方案:一为设置超净工作台。其好处是投资较小，运行费用也低，安装方便等，但不足之处就是操作面小，不是很方便，如果有大件物品的采样就不太适合。还有一种就是设置百级层流，层流罩的面积zui好比实验操作区域要大20%一30%，以保证实验区域能达到相对高的净化要求，这样的设置较适合对大宗样品的取样和检测，但其运行成本较高，一次性资金投人也较多，而且对层高有一定的要求。无论采用以上何种形式，这类实验室的投资、运行费用和维持费用都是较高的，因此一个CDC需要设置几个这样的的无菌间需要进行综合考虑，可以预先列一个工作计划表和操作时间，算出所需的房间数，然后根据当地突发事件的概率，再乘上1.2-1.5的系数，即可得出所需的间数。



图1是 一 个无菌室的布局图。人员经过更衣、穿无菌衣后通过一万级走道进人无菌室。所需的实验物品经过准备间(十万级)，再通过一万级走道进人相应的无菌室。旁边的塔养室是为微生物培养用，按十万级设计，也可没有净化要求，主要是根据实验性质和所用培养设施决定。这些有净化要求的房间集中设置，旁边的空调机房为其提供净化空气的通风。由于采用近距离集中设置，节省了设备和风管的投资。此外，CDC的实验性质决定了无菌室同时使用系数很低，所以在设计空调系统时采用了变风量调节系统，可以根据使用要求，只开启其中几间无菌室，大大降低了运行费用。



4.3. 2 P2实验室



按照《微生物和生物医学生物安全通用准则》WS233-2002中的相关要求，P2实验室对空调净化物特别的要求，其实验仅需放置在生物安全柜中进行就可以。但国际上一般是对P2实验室采取负压环境，笔者通过对相关规范的理解，认为P2实验室负压有其必要性:因为在特殊情况下某些物质有可能会发生变异，使其危险性变大;或者是对未知性质样品的检验等。这样在相对负压实验的环境操作中就会相对安全，万一有可能出现意外，也不至于泄漏，造成对环境的影响。从一次性投资来看，采取负压密闭的状态下进行实验，将比仅进行舒适性空调的投资相差在1/3到1/2之间，但由于有较多的便利和相对多的安全性，因此本文建议在P2实验室建立一个负压环境还是值得的。



为了保持实验环境的负压，在人、物进人时都应该设置气闸或传递柜，人员进出需要更衣，在这里的更衣主要是为了防止可能被污染的衣服传出实验区域，在物流出口设置专用的污物通道，所有实验后的污物都要通过此通道集中后进行消毒，将需要丢弃的物品集中、密封，统一进行处理;需要重复使用的实验器材经过mie菌后，再经过洗涤。一般在各级CDC中会设置多间的P2实验室，在布置时，可以相对集中，这样可以使空调机房集中，减少风管的长度，减少工程的投资。



图2是一个P2实验室(负压)的布局图。人员经过换鞋、更衣进人实验室区域。实验好的人员经过脱衣、淋浴、更衣后离开试验区。这些用过的实验服放人密闭的容器统收一收集后集中处理，防止有可能被污染的实验服带出试验区外。当天所用实验器材通过传递柜在洗涤室(需要洗涤的器皿)和准备室分别按每个实验的要求进行准备，并进行标识。所有使用过的实验物品在每个实验室中按:废弃物、可利用物等进行分类包装，并进行标识，经过传递窗和污物走道送人消毒室消毒。可重复利用的器皿需经过洗涤后暂存，废弃物通过实验区域的专用污物通道送人实验区外设的专用废弃物收集区，由环卫部门统一回收。



所有的实验室都保持一定的负压，用气闸室和外界分开，但要求没有P3的高，这样可以减少空调相关的自控元件，减少工程费用。



4.3. 3 P3实验室



按照《微生物和生物医学生物安全通用准则》WS233-2002中的要求，其环境要求为十万级或者一万级，因此目前做出的设计，若采用十万级或一万级来设计，牵涉到的布置也各不相同，因此有必要作出比较明确的规定。本文建议如果在设置了负压P2实验室的情况下，P3应按照一万级设计较好，理由如下:



由于设置了P2实验室，在其范围内的实验和能分类但具体物质的性质未知或不太确定的的实验都可在其中进行，在一定程度上减少了P3实验室的使用频率，也可相应减少P3实验室的间数，节省运行费用和降低发生危险的频率，也为明确P3实验室的一万级净化级别打下基础。

能提 高 实 验的准确性。虽然P3实验室测定的物质并不需要都有较高的空气净化要求，但有些实验由于环境的清洁程度会影响到实验的数据准确性。如测定某些病毒的活性和进行病毒的分类等。



由于十万级和一万级的净化要求不一样，布局也有区别。从一般环境到十万级只需经过一个气闸过程即可。但一般环境到一万级一般需要进过两个气闸。这对P3实验室的实验的安全性会更加有保障。



一般布置是:中间一个准备间，旁边围着数间P3的操作室，从准备室到操作室的进人，人员一般需要进过气闸，并将装有实验器材的密封容器，通过传递窗进出。建议在其中一间的物料出口设置双扉mie菌柜，用作在P3实验中较危险实验废弃物的预消毒。



安全出口:实验室布局中，根据安全消防规范要求，都要设置一定量的安全出口(逃生通道)，目前常规设计都是按一般的安全门设置，在P3实验区和一般环境只设有一道门，如果万一发生危险，实验人员从安全门逃生，这样整个实验室的负压环境就会被破坏，造成有害物质的泄漏，造成较大的生物危害。所以在设置安全门时，应该再设置一个前室，在事故状态下，人员将被污染的衣服在前室脱下后，通过安全门逃出室外，同时双道门的设置也可以使实验室保持一定时间的负压，给事故处理留下一定的时间。



废弃物的处理:在实验室布置中，一般都是将废弃物装桶后，经过双扉mie菌器后离开实验区域。但对于需要以活体形式出来的实验物，如活的菌种等，就不能通过这种形式离开，建议采用通过装有消毒液贮槽的具有连锁装置和紫外线的传递柜离开。



图3是一个P3实验室的布局图。实验室主要区域的净化要求为一万级，并设置了一个P2(负压)实验(预准备)室。在主实验区设置有准备室，并有三间P3实验室。

如果仅按照一万级的人流进人通道，只需要两间(见无菌室的布局)，但由于需要设置淋浴间，故将更衣分为一更和二更。人员进人时，经过换鞋、一更、二更，并通过气闸室进人实验区，需要进人之实验区的还要经过气闸间。做完实验的人员将外衣脱在二更(不是进去的二更)并通过淋浴及一更走出实验区。二更换下的有可能污染的外衣包好后，送人污物暂存间，送人mie菌柜中进行消毒，可以避免以前的布置之只考虑实验物品的消毒，而忽视了实验服消毒的情况。



在这个布置中由于有一些特殊要求，故实验物和器材等都是通过P2实验室进人P3实验室的准备间，然后通过气闸进人主实验区，但无论怎样，笔者建议应该将当天的实验物品或一次实验所需的实验物品事先在准备间中进行准备，并根据实验的性质和要求进行对物品进行分类，并进行标识。这样做的好处是可以多一道管理程序，对物品进行再一次的核对，并可对比实验前后物品数量，以免做完实验后还有实验物品遗留在实验室。实验完毕后的物品集中，按分类打包，并标识好，在mie菌柜中进行消毒。在布局中还留有一个较宽的通道，即图上的拆包、气闸通道，这是为了设备检修用，在正常情况下是不开启的，并是一个气密性很好的门。在整 个 布 局中还着重考虑了消防。在其上端设置了逃生通道(安全门)，在危急状况，人也必须要经过更衣、淋浴、气闸，这样可以有效避免由于逃生而破坏实验室的负压，并将污染物带出实验区。这个逃生通道和实验区不是一个仿火分区，以zui大限度保证实验人员的安全。



4.4 其他



一些新的方法和材料的应用，也会在一定程度上改善实验环境和影响实验室的布局。



隔墙材质 :在整个P3实验室的污染区范围(包括准备区)都应该利用钢筋混凝土材料，以提高整个实验区的耐火等级，尽可能达到一级耐火等级。内部隔断的装修材料用彩钢板，所以在建造时必须对门(尽量不开窗，采用电视监控)和穿越墙体管道的留孔应仔细核对尺寸，尽量减少临时穿孔的现象。在一般情况下采用的是彩钢板门，zui好在其上面涂抹耐火材料，以使耐火时间延长。



管道穿越隔断:P3所用的通风管道和公用工程管道都是从外部进人，必须穿越墙体。在火灾情况下，如果火灾的时间超过管道的耐火极限，有可能将管道烧毁，在墙体上留下洞眼，使实验室的有害物质溢出。故在所有穿越墙体的管道处，都应该增加阻火圈，这样在管道被烧毁的情况下，阻火圈可以受热膨胀，对孔洞进行密封，此外，所有穿越隔墙的管道在一般区域的位置应设置止逆阀。



下水:按照规范，在P3实验室和可能产生有害物质的区域都不应安装下水装置，所有在实验过程中产生的废水必须集中，装人密闭的容器，并通过双扉mie菌器mie菌后送至实验室区域外。但在规范里也提出人员出来后宜设淋浴这一道程序，虽然是用“宜设”这个词语，但在实际操作中都是按照就高的原则进行设计，固在一般情况下都设置淋浴室，但淋浴下水的处理是个很麻烦的事。如果P3设置在楼上，可以在比其较低的层楼设置一套全封闭自动mie菌系统，以解决这个问题。但如果是设置在一层或地下室就比较麻烦，为了处理这些水还需要挖深一层，所花成本较高。



新材料的应用:目前市场上出现了许多新材料可以参考应用。比如新型的耐火涂料可以大大提高彩钢板的耐火等级，采用比较先进的移动式烟诺尽灭火器等，可以在一定程度上提高在危急状况下的人员安全。



目前，各省市的CDC建设如火如茶，由于对规范的理解和设计理念的原因，势必会发生建设时的标准不统一，造成今后使用的不便，笔者根据设计实践，发表自己的一点意见和建议，起抛砖引玉作用。





疾控中心实验室规划设计





疾控中心实验室（又称生物安全实验室）。它是一个设施齐全，功能完备，智能化程度较高，有高度的安全保护措施的新医疗建筑。从其进出的人、材、物都要满足生物安全标准的要求，排出的空气（气体）、水（液体）、废弃物和垃圾都要达到劳动保护和环境保护要求。实验室的试验品和产成品要严格登记备案，要有专门的库房和车辆，库房要与实验室连成一体，车辆要专车专用，并且达到生物安全标准的要求。



一、总体布局



 疾控中心实验室的建设要符合国家现行的有关生物安全标准。 疾控中心实验室的空气具有洁净度的要求，洁净等级按病原性微生物实验和污染程度确定，其地理位置应选择远离人烟稠密、交通繁忙和空气、水源、噪声严重污染地区。疾控中心实验室要按照功能用途划区布置，将实验室与各区严格分开，人流、物流路径分明，有污染排放的区域要设在实验室的下风向，吸风口设在上风向，实验室周围不宜种植飞扬花粉、绒毛和落叶的植物。



疾控中心实验室不同于其他医疗工程。其区别在于，不仅要求防止环境因素对实验室的污染和实验之间的交叉污染，同时还要防止实验过程中所使用的生物危害和潜在生物危害不致向周围环境释放造成污染。



二、设计概念



1.设计理念



（1）确认实验室内的物理控制对产品、环境和操作人员的保护作用；



（2）确定洁净区、非洁净区、污染区和半污染区，以及连带辅助区的功能和用途；



（3）确定需要封闭或不需要封闭的操作区域；



（4）确定一次屏障、二次屏障的净化控制方法；



（5）试验和化验要合理的分开；



（6）暖通空调、真空、压缩空气、供水系统、消毒要符合GMP要求；



（7）确定不同区域的气流流向和流速；



（8）确定原材料、设备、产品和生物废料的流向；



（9）满足“三废”排放标准；



（10）确定人员，特别是关键实验操作人员的流向和控制；



（11）确定防止潜在危害物质释放的措施；



（12）突发性“故障”的紧急关闭和自救方案；



（13）防火、保卫设施；



（14）备用：电源、通讯、控制设施。



2.生物危害因素



生物危害的根源是病原微生物，其危害程度的大小取决于病原性微生物的种属、形态、抗原、变异等特性以及人体的免疫防御功能。病原性微生物形成生物危害的致病作用，取决于病原性微生物的毒力、侵袭力、数量和侵入部位。



3.生物危害的污染途径



病原性微生物对实验工作者的感染，一般都是意外的吸入、吞咽以及创伤、接种或注射等途径造成的。吞咽和皮肤接触这两种侵入方式均可在操作时当场察觉，能从操作步骤上注意防范。吸入途径的感染，由于其数量较小，散发于实验室的环境气氛中，除非浓度过高，形成可见的类似霉菌孢子的云雾或成品飞扬的粉尘以外，一般往往难以察觉。这些数量较小的病原性微生物随着气溶胶进行传播，据统计实验过程80%的感染都起因于气溶胶的危害造成。



气溶胶是以胶体状态悬浮在大气中的液态或固体微粒，其直径在0.01μm~200μm之间，一般约为1-5μm，是更适宜引起感染作用的尺寸，肉眼不能发现。气溶胶的颗粒大小与其危害程度的关系至关密切，颗粒越细，在空气中的悬浮时间越长，越容易穿透普通的过滤介质，越容易潜入呼吸系统的深部。



气溶胶的几种类型：



(1)滴核 溶液或悬浮液表面在操作时的振动等破坏性应力，则溅出液滴。微小的液滴经过大气迅速蒸发，体积大为缩小，成为滴核。



如：用移液管连续稀释，用平皿移种培养，对培养液强力振荡，进行离心分离操作不慎而产生溅滴和发泡，或在实验罐培养过程中通气鼓泡，排气夹带液滴，取样操作的液流喷射，液滴飞溅等。



(2)干粉 在某些常规操作散发的细微颗粒，在热空气对流循环下极易传播。



如：打开菌种砂土管，拨动孢子菌落，粉碎冻干培养物，旋开盛有培养物的瓶盖，拔出瓶塞等。



(3)浮尘 这类气溶胶大都是已经被污染的粒屑，绒毛，皮肤屑，短纤维，灰烬，粉尘，尘团等。



4.常见的实验操作的危险



液体操作、接种操作、琼脂培养、深层培养、离心分离、注射操作、塞盖操作，以及使用的器械、工具和器皿等。



三、设计方案



自上所述，疾控中心实验室的建设是一个分工极细、专业极强、施工技术极高的生物医疗工程。设计中还要注意到：



（1）征求使用者和操作者的意见，确定工艺流程图；



（2）按照四类病原体的特性和污染途径，确定控制技术方案和 杀菌方案；



（3）根据气溶胶特性和实验操作的危险，制定出洁净度、气流流向、流速和压差梯度参数；



（4）有实验动物的实验室自成一区，独立传递，动物尸体要完全焚尸 后，才能传出；



（5）确定所有的实验设备、工具、箱柜、台案数量和尺寸；



（6）确定实验室的预警、关闭、自救和逃生方案；



1.人流和物流



(1) 人流：



初更室—气闸更衣室—淋浴更衣室—缓冲室—进入实验区。离开时进入净身室（房间负压），脱下身上所有的衣物，衣物放入双门药液浸泡柜（或其他方式消毒柜）内（双门药液浸泡柜的门设计成控制式的，不允许同时打开）；然后进入淋浴室淋浴；淋浴后进入记录室，登记记录自己的工作和身体污染情况，然后拿着身体状况表进入体检室，作污染和常规检查或住室观察，无问题进入气闸更衣室换上自己的衣服下班。



（2）物流



物流：设计成单向性的，从专门的库房（或暂存间）进入缓冲间，再进入实验室。离开时必须通过双门热压 锅进入另一个缓冲间（双门热压 柜的门设计成控制式的，不允许同时打开）。任何物料只要进入是实验区，不能原路返回。



（3）三废处理



a.废液 废液处理的方法是根据废液的性质确定的处理方法的。一般采取的方法有：化学处理方法、物理处理方法、生物处理方法。



b.废气 废气处理可采用的方法有：加热 方法、高效过滤器方法、混合 方法、火焰 方法等。



c.固体废料 固体废料的处理方法有：蒸汽 方法、气体熏蒸方法、液体浸泡方法、辐射 方法、焚烧处理方法等。



2.建筑



主体结构采用土建方法，有抗8级以上地震能力，在温度变化和振动情况下不产生裂纹和缝隙，建筑为单层和多层均可。更好是独立的多层建筑，按工艺要求分层划区，便于实验和管理。



(1)墙板和顶板 室内装修材料与洁净厂房的装修材料不一样，彩钢复合板不宜在疾控中心实验室中使用；原因在于板与板之间的插接缝隙太大，虽然打胶密封，但在四季温度变化中很快裂出缝隙。



参考方法：



a.装修的墙板和顶板可采用机加工金属板方法。四边制成有密封垫的咬口槽，通过卡口槽密封，房间的阴仰角制成120度角的斜边；他的特点在于卡口严密，螺栓紧固密封，无渗漏，不受温度影响，不怕撞击变形，强度大。缺点是装配速度和机加工速度慢些。



b.装修可分成两部分，净化区采用彩钢复合板，污染区和半污染区采用方法一。



c.在土建过程中墙壁预埋下金属构件，打不透眼孔，攻丝；顶棚与技术夹层采用钢筋水泥浇注，预留下孔洞，埋下金属构件；墙壁和顶棚表面涂胶粘贴不锈钢板，板与板之间采用不锈钢板压条，注胶，用螺栓紧固密封；阴仰角采用圆弧R50金属材料，特殊加工后，粘贴在墙角上。



d.在土建过程中的墙壁和顶棚上预埋下塑料构件，装修时焊接塑料版，阴仰角用塑料板加工制作，防静电可镶嵌金属条，地面作成防静电地板或金属地板。



e.其他材料，可选用表面光洁、平整、无缝隙、不起灰、耐腐蚀、耐冲击、易清洗的材料。



(2)地面 地面应光滑、平整、不起灰、耐腐蚀、耐冲击、不积聚静电、易除尘清洗。



(3)根据病原性微生物的生物危害和致病特点，要合理匹配实验室房间和净化设施，每个实验项目与净化设施要自成系统，而且操作中的传递距离要更近，更好是在净化设施内传递，这样净化设备可以制造成群组性的，传递停留处设有气闸仓，而且每个实验阶段的净化设备要独立房间自成系统，房间之间用气闸仓连接，防止环境污染。



不同的实验项目，采取不同的洁净技术手段。如放射性元素的实验室净化，就区别于其它的实验室净化。在制造净化设备时，在结构上要安装防射线穿透的材料，根据放射性元素的惯性和扩散原理，采用雾化离心技术，并且根据放射性元素的衰变期来决定排放控制方法和时间。在制造净化设备时，可以安装机械手和电视监控系统。



疾控中心实验室要有高水平的自动化控制系统和安全报警系统，有的房间要设立平衡压力的值班风机，要害房间要安装紧急关闭系统和自救逃生系统，确保疾控中心实验室的安全使用。



总之，我国的病原性微生物实验室的建设，还在发展阶段，我们要向外国学习先进的方法和经验，少走弯路。并且按照病原性微生物实验室的规律建设出中国的病原性微生物疾控中心实验室来。



 分析仪器的发展将向实时在线的分析检测方向倾斜，产品的灵敏度和选择性会进一步提高，同时更趋向微型化、智能化、网络化、专用化。我国分析仪器行业的发展应该重点围绕科研、生产、人类环境三大领域展开，以基础工业和支柱产业的产品质量控制及环保、防病治病等领域需要的分析仪器和技术含量高的中档产品为主，重点开发开发高灵敏度检测器、样品预处理装置和高效快速专用分析仪器，生命科学分离分析仪器，工业在线分析仪器，拥有自主知识产权的及微型化分析仪器和专用软件等。
