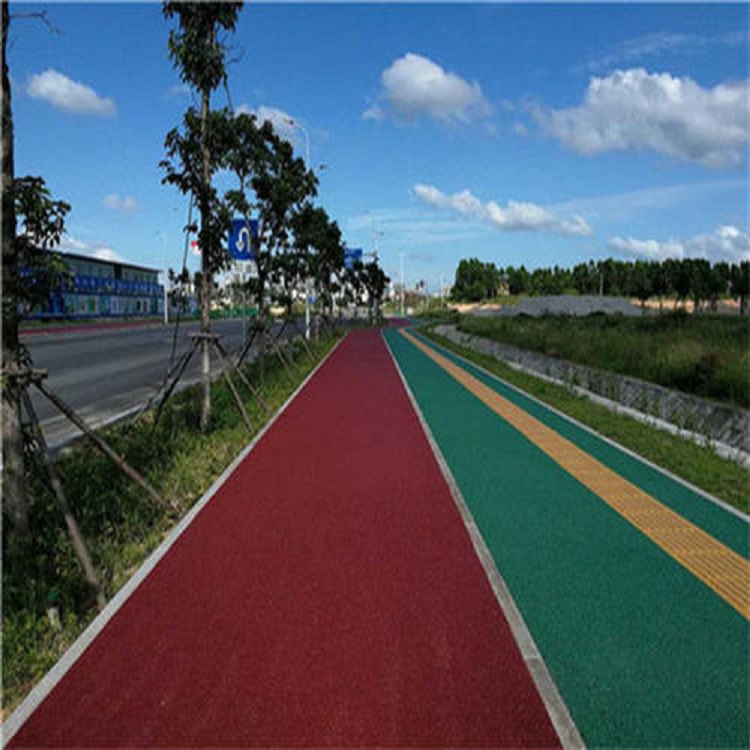

点击图片查看原图透水混凝土施工工艺流程：
一、流程图
二、基层要求
1.人行道、步行街、广场（景观广场）、园林小道等道路的基层、设计全透水结构层。由素土层、级配碎石、找平层组成。结构层的技术要求：
（1） 结构层应先素土夯实（压实度应大于93）。（2） 级配碎石层厚度不小于100mm（压实度应大于94）。（3） 找平层（粗砂或小于6mm细碎石）不小于30mm。
2.非机动车道、广场、停车场等有一定荷载道路的基层，设计隔水结构层。由素土层、二灰结石层和混凝土结构层组成。结构层的技术要求：（1）结构层应先素土夯实（压实度应大于93）。（2）二灰结石层厚度不小于150mm（压实度应大于94）。（3）混凝土结构层的抗压强度等级不低于C20；表面应粗糙、洁净、湿润，厚度不小于100mm。
3.基层为混凝土结构层时，铺设透水混凝土面层前应做界面处理。
4.基层结构设计中应考虑排水、排水采用透水排水管，排水管应与道路设计中的市政排水系统相连。
三、材料
1.水泥应采用强度等级不低于42.5级的硅酸盐水泥或普通硅酸盐水泥.
2.掺合料、无机颜料与水泥、碎石、水务必按工艺要求配合使用。
3.透水混凝土务必使用质地坚硬、耐久、洁净的碎石料。
四、施工准备
1.施工单位应根据设计文件及施工条件，确定施工方案、编制施工组织设计。
2.施工人员必须查勘施工现场，复核地下隐蔽设施的位置和标高，确定施工部署。
3.施工前应解决水电供应，交通道路、搅拌和栈放场地，工棚、仓库和消防等设施。施工现场应配备防雨、防潮的材料栈放场地，材料应分别按标识栈放，装卸和搬运时不得随意抛掷。
4.施工现场要健全质量、安全和环境管理制度，并有专人负责实施动态管理。
5.用透水混凝土水泥，按有关规定对其强度和安全性进行复验，严禁使用安定性不合格的水泥。施工中不得混合使用不同品种的水泥。
6.透水混凝土务必采用自落式搅拌机搅拌，同时配备齐全施工所需的辅助设备、辅助材料、施工工具以及安全防护措施。
7.基层施工时按照要求及时铺设排水管。
8.注意施工时的环境保护。
五、施工
1.施工前务必按规定对基层、排水系统进行检查验收，符合要求后才能进行面层施工。
2.按设计要求立模，确保其厚度、垂直度、排水坡度等符合设计要求。
3.在透水混凝土面层施工前，应对混凝土结构层作清洁处理，处理后的混凝土结构层表面应粗糙、清洁、无积水，并保持一定的湿润状态，同时务必进行界面处理。宜在界面剂湿润状态时，及时进行透水混凝土的铺摊施工。
4.透水混凝土物料配比的计量务必准确。
5.搅拌。将配好的物料按投料顺序投入搅拌机中搅拌均匀：将掺合物、水泥、碎石投入搅拌机中，先进行搅拌30秒后，再将称量好的水，分2-3次加入搅拌机中进行搅拌，搅拌时间控制在1.5-2分钟。
6.运输。透水混凝土初凝时间短，拌合物从搅拌机出料后，运至铺筑地点进行摊铺、振捣、做面直至完成允许较长时间，根据施工气温确定，宜控制在一小时之内。
7.摊铺。将拌合料均匀摊铺在基层工作面上，其松铺系数为1.1、用刮尺找准平整度。排水坡度有设计要求的路面应按设计要求施工。
8.透水混凝土厚度70mm 时采用平板振动器振动，透水混凝土厚度70mm时采用专用滚压工具滚压。用平板振动器振动时应防止振动时间过长而出现离折现象。
9.雨天不应施工。
10.当室外日平均气温连续低于5摄氏度时，透水混凝土路面施工应按冬季施工规定执行。
11.当室外日平均气温超过30-35摄氏度时，透水混凝土路面层施工应按夏季施工规定执行。
12.涂刷保护剂前，面层应进行清洁。
13.按设计要求进行胀逢和缩逢施工。
14.透水混凝土施工后，视气温不同，当透水混凝土强度大于5MPa时，用切缝机进行伸缩缝切割，并在缝内填入柔性填缝料。
六、养护
1 .透水混凝土施工完毕，应及时进行湿养护。湿养护应根据气温情况进行。湿保护应符合下规定：（1）宜用草袋、草帘或其他透气材料，在透水混凝土终凝后覆盖于透水混凝土面层的表面，每天应均匀的洒水，经常保持湿润状态。（2）涂刷保护剂后，可不覆盖，但昼夜温差大时，在保护剂干燥后仍须覆盖保温，同样应每天均匀洒水保持湿润状态。（3）湿养护为7d。（4）7d后进行一般养护，养护时间根据透水混凝土强度增长情况而定，一般宜为14-21d;冬季施工时养护时间宜为28d。（5）透水混凝土路面在养护期间和填缝前，应禁止车辆通行。在达设计强度的40以上，方可允许行人通行。（6）透水混凝土路面达到设计强度时，才可以投入使用。
七、验收
1.透水混凝土强度等级应以标准养护、龄期为28d的标准试块的抗压试验结果为准。
2.模板务必支立牢固，不得倾斜、漏浆。
3.板面边角应整齐，不得有大于0.5mm的裂缝。
4.伸缩缝务必垂直，缝内不得有杂物。伸缝务必全部贯通，传力杆务必与缝面垂直。
5.切缝直线段应顺直，曲线段应弯顺，不得有夹缝，灌缝不得漏缝。
6.现场目测透水性能试验；每100平方路面取5个点（面积约0.5-1平方，每点用1000ml水缓缓倒下，5秒钟内应消失无积水现象。
