一、概述
1．产品特点

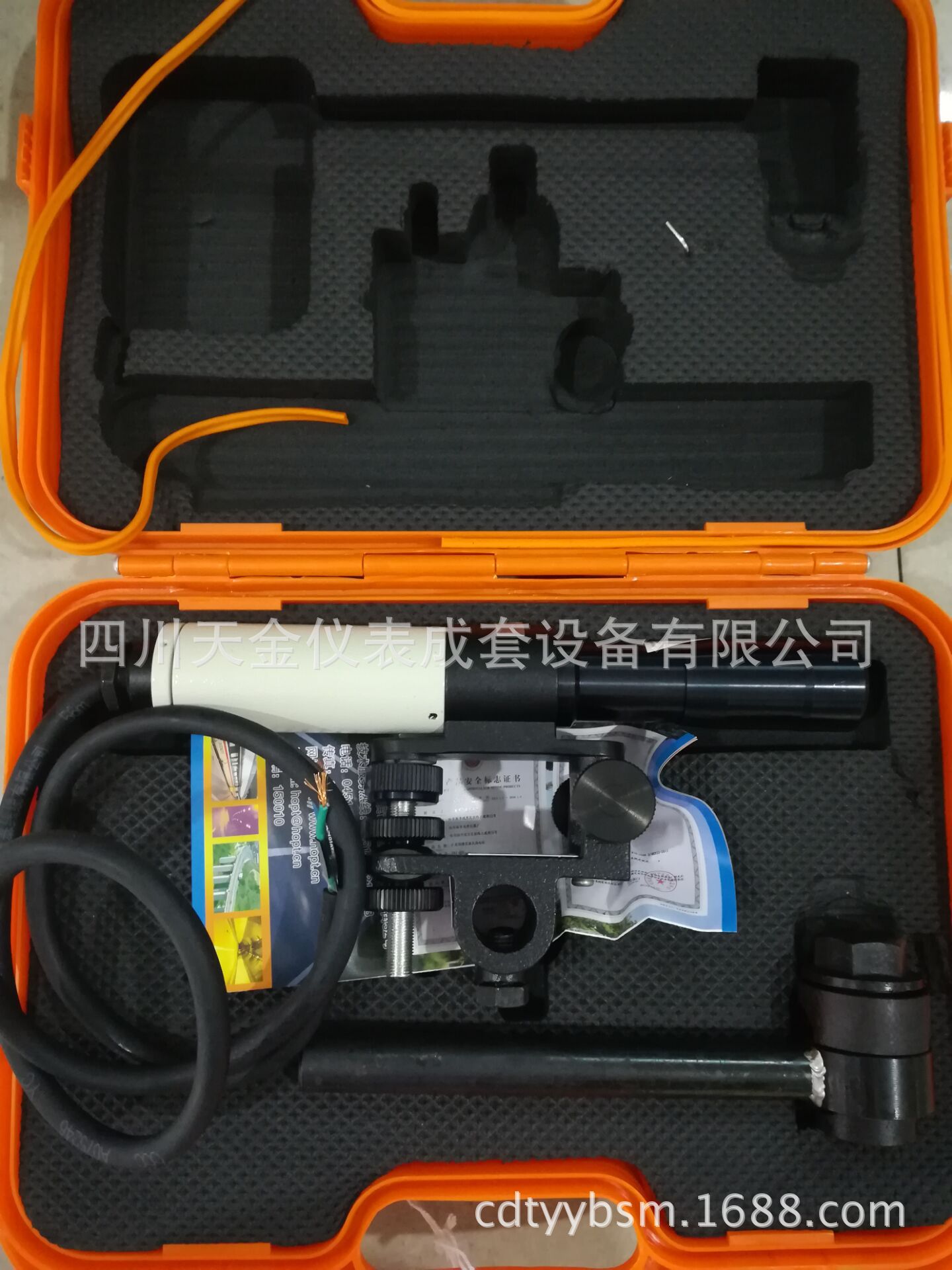

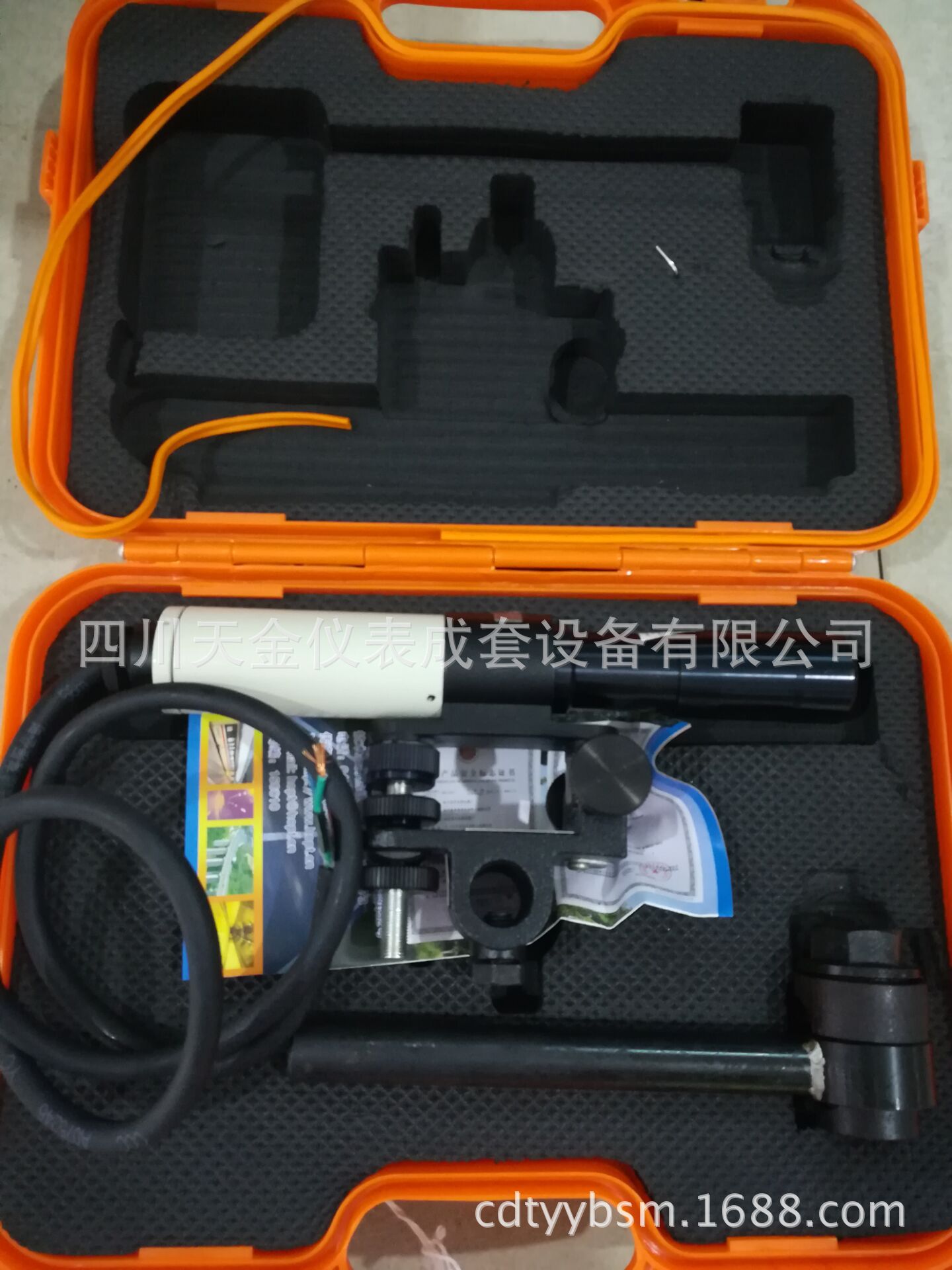

YBJ矿用本安型激光指向仪是集电子、光学、精密机械等技术为一体的仪器。具有外形美观、体积小、重量轻、防爆等特点。仪器通过悬挂组可快速固定在锚杆上，可在360°范围任意粗调，微调准确；调节方便，制动可靠。产品采用自主研发的光学系统，可采用红、绿两种光源，光斑大小、射程满足矿下施工需求。产品配用DC3.6V LH400-D61HC3BRL电源组，不需要在现场接入其他电源，可使仪器广泛用于无交流电源厂所或频繁移动的场所，可连续长时间工作。
2．执行标准GB3836-2010 MT870-2000 MT/T1078-2008 Q/HGY23-2012企业技术条件
3．主要用途及适用范围
仪器主要用于煤矿井下巷道开采时提供中腰线精准定位、运输管道、运输皮带、风管、水管、电缆铺设等方向定位。
4．仪器型号定义
注：YHJ-XXX矿用本安型激光指向仪
5．使用环境
大气压：86kPa～110kPa
环境温度：-20℃～+40℃
空气相对湿度：≤96%RH（+25℃时）
含有爆炸性气体（甲烷）和煤尘混合物的煤矿井下环境中
在无明显破坏绝缘的气体或蒸汽的环境中
污染等级：3级
二、结构特点及工作原理
1．结构特点：
仪器将电子、光学、精密机械组合为一体，采用长时间可连续工作的DC3.6V LH400-D61HC3BRL电源组，更适合电源连接有难度工作场地。
仪器粗调采用360°可旋转锁紧机构，安装采用固定杆和悬挂组锁紧装置，固定仪器更方便快捷。仪器通过微调机构可在不小于±1.5°范围内进行水平、垂直细微调整。
2．工作原理：
浇封的激光器模组由产品配备DC3.6V LH400-D61HC3BRL电源组供电，发射激光束；由WF20-J3TA/WF20-K3ZA直式对接压紧插头/插座控制主机组和DC3.6V LH400-D61HC3BRL电源组的通断；仪器产生激光束，再通过光学系统产生远程指向激光束，其射程分别达到600米、1200米；DC3.6V LH400-D61HC3BRL电源组具有限流、短路保护功能。
三、技术参数
安装方式：携带式
防爆形式：矿用本安型
防爆标志：ExibI
激光指向仪工作制：连续性运行不少于45h
光 功 率：不大于15mW
有效射程：1200m（YHJ-1200），600m(YHJ-600)
光斑直径：在100m、200m、300m处光斑直径应不大于15mm、25mm、35mm，在600m、1200m处光斑直径应不大于50mm、80mm
光斑漂移量:在100m、200m、300m处光斑漂移量应不大于5mm，在600m、1200m处光斑漂移量应不大于10mm
横向、纵向粗调：360°任意
横向、纵向调节范围：≥±1.5°
主机组尺寸：226×250×138（mm）（YHJ-600），242×250×138（mm）（YHJ-1200）
电源外壳尺寸：107×42×70（mm）
重 量：3.8kg（YHJ-600） 4.0kg（YHJ-1200）
本安参数：
YHJ-1200（YHJ-600）供电方式：产品配备DC3.6V LH400-D61HC3BRL电源组；电池组、限流电阻、PTC保护元件在电源外壳内采用单组份室温硫化橡胶704粘合剂浇封处理，厚度不小于1mm。
电池规格型号：LH400-D61HC3BRL 4000mAh/3.6V
U0：4.1V；I0：380mA
工作电压：3.6V； 工作电流：90mA
四、安装、调节、使用
1．安装
（1）首先将一根20～22毫米的锚杆（用户自备）打入巷道顶板上固定。
（2）固定杆穿过固定座，用螺栓将仪器安装在固定杆上，再如图所示将螺塞、固定环、锁紧座固定在事先安装好的锚杆上。
2．调节、使用
仪器电源连接：DC3.6V LH400-D61HC3BRL电源组的直式对接压紧插座与主机组的直式对接压紧插头正确连接，确认电路无松动和短路后，紧固插头上的固定套，激光模组被通电点亮。
（1）根据测量仪器的指向需要，进行仪器垂直方向、水平方向粗调。
垂直方向粗调：松开螺塞，沿锚杆转动仪器使激光束在垂直方向调整到理想位置（中腰线处）锁紧螺塞即可。
水平方向粗调：松开螺栓，沿固定杆移动仪器使激光束在水平方向调整到理想位置（中腰线处）锁紧螺栓即可。
（2）再根据工程需要精确调整激光束的方向，调整方法如下：
水平方向调整：先锁紧垂直调整螺旋，同时同方向旋转左右两个水平调整螺旋，使光斑水平移动，调整好后将两螺旋锁紧；
垂直方向调整：先锁紧水平调整螺旋，同时同方向旋转上下两个垂直调整螺旋，使光斑垂直移动，调整好后将两螺旋锁紧即可。
（3）当DC3.6V LH400-D61HC3BRL电源组电压过低时，激光变暗或不亮，请松开固定套，及时分离直式对接压紧插头插座，避免电池组因深度放电而损坏，同时换上另一组充足电的DC3.6V LH400-D61HC3BRL电源组。
（4）DC3.6V LH400-D61HC3BRL电源组请在井上充电！
请注意：光斑水平、垂直方向向调整准确后，必须同时锁紧调整螺旋。仪器出厂时，光斑在射程内已校验，用户现场免调试。如果用户需要调整，请参考故障分析中的方法进行。
五、DC3.6V LH400-D61HC3BRL电源组、DE·EN·DE智能充电器
1．DC3.6V LH400-D61HC3BRL电源组使用注意事项
（1）请勿投入火中及试图拆开。
（2）请勿将电源极间短路，以免损坏。
（3）请将电源极性正确连接，不可接反。
（4）如果电源组在极限条件下使用，可能会减短电源组的使用寿命，如：超出极限环境温度20±5℃、深度循环、极度过充电及过放电。
（5）为保证电源组维持容量水平，应将电源组贮存在无腐蚀剂气体的环境中，避免在较高温度或较高湿度下贮存，否则会导致电源组中的电池漏液、生锈、容量降低。长期存放建议每三个月进行一次充放电维护，避免电池容量降低。
（6）请使用配备的DE·EN·DE智能充电器给电源组充电，充电时间不少于6小时。如使用时发现异常或问题，请与经销商或厂家联系。
2. DE·EN·DE智能充电器特性
（1）仪器配备的充电器内置优质高效开关电源，采用CPU电源控制技术，使整机温升小，重量轻；具有温度保护功能，充电时电池组发热温升至50摄氏度时，充电器停止充电；待电池温度下降时，充电器自动启动充电；具有过压保护，自动判定串联电池个数，自动调整输出电压；具有过流保护，精确限流控制； 使用双色指示灯，红色充电，绿色充满，空载一闪后熄；充电器短路或者电池接反时，充电器电路关闭。
（2）充电器允许输入电压：AC90～260V，额定频率：50～60Hz；输入极大电流小于100mA，输出额定电压自动调整4.5V (3只串联)，极高空载电压为12-15V， 额定电流不大于2000mA，3只串联电池涓流时电压（4.5±0.2）V，涓流电流150-200mA；具有短路保护功能；具有电池修复功能，电源组电压低于3.3V时，充电器输出小电流充电，待电源组电压恢复时，自动恢复到正常的充电电流。
3．DE·EN·DE智能充电器技术参数
（1）环境温度：+5℃～+40℃
（2）充电指示说明：
双色的LED，电源接通，红灯闪一下，灭掉（代表充电器正常工作）；
红灯亮时，充电过程正在进行；
绿灯亮时，待充或充满；
红色快速闪烁时，充电器短路或电池反向；
红色闪烁缓慢时，正在进行电池修复充电；
绿色闪烁缓慢时，NTC热敏电阻短路。
（3）产品外型120×60×35（mm）
（4）AC输入：国标3插 HO3VV-F3C×0.75mm电源线
DC输出：WF20J3TA直式螺母压紧插头
六、安全警示
1．警告：禁止注视出光视窗口！
2．警告：请勿在危险场所充电！
3.警告：严禁在爆炸性环境中更换电池！
七、保养、维护及使用注意事项
1．仪器长期不用时应存放在干燥、无腐蚀性环境中。
2．仪器出厂时光学系统经过调校，请勿随意拆卸；运输时应轻拿轻放，避免剧烈震动。
3．新电源组一般经过三到五次充放电循环容量才可达到顶点值，建议电源组的保存是充满后置阴凉干燥处。
4.应定期用镜头纸或软布擦拭激光出孔的视窗玻璃，做到表面清洁无灰尘。
5.不得带电检修，需开盖检修时必须在安全场所进行。使用和维修时，必须保持原本安电路原设计状态下的电气参数和保护性能，不得更改产品本安（及其关联）电路中元器件的型号、规格和参数。
八、故障分析、排除“仪器不工作”请根据下表检查您的仪器。如果经检查仪器仍无法正常使用，请与维修网点或厂家联系。
