网络水晶头,大唐水晶头,网线水晶头,安普家装用水晶头

参考价:   ¥50.00/个

库存量:   99999个

起定价:   ¥50.00/个


全网询价 联系方式 扫码加微信
新闻中心
  • 暂无新闻
联系方式
  • 联系人:林培城
  • 电话:***********
  • 手机:***********
站内搜索

首页 > 商城 > 网络水晶头,大唐水晶头,网线水晶头,安普家装用水晶头
产品参数

产品名称:网络水晶头,大唐水晶头,网线水晶头,安普家装用水晶头

品牌 透明 护套材质 PVC
线芯材质 塑料 产品认证 CCC
净重 0.5 颜色 透明
每卷长度 2mm 规格型号 透明
详细信息
产品介绍
  • 网线头
      • 产品信息
      • 公司名称:成都塑悦电线电缆有限公司
      • 产品品牌:安普川悦
      • 型号名称:网络水晶头
      • 规      格:
      • 额定电压:  弱电
      • 导体材质:  无氧铜
      • 护套材质:  PVC绝缘料
      • 产品重量:
      • 计价单位:  个
      • 颜      色:  透明白
      • 用      途:  主要用于连接网卡端口、集线器交换机、电话等
      • 应用范围:  数据传输

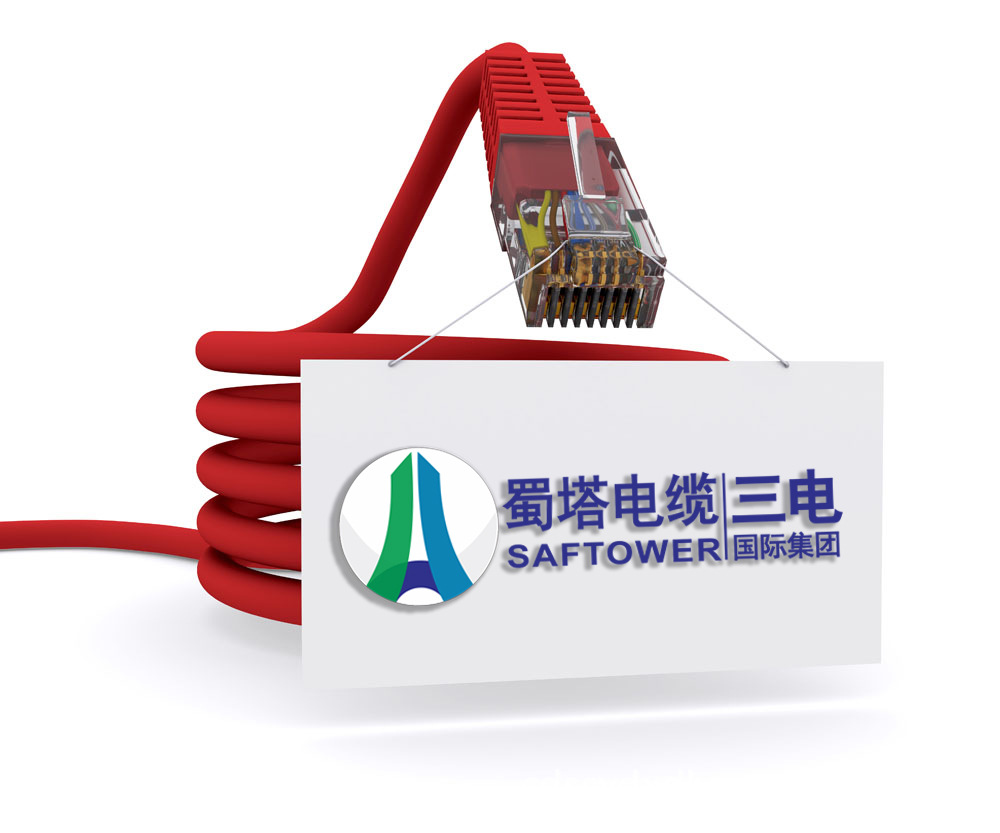

产品实拍图
  • undefined











    安全用电,就选三电

  • undefined









    安全用电,就选三电

产品细节图
  • undefined









     安全用电,就选三电

  • undefined











    安全用电,就选三电

优质产品
    • 优质
    • undefined
    • 安全用电,就选三电
  • vs
    • 劣质
    • undefined
    •  安全用电,就选三电
产品颜色系列图
  • 网线头



    安全用电,就选三电

  • 网线头6







    安全用电,就选三电

  • undefined



    安全用电,就选三电

  • undefined

    安全用电,就选三电

设备展示
  •

  •

undefined





安装小知识
  • undefined

  • 川悦线缆

undefined





企业证书
电缆证书荣誉


详细介绍
  •



    水晶头



    水晶头是网络连接中重要的接口设备,是一种能沿固定方向插入并自动防止脱落的塑料接头,用于网络通讯,因其外观像水晶一样晶莹透亮而得名为“水晶头”。主要用于连接网卡端口、集线器交换机、电话等。



    1简介

    水晶头是一种能沿固定方向插入并自动防止脱落的塑料接头,俗称“水晶头”,专业术语为RJ-45连接器(RJ-45是一种网络接口规范,类似的还有RJ-11接口,就是我们平常所用的“电话接口”,用来连接电话线)。之所把它称之为“水晶头”,是因为它的外表晶莹透亮的原因。水晶头适用于设备间或水平子系统的现场端接,外壳材料采用高密度聚乙烯。每条双绞线两头通过安装水晶头与网卡和集线器(或交换机)相连。

    2分类
    RJ-45
    RJ-45接头:每条双绞线两头通过安装RJ-45连接器(俗称水晶头)与网卡和集线器(或交换机)相连。
    RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头,双绞线的两端必须都安装这种RJ-45插头,以便插在网卡(NIC)、集线器(Hub)或交换机(Switch)的RJ-45接口上,进行网络通讯。

    RJ11
    RJ11水晶头RJ11水晶头
    RJ11接口和RJ45接口很类似,但只有4根针脚(RJ45为8根)。在计算机系统中,RJ11主要用来联接modem调制解调器。
    日常应用中,RJ-11常见于电话线。

    CAT6A
    CAT6A水晶头分为非屏一体式,非屏分体式,屏蔽一体,屏蔽分体等

    其它
    还有一种RJ12通常也适用于语音通信的,结构和前两种一样,但是有六根针脚(6p6c)。同时还衍生出六槽四针(6p4c)和六槽两针(6p2c)两种。

    3水晶头识别
    1.标识
    名牌产品在塑料弹片上都有厂商的标注;
    2.透明度
    好产品晶莹透亮,不过现假冒产品也很透明;
    3.可塑性
    用线钳压制时可塑性差的水晶头会发生碎裂等现象;
    4.弹片弹性
    质量好的水晶头用手指拨动弹片会听到铮铮的声音,将弹片向前拨动到90度,弹片也不会折断,而且会恢复原状并且弹性不会改变!将做好的水晶头插入集线设备或者网卡中的时候能听到清脆的“咔”的响声;
    最近,还出现了一种金属弹片水晶头,弹片可以单独拆卸的,解决了塑料弹片容易断裂或容易失去弹性的问题
    5.包装
    正品的包装应该是彩盒包装,建议购买的时候首选彩盒装的。[1]
    6.铜片颜色
    正品的水晶头铜片颜色较深黄色,比较粗厚,假货的铜片颜色是浅黄色,金属接触片比较细薄,并且在压线的时候内部铜片会出现压偏和不对称的现象。[1]


    4网线水晶头制作



    制作工具

    制作工具制作工具
    剥线钳:用于接驳水晶头[1](必备)
    水晶头

    制作方法
    1、先抽出一小段双绞线,然后把外皮剥除一段。
    2、将双绞线反向解开。
    3、根据标准排线。一般我们使用T568B标准的直连接法。具体排线方法是:先按“橙绿蓝棕,
    交叉线接法交叉线接法
    白在前”顺序理好线,再4-6交叉,交叉后顺序即是“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”。另一端接线顺序一样。但特殊情况,如双机直接互联和网络转接时需要用交叉连接法:一端按T568B顺序,即按上面的顺序。另一端按T568A顺序,具体排线方法:先按“橙绿蓝棕,白在前”顺序理好,先4-6交叉,再1-3、2-6交叉, 交叉结果为“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。线的排列顺序:左手拿线,线头朝外,顺序是从左到右数。右手拿插头,金属簧片朝上插入线芯。
    4、剪齐线头。
    5、插入插头,八根线要遵循同一标准。
    6、用卡线钳夹紧。
    7、使用测试仪测试。

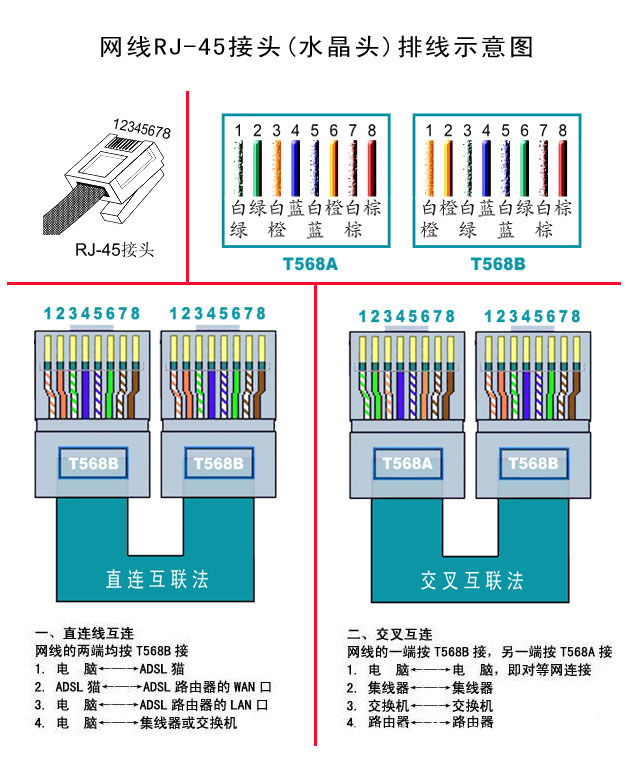

    5接线标准

    连接标准
    以太网双绞连接线有两种:一种是广泛使用的直连接线,另一种是特殊情况下使用的交叉线,如果是pc连接交换机或其他网络接口等,或是其它连接的双方地位不对等的情况下都使用直连接线,而如果连接的两台设备是对等的,例如都是两台pc机,笔记本等,就要使用交叉线了,两者的差别是线序不一致,接口是一样的。不过,随着科技的进步,网卡现基本都支持自动反转,对等设备之间用直连线也能正常通信了。
    交叉线的做法是:一头采用568A标准,一头采用568B标准
    平行线的做法是:两头采用同样的标准(同为568A标准或568B标准)要求12,36双绞
    千兆网线的接法:
    要求12,36,45,78双绞,颜色自选。
    1对3,2对6,4对8,5对7
    橙白1, 橙2, 绿白3, 蓝4, 蓝白5, 绿6, 棕白7, 棕8
    绿白1, 绿2, 橙白3, 棕4, 棕白5, 橙6, 蓝白7, 蓝8
    1对3,2对6,4对7,5对8
    橙白1, 橙2, 绿白3, 蓝4,  蓝白5, 绿6, 棕白7, 棕8
    绿白1, 绿2, 橙白3, 棕白4, 棕5,  橙6, 蓝7,  蓝8
    两种接法在用途上稍有区别。

    水晶头系列
    8P8C PLUG,CAT.6,W/INSERT,W/O SHIELD ;8P8C PLUG,CAT.6,W/INSERT,W/ SHIELD;
    8P8C PLUG,CAT.6,W/O INSERT,W/O SHIELD;8P8C PLUG,CAT.6,W/O INSERT,W/ SHIELD;
    8P8C PLUG,CAT.6 A TYPE,W/INSERT,W/O SHIELD;8P8C PLUG,CAT.6,W/INSERT,W/ SHIELD;
    8P8C PLUG,CAT.5,W/O SHIELD;8P8C PLUG,CAT.5,W/ SHIELD;8P8C PLUG,CAT.5,THREE PRONGS;
    6P6C PLUG , 4P4C PLUG , UK 6P6C PLUG , 10P10C PLUG,CAT.5

    6注意事项
    做水晶头时,使水晶头的弹片朝外,入线口朝下,从左到右,遵循上面的线序,充分插入线(以在水晶头的顶部看到双绞线的铜心为标准),然后用网线钳夹一下,就可以了。
    1、同种类型设备之间使用交叉线连接,不同类型设备之间使用直通线连接;
    2、路由器和PC属于DTE类型设备,交换机和HUB属于DCE类型设备;
    3、RJ45网络接头做法一般有568A和568B两种标准做法,按同一标准即直通线,不同标准即交叉线。
    不管如何接线,最后完成后用RJ-45测线仪测试时,8个指示灯都应依次闪烁。
