1、概述

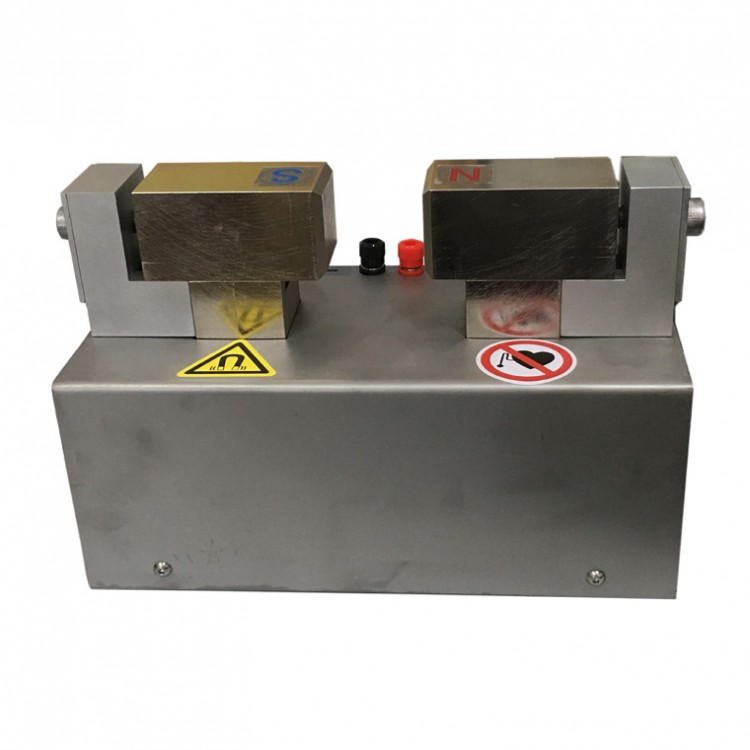

1.1、PEM-20小型磁场电磁铁采用单扼卧式结构、自然冷却方式的电磁场装置，具有视野开阔、外形美观、结构可靠、磁场强度高、磁场强度大小调节方便的特点。

1.2、PEM-20小型磁场电磁铁工作气隙调节轻便灵活，极头极柱一体化结构设计、V型槽结构调节工作气隙大小，调节装卸方便，极面为40 mm×40mm，工作气隙为60mm。

1.3、PEM-20小型磁场电磁铁工作气隙结构调整采用力田专利技术制造。

1.4、PEM-20小型磁场电磁铁可用于磁场参数的测量，也可用于试样产品的磁化与磁效应试验、测试等。

1.5、PEM-20小型磁场电磁铁的主要特点是小型轻量，可满足特殊情况的实验测试要求。

2、技术参数

2.1、 磁体极柱：48mm×48mm

2.2、 磁体极面：40mm×40mm

2.3、 工作气隙：0～60mm 连续可调

2.4、 磁场强度：磁场气隙 50mm时，H ≥ 0.170T

2.5、 磁       场：磁场气隙 10mm时，H ≥ 0.6T

2.6、 剩       磁：磁场气隙 10mm时，H ≤2mT

2.7、 工作电流：DC 0～5.0A

2.8、 线包绝缘：＞10MΩ

2.9、 冷却方式：自然风冷。

2.10、磁场尺寸：320 mm（L）×150mm（W）×200mm（H）

2.11、磁体重量：20kg

3.0、磁场参考表
