盲板阀共有三个驱动装置,其中有两个手动夹紧或松开装置,一个为使闸板开通或者关闭的电动装置,在开或关闸板中,首先松开两个手动装置,而后再启动电动装置,以达到闸板开或关的目的(特别注意:两个手动装置不松开,不得开启电动装置),闸板开或关完成后,再将两个手动装置夹紧,管道方能进行工作。

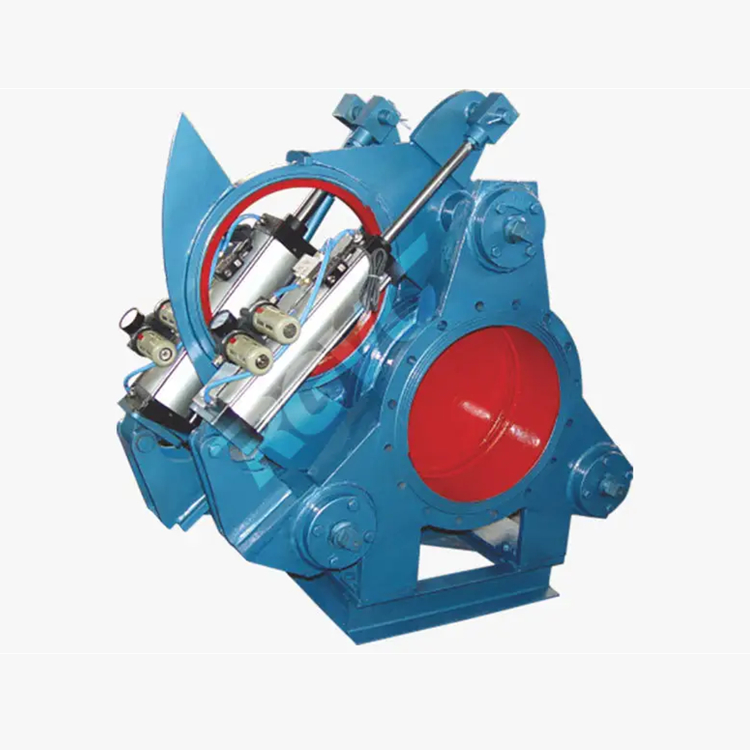

盲板阀由左、右阀体、伸缩机构、扇形阀板及驱动阀板的电动推杆Ⅰ和夹紧、松开的电动推杆Ⅱ组成。
电动推杆Ⅱ动作,密封副脱开,然后电动推杆Ⅰ动作,扇形阀板由开到关,关到位后,电动推杆Ⅱ再反方向动作,密封副夹紧,关阀结束。开阀则反之。
