成都川氟泵阀有限公司

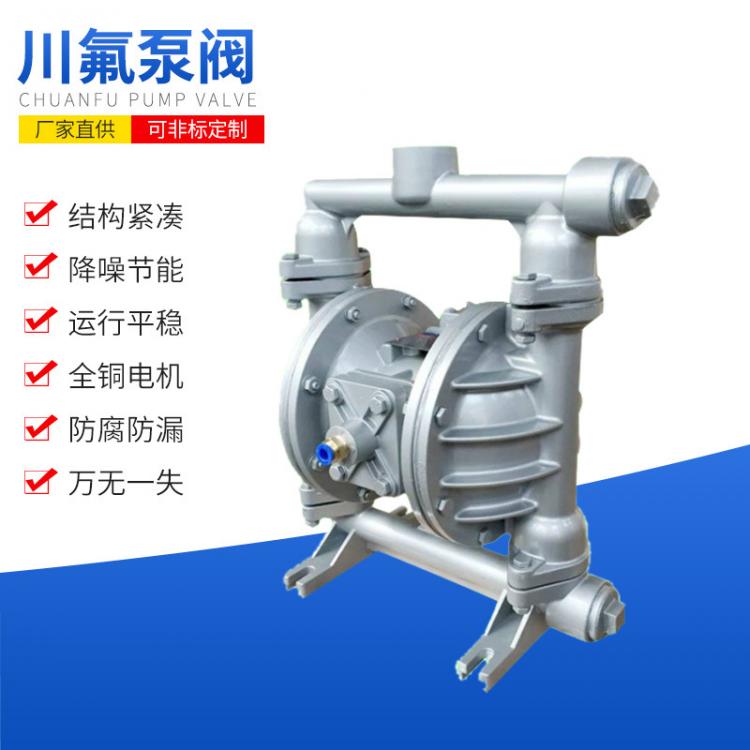

       QBY-40衬氟气动隔膜泵，泵体（两边立柱，进出口管） 外壳采用铸铁，内流道衬F46，配F46隔膜片，可适用于输送几乎所有酸碱、溶液、溶剂等强腐蚀介质。流量0-8m3/h，扬程0-50m，口径DN40，法兰接口。

一、[川氟泵阀]气动隔膜泵性能特点简介：

     QBY气动隔膜泵既能押送流动的液体,也能输送一些不易流动的介质,具体自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

      1、不需灌引水，吸程高达5米，扬程达50米，出口压力6bar；

      2、流动宽敞，通过性能好，允许通过颗粒直径达10毫米。抽送泥浆、杂质时，对泵磨损甚微；

      3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7bar之间)；

      4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身；

      5、不必用电，在易燃、易爆场所使用可靠；

      6、排气口外接出介质液面以后，可以浸没在介质中工作；

      7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；

     8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；

      9、可输送较粘的液体(粘度在1万厘泊以下)；

      10、本泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点；

[川氟泵阀]铝合金气动隔膜泵材质说明：

      泵体（两边立柱，进出口管） 外壳采用铸铁，内流道衬F46，配F46隔膜片，可适用于输送几乎所有酸碱、溶液、溶剂等强腐蚀介质。

注：液体输送部分使用铝合金材料的泵，请不要用来输送含有Fe3+（3价铁离子）的液体和卤代烃及其他的卤代碳氢化合物溶剂，则将会产生腐蚀引起泵体爆裂。

[川氟泵阀]气动隔膜泵配件选配：

     1、铸铁、铝合金隔膜泵原配膜片、球、球座为丁晴橡胶。衬氟|工程塑料隔膜泵、不锈钢隔膜泵原配膜片为在丁晴橡胶膜片的基础上加配F46膜片、球、球座为聚四氟乙烯。
     2、隔膜片材质的用途：

• 丁晴橡胶材质：耐汽油、机油及中弱性腐蚀液体，不耐溶剂。
• 氯丁橡胶材质：耐热，耐一般的酸碱性液体，耐油性次于丁腈橡胶，不耐溶剂。
• 聚四氟乙烯（四氟）和四六乙烯（F46）：耐各种强酸、强碱及各种有机溶剂。

3、根据输送介质不同选用不同材质的隔膜片、球、球座。

[川氟泵阀]QBY-40衬氟气动隔膜泵的装箱清单：

泵（1台），气源接口（1个），消声器（1个），说明书（1份），合格证，泵铭牌；

外包装：木箱包装，木箱铁皮护角。

二、[川氟泵业]气动隔膜泵工作原理:

      在泵的两个对称工作腔中，各装有一块有弹性的隔膜，联杆将两块隔膜结成一体，压缩空气从泵的进气接头进入配气阀 后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

三、[川氟泵阀]气动隔膜泵性能参数：

Note: ★=有 /=无

[川氟泵阀]隔膜泵密封球，隔膜片规格表：
