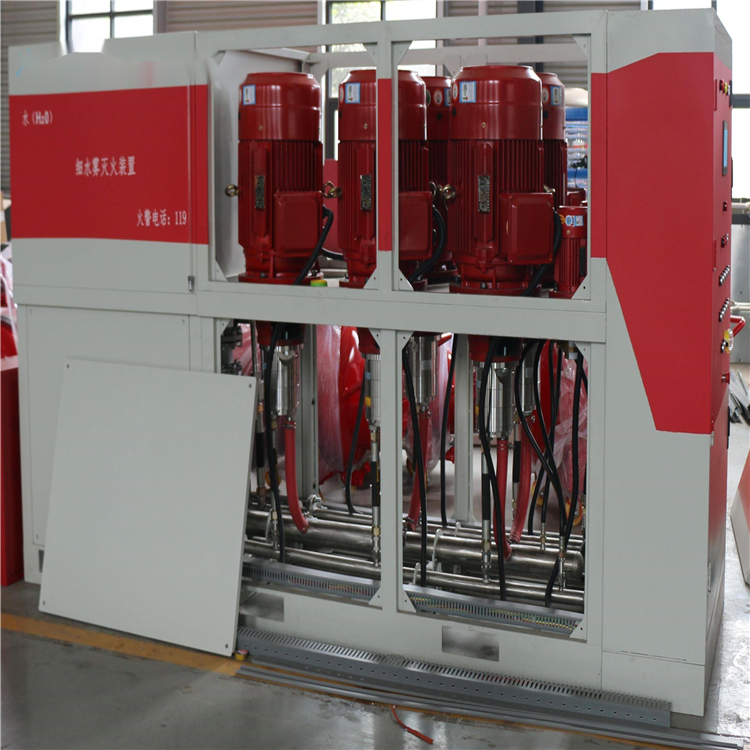

点击图片查看原图开式系统：
高压细水雾灭火系统在准工作状况下，从泵组出口至分区控制阀组前的管网内维持在一定压力0.8-1.2MPa 范围内。当压力低于稳压泵的设定启动压力0.8MPa时，稳压泵启动，使系统管网维稳在0.8-1.2MPa压力范围内，当保护区内发生火灾时，火灾探测器探测到火灾，发出信号至火灾报警控制器。火灾报警控制器根据火灾探测器的地址确认发生火灾的区域，然后发出联动启动灭火系统的控制信号，联动相应的区域阀和高压主泵，系统管道内水迅速达到工作压力，并通过高压细水雾喷头喷射而出，产生细水雾扑救火灾。
闭式系统：
高压细水雾灭火系统在准工作状况下，从泵组出口至喷头的管网内维持在一定压力0.8-1.2MPa 范围内。当压力低于稳压泵的设定启动压力0.8MPa时，稳压泵启动，使系统管网维稳在0.8-1.2MPa压力范围内，当保护区内发生火灾时，细水雾玻璃泡破裂，管网液体流动流量开关动作， 同时反馈信号给火灾报警控制器反映火灾的区域，火灾报警控制器联动高压主泵启动，系统管道内水迅速达到工作压力，并通过高压细水雾喷头喷射而出，产生细水雾扑灭火灾。
