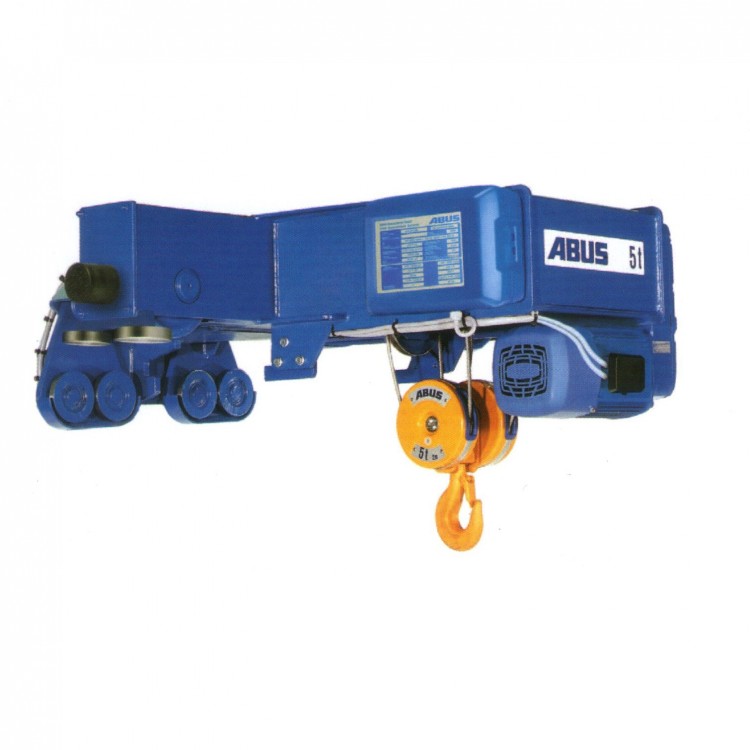

德国安博ABUS-S型单双梁电动钢丝绳葫芦起重机 欧式钢丝绳葫芦

参考价:   ¥11.16万/件

库存量:   1000件

起定价:   ¥111688.00/件


全网询价 联系方式 扫码加微信
新闻中心
  • 暂无新闻
站内搜索

友情链接
  • 暂无链接
首页 > 商城 > 德国安博ABUS-S型单双梁电动钢丝绳葫芦起重机 欧式钢丝绳葫芦
产地 22.5 是否进口
订货号 109 加工定制
货号 109 型号 S型单轨角式
起升高度 6 轨道型号 20
类型 钢丝绳电动葫芦 品牌 德国安博ABUS
标准提升高度 6 提升速度 5
链条直径 6 两钩间最小距离 480
额定起重量 5000 净重 120
载荷 5000 是否跨境出口专供货源
起重量 3200 跨度 22.5


德国安博葫芦S型(单轨角式小车)
  • S型()

    • 产品特征:S型(单轨角式小车)
           钢丝绳葫芦位于起重机主梁的侧面,侧向出绳,跨距为35米,主要有以下几个优点:

    •      1.可大限度的利用已有的厂房高度。

    •      2.大跨距能有效的降低起重机轨道和建筑物所承受的载荷。

    •

    •      起升重量1-10吨。

    • 产品型号

    • 型号

      倍率

      吨位(t)

      起升高度(mm)

      C

      (mm)

      H

      (mm)

      GM800

      4/1

      3.2

      6    9   --

      343

      238

      GM1000

      4/1

      5.0

      6    9   --

      420

      278

      GM2000

      4/1

      6.3

      6    9   --

      440

      280

      GM3000

      2/1

      4/1

      5.0

      10

      12  20  30

      6   10  15

      700

      555

      280

      340

德国安博葫芦技术简介

  • S型()

    1.1葫芦结构形式:具有新专利技术的安博钢丝绳葫芦是德国现代起重设备的代表,采用德国新技术,从起升电机到钢丝绳、从齿轮箱到电气设备,均经过严格的质量标准审核,符合德国工业标准DIN的要求。可靠、耐用,是现代企业提率,生产的有力保证。是企业生产物流的佳选择。主要表现为:

    a) 采用CAD进行结构设计和计算。

    b) 双速起升,双速小车。

    c) 电气连接采用插头插座标准组件。

    和电机制动器的标准化设计。

    d) 先进的加工设备和制造工艺。

    e) 起重机行业家通过ISO9001。

    质量体系认证,产品质量。

    f) 获得CE标志,允许进入欧盟市场。

    g) 免维护设计。

  • 电气控制系统

    1.2安博起重机具有的保护功能:

    1) 欠压保护。

    2) 接地保护。

    3) 短路保护。

    4) 过热保护。

    5) 过载保护。

    6) 限位保护。

    7) 过流保护。

    8) 缺相保护等。





产品结构明细图

  • 减速齿轮箱

    1.3减速装置

    1) 免维护设计,润滑,完全密封无需加油,低噪音斜齿轮传动。

    2) 齿轮材料为铬钼镍合金、抗磨轴承。

    3) CNC加工生产,经过齿面硬化,研磨处理。

    4)齿轮全部磨齿,6级精度。



  • 制动器

    1.4起升制动器

    1) 双盘式,电磁式自调节制动器,刹车片磨损自动补偿。

    2) 刹车片寿命:正常使用不低于100万次。紧急制动不低于6000次

    3) 免维护无需调节和维护。

    4) 常闭式设计,在断电时起升机构 处于制动状态,确保。

    5) 型制动摩擦片防尘、不含石棉,

    具有高度的性和可靠性。

    6) 摩擦接触面积大,制动力矩可调,散热性能好。



  • 起升限位开关

    1.5起升限位开关

    1) 凸轮旋转式限位开关。

    2) 4个完全可调的上、下限位置。

    3) 相序控制。

    4) 先减速后停止。

    5) 减速操作制动器寿命及性。





  • 钢丝绳导索器

    1.6卷筒

    1) 采用有限元方法优化设计制成。

    2) 延长钢丝绳寿命,重物放置偏移小。

    3) 钢丝绳用夹具固定,至少有2圈钢丝

    绳被固定不动。

    4) 重级制润滑轴承。

    5) 由无缝钢管制成,并加工出绳槽。

    1.7导绳器

    6) 具有免维护,安装与拆卸方便的优点 。

    7) 导绳器由耐磨且摩擦系数低的特种工程

    塑料制成,可靠性高。

    对钢丝绳磨损小、寿命长、韧性和弹性好。





  • 钢丝绳卷筒

    1.8钢丝绳

    1) 使用高强度镀锌的钢丝绳,配合使用耐磨钢丝绳卷筒和滚轮,经久耐用。

    2) 多股绞制,铰合紧固。

    3) 具有很强的耐磨性和耐腐蚀性。





  • 下滑轮组

    1.9下滑轮组

    1) 钢丝绳出口处装有耐磨橡胶保护套,避免钢丝绳与金属壳体摩擦。

    2) 吊钩和滑轮由高强度镍铬合金锻造制成。

    3) 采用抗磨滚子轴承。

    4) 吊钩可以360度旋转。

    5) 配备弹簧压紧的扣可以滑脱。





  •



  •





  •
