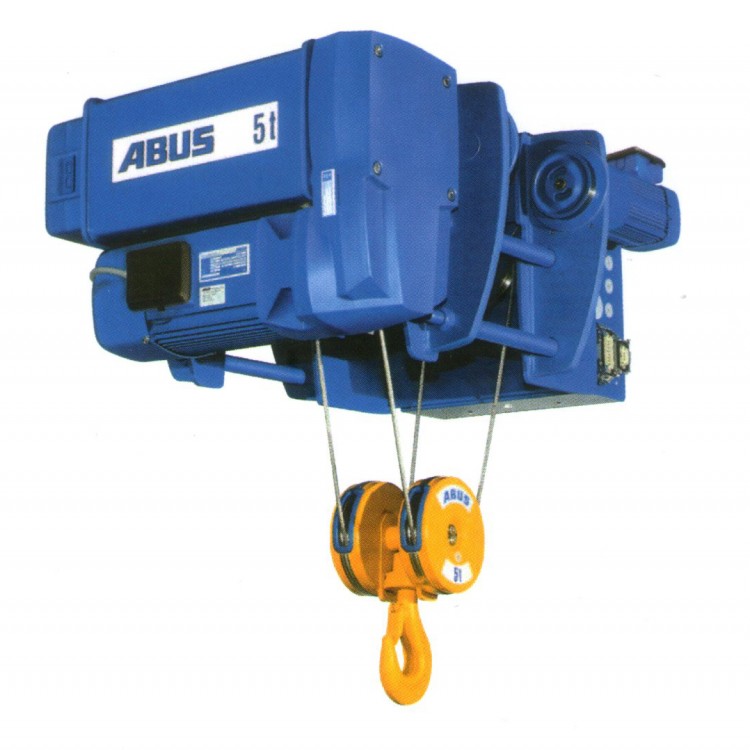

- 产品特征：E型（单轨短车式小车）
结构紧凑的小体积设计，占用小的空间，提供大的起升高度，运行小车机构可根据下翼边缘的宽度进行调节。 - 安全起升重量1-12.5吨。
- 产品型号
-
型号
倍率
吨位
(t)
起升高度
(mm)
C
(mm)
H
(mm)
GM800
4/1
3.2
6 9 --
400
176
GM1000
2/1
4/1
2.5
5.0
12 18 24
6 9 --
567
500
196
196
GM2000
2/1
4/1
3.2
6.3
12 18 24
6 9 --
580
500
213
213
GM3000
2/1
4/1
6.3
12.5
12 20 30
6 10 --
665
580
251
251
GM5000
2/1
10
12 20 30
830
273
GM6000
2/1
2/1
10
12.5
12 20 --
12 -- --
830
830
293
293
- 产品特征：E型（单轨短车式小车）
-
1.1葫芦结构形式：具有专利技术的安博钢丝绳葫芦是德国现代起重设备的代表，采用德国新技术，从起升电机到钢丝绳、从齿轮箱到电气设备，均经过严格的质量标准审核，符合德国工业标准DIN的要求。安全可靠、经久耐用，是现代企业高效率，安全生产的有力保证。是企业生产物流的选择。主要表现为：
a) 采用CAD进行结构设计和计算。
b) 双速起升，双速小车。
c) 电气连接采用插头插座标准组件。
和电机制动器的标准化设计。
d) 先进的加工设备和制造工艺。
e) 全球起重机行业家通过ISO9001。
质量体系认证，产品质量。
f) 获得CE标志，允许进入欧盟市场。
g) 免维护设计。
-
1.2安博起重机具有的保护功能：
1) 欠压保护。
2) 接地保护。
3) 短路保护。
4) 过热保护。
5) 过载保护。
6) 限位保护。
7) 过流保护。
8) 缺相保护等。
-
1.3减速装置
1) 免维护设计，润滑，完全密封无需加油，低噪音斜齿轮传动。
2) 齿轮材料为铬钼镍合金、抗磨轴承。
3) CNC加工中心生产，经过齿面硬化，研磨处理。
4）齿轮全部磨齿，达到6级精度。
-
1.4起升制动器
1) 双盘式，电磁式自调节制动器，刹车片磨损自动补偿。
2) 刹车片寿命：正常使用不低于100万次。紧急制动不低于6000次
3) 免维护无需调节和维护。
4) 常闭式设计，在断电时起升机构 处于制动状态，确保安全。
5) 环保型制动摩擦片防尘、不含石棉，
具有高度的安全性和可靠性。
6) 摩擦接触面积大，制动力矩可调，散热性能好。
-
1.5起升限位开关
1) 凸轮旋转式限位开关。
2) 4个完全可调的上、下极限位置。
3) 相序控制。
4) 先减速后停止。
5) 减速操作提高制动器寿命及安全性。
-
1.6卷筒
1) 采用有限元方法优化设计制成。
2) 延长钢丝绳寿命,重物放置偏移小。
3) 钢丝绳用夹具固定,至少有2圈钢丝
