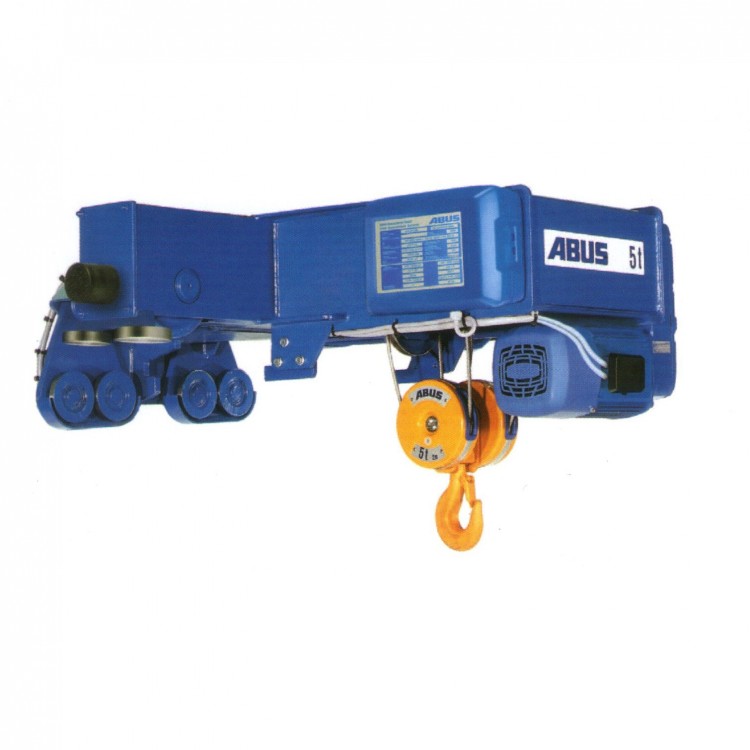

- 产品特征：S型（单轨角式小车）
钢丝绳葫芦位于起重机主梁的侧面，侧向出绳，跨距为35米，主要有以下几个优点： - 1.可大限度的利用已有的厂房高度。
- 2.大跨距能有效的降低起重机轨道和建筑物所承受的载荷。
- 安全起升重量1-10吨。
- 产品型号
-
型号
倍率
吨位(t)
起升高度(mm)
C
(mm)
H
(mm)
GM800
4/1
3.2
6 9 --
343
238
GM1000
4/1
5.0
6 9 --
420
278
GM2000
4/1
6.3
6 9 --
440
280
GM3000
2/1
4/1
5.0
10
12 20 30
6 10 15
700
555
280
340
-
-
- 产品特征：S型（单轨角式小车）
-
1.1葫芦结构形式：具有新专利技术的安博钢丝绳葫芦是德国现代起重设备的代表，采用德国新技术，从起升电机到钢丝绳、从齿轮箱到电气设备，均经过严格的质量标准审核，符合德国工业标准DIN的要求。安全可靠、经久耐用，是现代企业高效率，安全生产的有力保证。是企业生产物流的佳选择。主要表现为：
a) 采用CAD进行结构设计和计算。
b) 双速起升，双速小车。
c) 电气连接采用插头插座标准组件。
和电机制动器的标准化设计。
d) 先进的加工设备和制造工艺。
e) 全球起重机行业家通过ISO9001。
质量体系认证，产品质量。
f) 获得CE标志，允许进入欧盟市场。
g) 免维护设计。
-
1.2安博起重机具有的保护功能：
1) 欠压保护。
2) 接地保护。
3) 短路保护。
4) 过热保护。
5) 过载保护。
6) 限位保护。
7) 过流保护。
8) 缺相保护等。
-
1.3减速装置
1) 免维护设计，润滑，完全密封无需加油，低噪音斜齿轮传动。
2) 齿轮材料为铬钼镍合金、抗磨轴承。
3) CNC加工中心生产，经过齿面硬化，研磨处理。
4）齿轮全部磨齿，达到6级精度。
-
1.4起升制动器
1) 双盘式，电磁式自调节制动器，刹车片磨损自动补偿。
2) 刹车片寿命：正常使用不低于100万次。紧急制动不低于6000次
3) 免维护无需调节和维护。
4) 常闭式设计，在断电时起升机构 处于制动状态，确保安全。
5) 环保型制动摩擦片防尘、不含石棉，
具有高度的安全性和可靠性。
6) 摩擦接触面积大，制动力矩可调，散热性能好。
-
1.5起升限位开关
1) 凸轮旋转式限位开关。
2) 4个完全可调的上、下极限位置。
3) 相序控制。
4) 先减速后停止。
5) 减速操作提高制动器寿命及安全性。
-
1.6卷筒
1) 采用有限元方法优化设计制成。
2) 延长钢丝绳寿命,重物放置偏移小。
3) 钢丝绳用夹具固定,至少有2圈钢丝
绳被固定不动。
4) 重级制润滑轴承。
5) 由无缝钢管制成,并加工出绳槽。
1.7导绳器
6) 具有免维护，安装与拆卸方便的优点 。
7) 导绳器由耐磨且摩擦系数低的特种工程
塑料制成，可靠性高。
对钢丝绳磨损小、寿命长、韧性和弹性好。
-
1.8钢丝绳
1) 使用高强度镀锌的专用钢丝绳，配合使用耐磨钢丝绳卷筒和滚轮，经久耐用。
2) 多股绞制，铰合紧固。
3) 具有很强的耐磨性和耐腐蚀性。
-
1.9下滑轮组
1) 钢丝绳出口处装有耐磨橡胶保护套，避免钢丝绳与金属壳体摩擦。
2) 吊钩和滑轮由高强度镍铬合金锻造制成。
3) 采用抗磨滚子轴承。
4) 吊钩可以360度旋转。
5) 配备弹簧压紧的安全扣可以防止滑脱。
