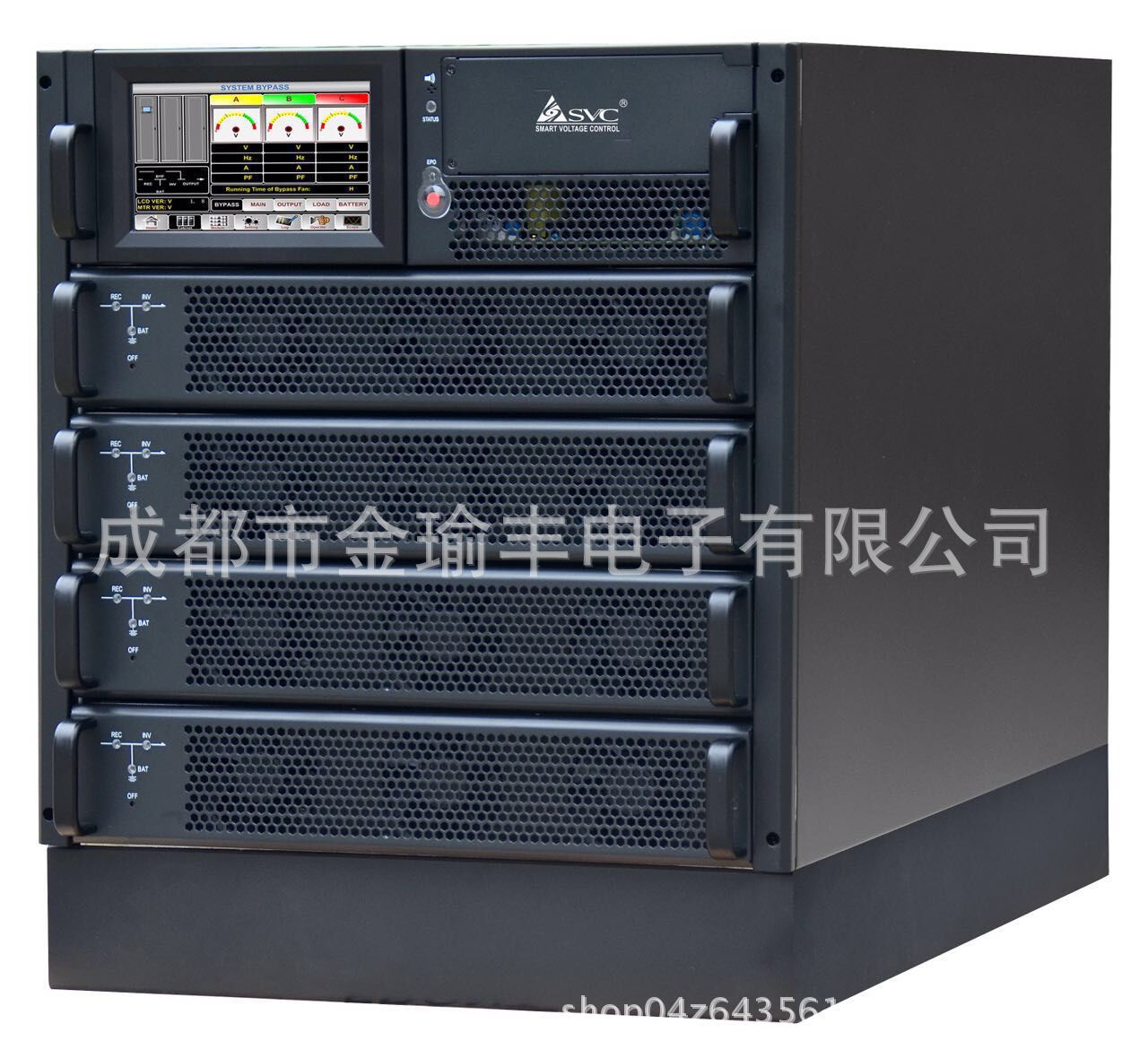

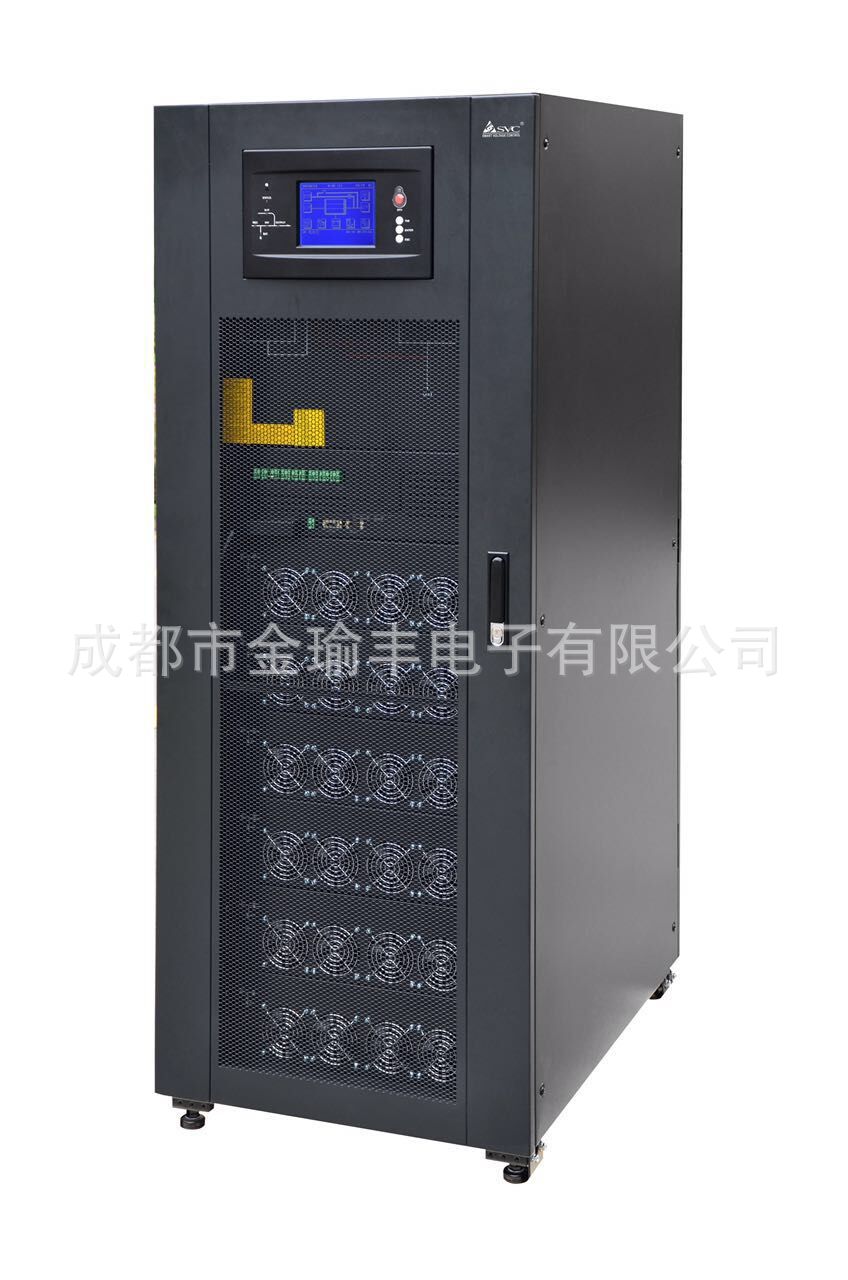

RM 系列 10-90kVA、20-60KVA、20-200KVA、25-600KVA、40-500KVA 机架式模块化 UPS
功率范围
10～90kVA
工作方式
三进三出/三进单出/单进单出（RM020/10X、RM040/10X、RM060/10X）、双变换在线工作
三进三出（RM090/15X）、双变换在线工作
应用范围
广泛应用于政府、金融、通信、教育、
交通、气象、广播电视、工商税务、医疗卫生、
能源电力等各个行业领域
性能特点：
嵌入标准机柜安装
支持安装方式：机架式安装、塔式安装
灵活的输入输出模式
支持输入输出模式：三进三出/三进单出/单进单出
超大彩色LCD触摸屏
主机配置7英寸LCD触摸显示屏，彩色图形显示，操作方便，人机通讯友好
安装快捷，灵活方便
机架式模块化单元的设计元素，极大的满足了当今中小型数据中心所需灵
活性、易安装、省空间、好维护的特点
丰富的配套产品
PDU单元，外部旁路单元，一体化电池柜(可放置2组12AH 12v)等
以下列表只是20-90KVA模块化UPS技术参数，如需要了解更大型更详细模块UPS技术参数，请留言或致电咨询。
|
型号 |
RM020/10X |
RM040/10X |
RM060/10X |
RM090/15X |
|
|
容量 |
20kVA |
40kVA |
60kVA |
90kVA |
|
|
主路输入 |
输入配线 |
3相+N线+PE |
|||
|
输入电压 |
380/400/415VAC(线电压) 220/230 /240VAC(相电压) |
||||
|
输入频率 |
50/60Hz |
||||
|
功率因数 |
>0.99 |
||||
|
电流畸变率 |
THDi<4% |
||||
|
电压范围 |
304～478Vac（线电压）满载 304V～228Vac (线电压)负载从100%到75%之间线性降额 |
||||
|
电压频率 |
40-70Hz |
||||
|
电池 |
电池电压 |
±240VDC（32-44节可设置） |
|||
|
充电功率 |
20%*有功功率 |
||||
|
充电电压精度 |
±1% |
||||
|
旁路 |
旁路电压 |
380V/400V/415V(线电压)220V/230V/240V(相电压) |
|||
|
电压范围 |
默认-20%-+15%; -40%-+25%可选 |
||||
|
过载能力 |
125%,长时间运行； 130%,10分钟后关机； 150%,1分钟后关机；150%>负载,300毫秒后关机 |
110%, 长时间运行； 110%<负载<130%,5分钟后关机；130%<负载<150%,1分钟后关机；150%>负载,300毫秒后关机 |
|||
|
输出 |
额定输出电压 |
380/400/415VAC(线电压)；220/230/240VAC(相电压) |
|||
|
额定输出频率 |
50/60Hz |
||||
|
输出功率因数 |
1 |
||||
|
电压精度 |
±1.5% |
||||
|
输出动态响应 |
<5% (20% - 80% -20% 阶跃负载) |
||||
|
动态恢复时间 |
< 20ms (0% - 100% -0% 阶跃负载) |
||||
|
输出总谐波失真（THDu） |
<1%（线性负载）,<5.5% （非线性负载） |
||||
|
逆变器过载 |
110%, 1小时后转到旁路； 125%,10分钟后转到旁路；150%, 1分钟后转到旁路；>150%, 200毫秒后转到旁路 |
||||
|
频率精度 |
50/60Hz±0.01% |
||||
|
跟踪范围 |
可设置，±0.5Hz-±5Hz，默认±3Hz |
||||
|
跟踪速率 |
可设置，0.5Hz/S-±3Hz/S，默认0.5Hz/S |
||||
|
峰值比 |
3:1 |
||||
|
三相相位精度 |
120°±0.5° |
||||
|
系统 |
系统效率 |
主路模式: 95%最大；经济模式: 98%；电池模式94.5% |
|||
|
显示 |
LCD+LED+彩色触摸屏7寸 |
||||
|
语言 |
中文，繁体中文，英文，俄文，意大利文，西班牙文，德文 |
||||
|
防护等级 |
IP20 |
||||
|
通信接口 |
RS232,RS485,干接点,SNMP卡 |
||||
|
接线方式 |
后进线或下进线 |
||||
|
工作环境 |
0-40℃（工作温度）；-25℃~70℃（存储温度）；0-95% (非凝露) |
||||
|
噪声(dB)(1米) |
单模块<56db |
||||
|
机柜类型 |
2模块机 |
4模块机 |
6模块机 |
6模块机 |
|
|
尺寸 (W*D*H) (mm) |
主机 |
485*697*398(7U) |
485*697*575(11U) |
485*751*1033 |
485*751*1033 |
|

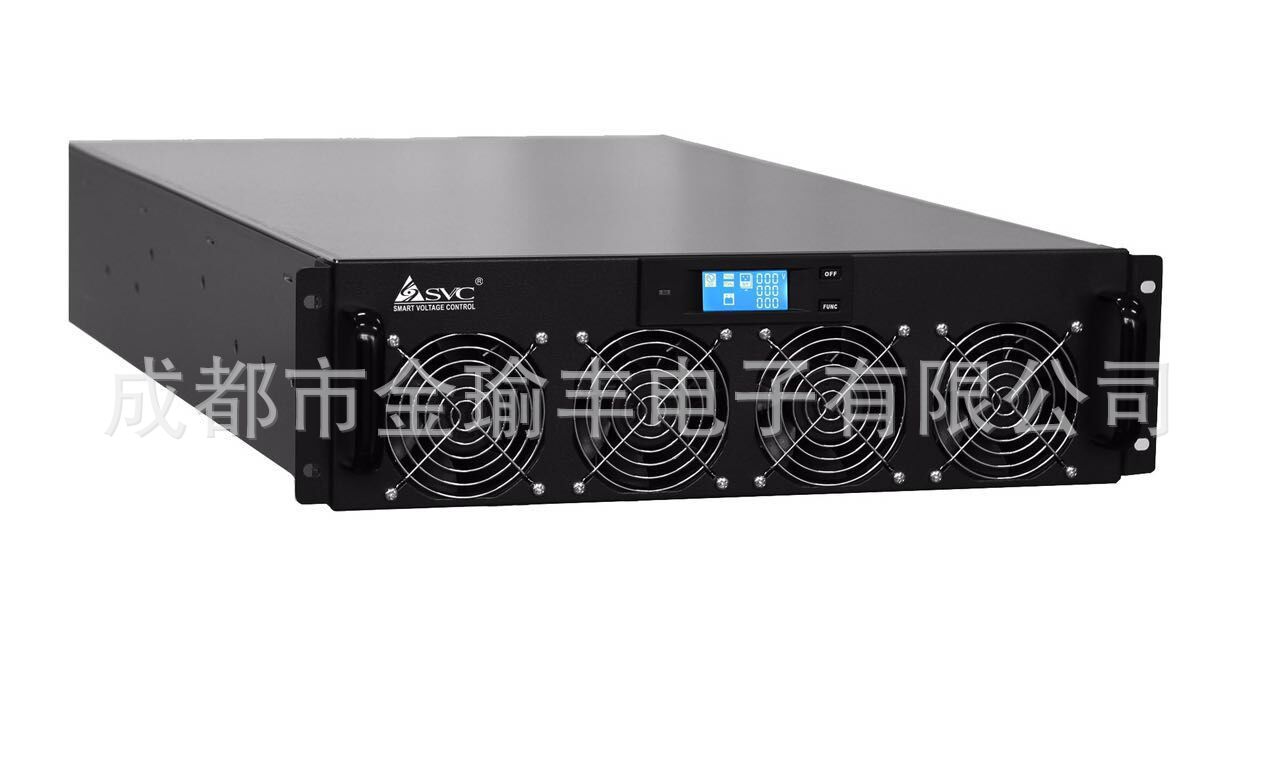

模块 |
436*590*85 mm (2U) |
||||
|
重量（kg） |
主机 |
42 |
51 |
70 |
70 |
|
模块 |
15.3（PM10X） |
15.5（PM15） |
|||
|
|
