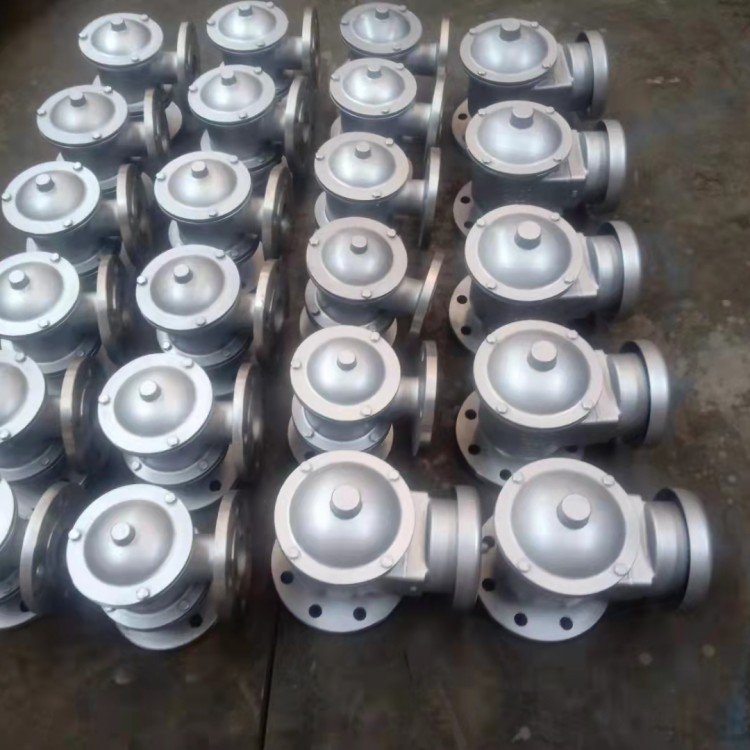

带双接管阻火呼吸阀
产品尺寸：
| DN | 25 | 50 | 80 | 100 | 150 | 200 | 250 |
| 1" | 2" | 3" | 4" | 6" | 8" | 10" | |
| L | 160 | 320 | 450 | 450 | 620 | 750 | 850 |
| H | 500 | 650 | 750 | 950 | 1100 | 1200 | 1500 |
| 型号 Mode |
HXF-II型 | 规格 Size |
DN25-DN300 PN0.6-PN2.5 RF |
| 壳体材质 Body Materials |
AL CS 304 316 316L | 导杆材质 Guide Rod |
AL 304 316 316L |
| 螺帽螺栓 Bolt/Nut |
CS 304 316 316L | 密封垫片 Gasket Seal |
石墨垫片 金属垫片 聚四氟乙烯 Graphite gasket Medal gasket PTFE |
| 正压阀盘材质 Positive valve plate |
CS 304 316 316L/F4 | 负压阀盘材质 Vacuum valve plate |
聚四氟乙烯 F4 |
| 正压阀盘压力 Positive Pressure |
+36 mmH2O ~ +1000mmH2O | 负压阀盘压力 Vacuum Pressure |
-25 mmH2O ~ -65mmH2O |
| 压力等级 Pressure Group |
A级 B级 C级 D级 | 环境温度 Ambient Temper |
CS:-30℃~+350℃SS:-80℃~+350℃ |
| 连接方式 Joint Type |
法兰连接螺纹连接 Flange Threaded |
法兰标准 Flange Standard |
JB GB HG ANSI SH JIS |
| 设计制造检测标准 Manufacture Standard |
SY/T0511-1996 GB5908-86 | 外表处理 Coating |
CS: paint SS:NO Paint |
产品说明：
带双接管式阻火呼吸阀是装在储罐顶上的接管阻火呼吸作用,它能对石油储罐内外压差进行自动调节,其性能可靠、稳定，完全符合石油工业部SY7511-87标准。适用于储存汽苯、苯、煤油、轻柴油、厚油等油品及性质相同的化工产品储罐。
接管式阻火呼吸阀按结构分为带呼出接管阻火呼吸阀和带双接管阻火呼吸阀。
带双接管呼吸阀[1] 防爆级别：BS 5501: IIA、IIB、IIC。
壳体材质：碳钢、铝合金、不锈钢：SUS304、SUS304L、SUS316、SUS316L、衬里。
阀盘、阀座材料：铝合金、不锈钢。
密封件材质：聚四氟乙烯。
法兰材料：HG20592-97PN10.MPa，当客户需用GB、SH、HGJ、JB、ANSI、JIS等标准或改变压力等级时，请在订货合同中注明。
制造、检测标准：按（石油储罐呼吸阀）SY7511-87、(石油储罐阻火器阻火性能和试验方法GB5908-86等标准进行制造和验收，或客户指定标准.)
参考使用：
为了确保带双接管阻火呼吸阀的性能达到安全使用目的，阻火呼吸阀应定期进行检查和保养：
1、 检查压力阀盘和真空阀盘动作是否灵活，导杆及阀封环接触面有无损伤。
2、 重新安装压力盘和真空盘时应保证接触面严密，导杆升降灵活。
3、启用新的呼吸阀时必须清洁盘的防震物。
阻火呼吸阀要定期（6个月内）检查通气口正、负阀盘是否灵活，阀盘接触面有无损坏，如有损坏应立即检修。 检修完毕后，一切正常可重新使用。
安装维修保养：
1、检查压力阀盘和真空阀盘动作是否灵活，导杆及阀封环接触百有无损伤。
2、重新安装压力盘和真空盘时应保证接触面严密，导杆升降灵活。
3、启用新的阻火呼吸阀时必须清洁盘的防震物。
4、本公司呼吸阀出厂时进出口都有塑料的保护盖，避免在运输过程中对法兰造成损坏，安装时请去掉保护盖即可。
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
制造、检测标准：执行HG/T21637-1991标准，或客户指定标准。
订货须知：
1、订货时请注明产品尺寸、操作压力及材质。
2、当需要其他标准法兰、材质或操作压力时，请在订货时注明
