磁电式转速传感器 型号：HN70
▲特点
●磁电式转速传感器是针对测速齿轮而设计的发电型传感器（无源），它不需要供电，测速齿轮旋转引起的磁隙变化，在探头线圈中感应电势，其幅度与转速有关，转速越高输出电压越高（0~a段），输出电压与转速成正比。转速进一步增高，磁路损耗增大，输出电势已趋饱和（a~b段），当转速超过b，磁路损耗加剧，电势锐减。因此这种磁电势不适合测高转速，也不适合零转速测量。
磁电式转速传感器
▲ 技术参数

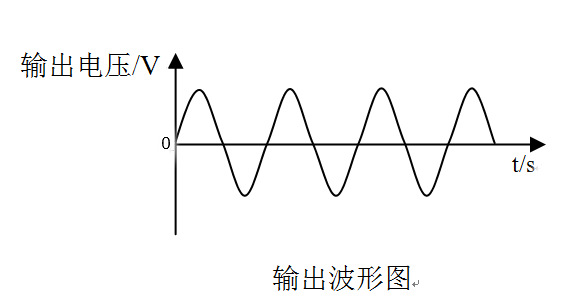

输出电压波形: 渐开线齿轮–––近似正弦波,若齿轮略有偏心则为调幅正弦波;孔板––近似方波.
温度范围： -20℃～80℃ 或（-30℃～130℃）
螺纹尺寸： M16×1.0或M16×1.5 M16×1.0或M16×1.5
电线或接头： 整体电缆或用接头
测量范围 10～10000r/min （60齿）
输出信号幅值：30r/min>500mV （测试条件：发讯齿轮，齿数为60，材料为电工钢，
模数为2，传 感器端面距齿顶1mm）。信号幅值大小，与转速成正比，与端面和齿顶间隙的大小成反比。
齿轮材料：应采用高导磁材料。
齿形：渐开线齿形是合适的齿形。用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变。这将会妨碍的检测。如果主轴在轴向有移动，则应注意磁极的中心一定要处在齿轮的位置上。
|
|
