两线制轴振动变送器4-20mA输出 振动传感器防水防潮
点击图片查看原图
单价:1200.00 / 件
品牌:HC
地区:四川省成都市双流县
销量:累计出售 0 件,0 个订单
评价:已有 0 条评价
库存:还剩 100
人气:已有 12 人关注
更新:2023-07-11
详细信息

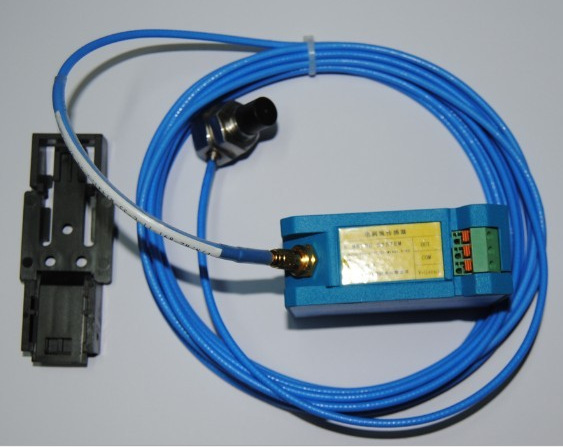

两线制轴振动变送器4-20mA输出

概述

YTGJ-4A型一体化轴位移变送器用途:

对主机、辅机设备如汽轮机、压缩机、风机、泵、电机等进行轴位移实时监测,能真正起到对这类设备进行保护

YTGJ-4A型一体化轴位移变送器特点:

直接与DCS、PLC接口提供一种简便、低成本的方式监测旋转机械转子的轴位移,它测量准确、稳定可靠,抗干扰性能强。


二、技术指标

    1、供电电源:+24Vdc,大工作电流小于25mA。

    2、量    程:0-1000um 客户选定

   3、输    出:4~20mA(大负载电阻500Ω)三线制,两线制可选

   4、精    度:<±1%

   5、输出纹波:≤20mV。

   6、频    响:0~10KHz。

   7、温    漂: ≤0.1%℃。

   8、外形尺寸: 90mm(W)×35mm(L)×70mm(H)。

    9、安装尺寸:导轨安装,可以方便地安装在标准35mm导轨上。

   10、接线方式:采用SpringLoc黄金自锁端子,有自动紧固的功能,不需要安装工具即可接线,由于不需要螺栓固定,不会发生松动。

   11、工作温度: -30℃~80℃。



三、安装使用

   探头的安装

1、  确保被测面的材质为40CrMo,或其涡流效应与40CrMo相接近。大多数汽轮机、鼓风机等设备的转轴是用40CrMo材料或与之相近的材料比如45号钢制造。因此,除非在订货时进行特别说明,通常在出厂前传感器系统采用40CrMo材料试件校准。

2、  电涡流效应主要集中在被测表面,由于加工过程中形成的残磁效应,以及淬火不均匀,硬度不均匀,结晶结构不均匀等都会影响传感器特性,API670标准推荐被测面残磁不超过0.5微特斯拉。当需要更高测量精度时应用实际被测体校准。

3、  如果被测表面有镀层,传感器应按镀层材料重新校准。

4、  测量轴的轴向位移时,测量面应该与轴是一个整体。这个测量面是以探头中心线为中心,宽度为2倍探头头部直径的圆环。探头安装位置距离止推法兰盘不应超过305mm (API670标准),否则测得的结果不仅包括轴向位移的变化,而且包括胀差在内的变化。

5、在停机时安装传感器探头,由于轴通常都会移向工作推力的反方向,因而探头的安装间隙应该偏大,原则是保证:当机器启动后,轴处于其轴向窜动量的中心位置时,传感器应工作在其线性工作范围的中点。如:量程-0.5~0.5mm,远离为正,我们可按下列步骤安装传感器探头确定仪表量程零点的传感器输出电流:由方向远离为正可知,传感器探头与被测体的距离越大,传感器输出的电压值就越大,两者之间成正比,根据负向量程为0.5,灵敏度16mA/mm,可知仪表零点的传感器线性电压=0.5×16=8 mA。

一般电涡流传感器在进入线性段前都有一个非线性的电流,它不随传感器的间隙变化而变化,这个电压我们叫他死区电流。本公司ф8传感器死区电流为4 mA。

因此,仪表量程零点的传感器实际电流=死区电流+线性电流=4+8=12 mA。

6、安装传感器应保证探头的头部与安装面之间不小于一定的距离,工程塑料头部体要完全露出安装面,否则应将安装面加工成平底孔或倒角。



一、概述

YTGJ-4型智能轴位移变送器与电涡传感器探头配套使用,可广泛使用于电力、冶金、石化、钢铁和造纸行业等的大型旋转机械轴位移动(转子相对轴承盖的振动)的测量和保护控制。主要监测旋转机械转子的径向振动,监测由于转子的不平衡、不对中、机件松动等引起的振动增大。YTGJ-4型智能轴位移动变送器将前置器集成在变送器里,大大简化现场的布线,而且变送器带显示和现场设置按键,方便用户现场操作,该变送器采用24V供电,内部采用全隔离处理,提高了抗干扰能力,输出用微处理器的数字输出来对模拟电路进行控制。YTGJ-4型智能轴位移动变送器现场安装方便,可采用导轨或螺钉安装。

二、主要技术指标:

供电电源:  +24VDC±10%

功    耗:  <2W

输    入:  电涡流传感器探头,

输入点数:  1点

记录输出:  4~20mA(负载≤500Ω)

★注     意:  记录输出和输入电源不共地。

报警方式:

报警设定点  2点(+警戒,+危险,)

继电器状态  常失电

继电器输出  2组常开继电器(警戒,危险)

触点容量    250VAC/5A或30VDC/5A

报警延时    1~9秒内可选

精    度:

指    示    <1.5%

标准输出    <1%

工作环境:

工作温度    -20~70℃

选购指南

SE 系列电涡流传感器Φ8/Φ11/Φ16/Φ25 多种输出信号可以选



QQ图片20180601112445

详情就在成都怀程科技,您不懂没事,只需您给我们一个型号,我们就能给你相应的产品,欢所有有需求的客户们来电订
