发货清单：
1】铝合金面板；
2】铝合金基座；
3】不锈钢滑杆；
4】塑料膨胀钉；
5】止水带；
6】阻火带（根据工地现场要求选择）；
7】弹性橡胶条
注：盖板宽度根据工地现场缝宽定制；伸缩量系指变形缝装置拉伸与压缩时的变形缝；
卡锁型I-IL2内墙变形缝做法规范是依据04CJ01-3图集举例，在其它图集中叫法不同但结构原理一样。如下：
一、槽口预留及处理.
1、槽口预留处理成如图1所示形状、尺寸。图中Ｗ为伸缩缝缝宽。
2、保持整条缝的直线度。3、槽口两边安装基面保持平整、光洁。4、打扫干净缝内杂物及垃圾。
二、安装铝锚夹。
1、弹线确定铝锚夹安装位置，保证铝锚夹安装在同一条直线上。2、摆上铝锚夹，用红漆将铝锚夹上孔的位置标记到安装面上。3、在标记位置用电锤钻孔，装上6ｍｍ塑料膨胀管。4、摆上铝锚夹，拧上Ｍ4园头自攻螺钉。
三、安装铝合金中心板、铝合金盖板.
1、上铝合金中心板、摆上铝合金盖板，使盖板上卡锁与铝锚夹对正。2、用皮榔头将卡锁敲入铝锚夹内。3、铝合金中心板、铝合金盖板接头处两边对齐。完成后如图3所示形状。4、铝合金盖板分断可用钢锯锯断，用铝合金锉刀锉平。

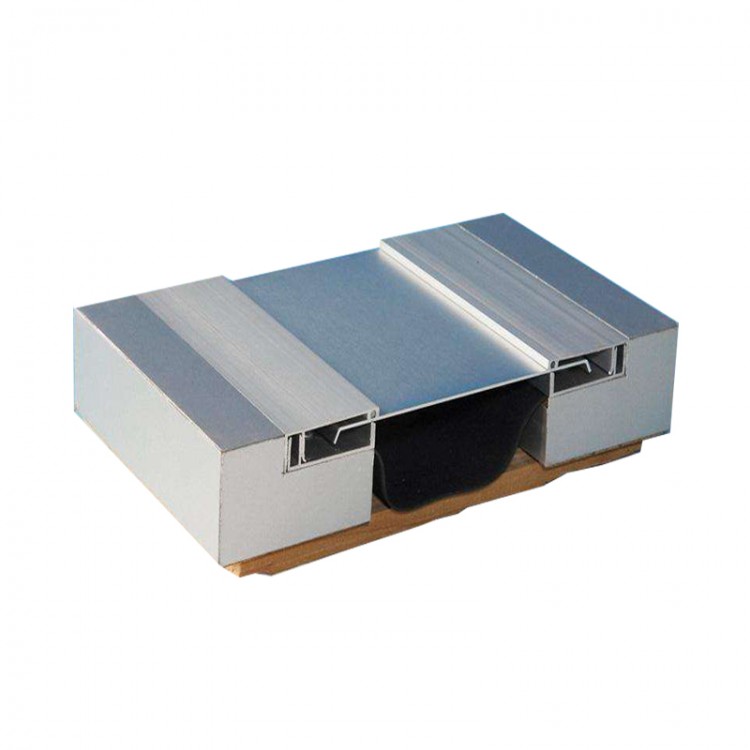

金属卡锁型变形缝是为了防止建筑体在受到外力的影响下产生变形破坏，有了金属卡锁型，建筑变形缝装置盖板在卡槽内位移变形并复位，这样才能程度上的保护建筑体。通常平面的金属卡锁型主体有五部分组成：双边的上下面基座加上中间的盖板，如下图
转角的金属卡锁型主体有三部位组成：上下面基座加中心折板，如下图：如上两图所示，变形缝的盖板是由两侧的倒U型基座卡住，在地震力作用下，盖板在卡槽内位移变形并复位。金属卡锁型不光只有地面有，墙面的金属卡锁型也应用很广泛，不管内墙还是地面，甚至是外墙，金属卡锁型的结构原理其实是一样的。
