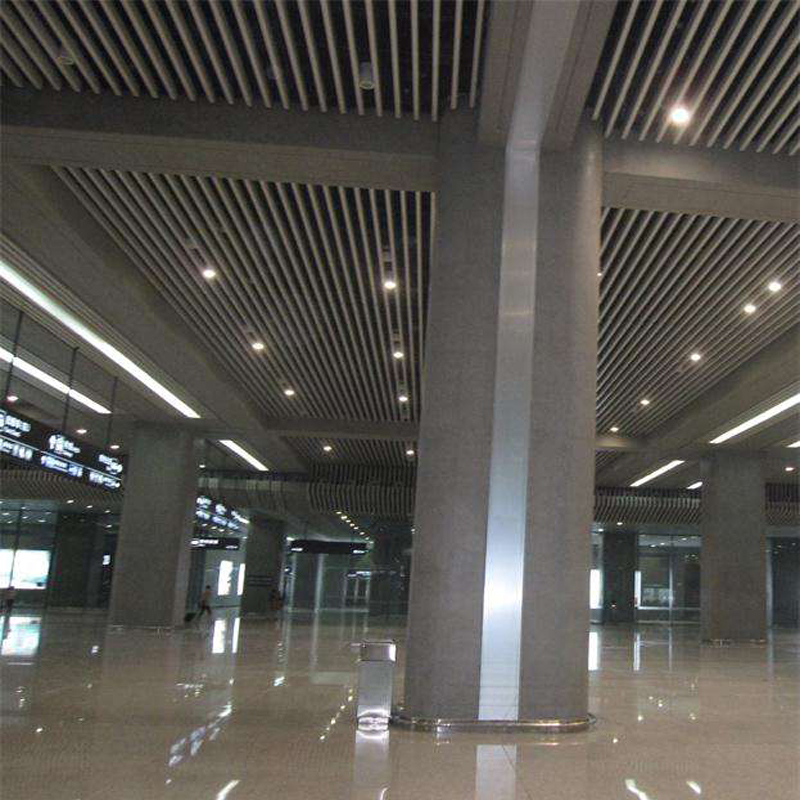

点击图片查看原图墙面铝合金伸缩缝盖板安装：
墙面伸缩缝图集参照做法金属盖板型做法参照04cj-1-3变形缝图集第18页个IM型金属卡锁型做法参照04cj-11-变形缝图集第15页第三个IL2型橡胶嵌平行做法参照04cj-1-1-变形缝图集第20页第1个ER1型
墙体伸缩缝结构加工工艺，它涉及建筑技术领域，其施工步骤如下：屋面变形缝两侧侧预埋钢筋；测量放线；支设两侧模板；绑扎墙体及预留悬挑板钢筋；清理基层；浇筑砼；拆除模板；清理基层；浇筑悬挑盖板混凝土，盖板向无缝的一侧结构做坡排水阴角做弧形角；粉刷墙体；防水收头采用一厚铝合金板；屋面泛水部位防水层施工；填嵌填充物沥青麻丝；表面涂刷防水涂料。它可以在保证变形缝功能的情况下，特大程度避免屋面变形缝处出现渗漏现象，盖板属于刚性，有利于盖板的成品保护。
技术参数：
（6063-T5，T6、T52）（6061-t5，T6，T51）（6105-t5，T6）（6005-t5）（6005a-t5，T6），ASTM B221 Duroflex垫片 单硬度–80岸，ASTM D2000 灰色 青铜 c28000熟铜，ASTM b455 不锈钢 型304 ASTM A167，a240a，a240m
物理性能：
墙/墙，地板/墙壁，天花板/天花板，天花板/墙壁条件
运动：+/- 25％
接头宽度：1“-3”
可选的蒸汽屏障
可选防火等级
铝合金墙面伸缩缝技术说明：
双硬度密封提供牢固的配合和特佳的灵活性
产品施工工艺：
A.遵守制造商的书面说明储存、处理和安装。除非有更严格的要求，否则建筑联合组件和材料。表示。
B.金属框架:执行切割、钻孔和安装连接系统所需的配件。
1。安装在真正的对齐和适当的关系到连接和邻接。完成的表面，从已确定的线和水平。
2。调整实际结构间隙与名义设计间隙之间的差异。由于安装时的环境温度。通知建筑师,发生的差异会影响到适当的联合安装和性能。
3切割和安装两端以适应金属的热膨胀和收缩。没有弯曲的帧。
4定位于与相邻表面的连续接触。
5。标准工作系统:在需要的地方按水平进行。支持下面的在服务时连续不断地防止垂直偏转。
6。重型系统:按要求修理或灌浆。框架支持，并将框架引入适当的水平。匀场是不允许的。在制造商推荐的时间间隔定位锚点，但不小于3。
每头几英寸，不超过24英寸。
C.在金属框架内密封:在框架内安装弹性体密封和膜，以符合要求。与制造商的书面指示。安装小数量的结束。
1。为直线段提供连续的长度。
2。根据制造商的书面指示进行密封过渡。硫化或由制造商推荐的热熔接场接头。
3安装:机械地将密封件固定在框架上或粘在框架上。制造商推荐的胶粘剂或压敏胶带。
D.压缩密封:根据推荐的方法使用胶粘剂或润滑剂。制造商在安装压缩密封之前。用现场或工厂制造的装置，终止连接组件的暴露端。
终端设备。
F.耐火等级的总成:建筑连接件的安装。装配材料和相关的工作，所以完整的总成符合。总成性能要求。
1。防火屏障:设置防火屏障，提供连续、不间断的火灾。贯穿关节长度的阻力，包括过渡和场拼接。
G.水障:在外部接缝处提供水障，并在需要时提供。图纸。提供所指示的排水管件。3.04保护在邻近区域完成工作之前，不要移除保护性的覆盖物。在去除保护层时，要清洁暴露的金属表面。制造商的书面指示。保护安装不受其他部分的损坏。在必要时由于对于重型施工车辆，拆卸和适当地储存盖板或密封。在接头上安装临时保护装置。重新安装盖板或密封前。大量的工作完成。
