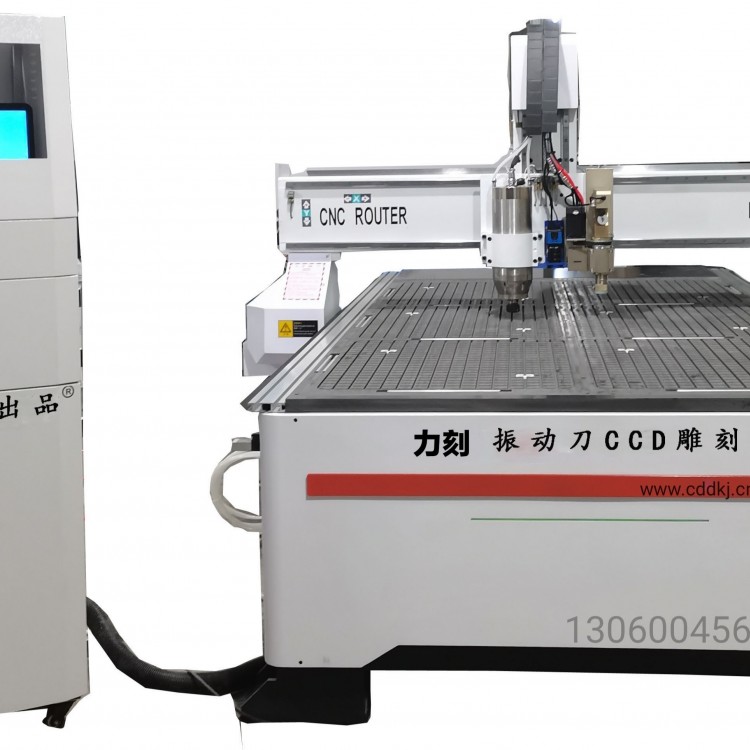

LK-1325振动刀雕刻机 龙门方规 3.2KW水冷主轴马刻振动刀
规格说明:
|
描述 |
参量 |
描述 |
参量 |
|
XY轴行程 |
1300*2500mm |
雕刻指令 |
G代码 |
|
Z轴行程 |
200mm |
软件运行环境 |
Windows xp |
|
传动方式 |
XY齿条传动 Z丝杠直连 |
主轴功率 |
3.2KW(水冷） |
|
导轨 |
方规 |
主轴转速 |
0-24000rpm |
|
工作台面 |
航空铝T型槽 |
主轴刀具 |
Ф3 Ф4 Ф6 Ф12.7 |
|
X、Y、Z结构 |
XY齿条,Z丝杠 |
驱动方式 |
雷赛758混合私服电机 |
|
进料高度 |
200mm |
控制系统 |
马刻振动刀系统 |
|
空行速度 |
0-25000mm/min |
工作电压 |
AC220V/380V 50HZ |
|
雕刻速度 |
0-12000mm\min |
驱动器 |
雷赛758 |
|
移动方式 |
龙门动 |
导轨 |
直线方规 上银 |
|
夹头 |
ER20 |
适合刀具 |
3.175mm 4mm 6 mm8mm 10mm 12.7mm |
|
机器精度 |
0.003mm |
雕刻指令 |
G code *U00*mmg *plt *HPGL |
|
重复定位 |
0.005mm |
设计软件 |
文泰、精雕、Artcam、JDPaint、TYPE3 |
|
对角线误差 |
0.2 |
操作温度环境 |
0-45°C |
|
相关湿度
木箱外形尺寸 |
30%-75%
3250*2250*1850 |
床身 |
3.5厚加厚床身 |
|
传动方式 |
新宝减速机 |
材料 |
方管支架床身、铸铁立柱、铸铝机头、8毫米横梁 |
