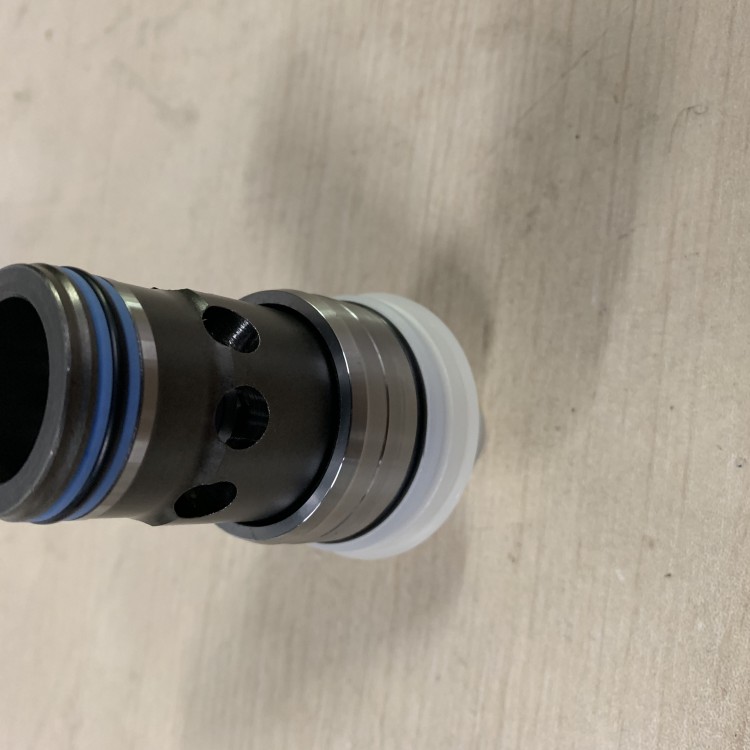

REXROTH力士乐LC25DB20E7X力士乐插装阀
插装阀和其阀孔的设计通用性的重要性在于大批量生产。就某一种规格的插装阀为例，为了批量生产，其阀口的尺寸是统一的。此外，不同功能的阀可采用同一规格阀腔，例如单向阀、锥阀、流量调节阀、节流阀、两位电磁阀等等。如果同一规格、不同功能的阀无法采用不同阀体，那么阀块的加工成本势必增加，插装阀的优势就不复存在。
REXROTH力士乐LC25DB20E7X力士乐插装阀
REXROTH力士乐LC25DB20E7X力士乐插装阀
二通插装式压力阀
插装阀 LC...型
控制盖板 LFA...型
- 通径 16 至 100
- 系列 6X；7X
- zui高工作压力 420 bar
- zui大流量 7000 L/min
溢流阀功能
- 插装阀 LC.DB...型
- 控制盖板 LFA.DB...型
减压阀功能
- 插装阀 LC.DR...型
- 控制盖板 LFA.DR...型
顺序阀功能
- 控制盖板 LFA.DZ...型
LFA*DB*-*/**"
"LFA"--插装阀控制盖板
"*"--公称通径：16,25,32,40,50,63,80,100
"DB"--溢流阀功能的插装阀
"*"--调节形式：
1 = 旋钮
2 = 带护罩的六角套筒
3 = 带锁有刻度旋钮
4 = 不带锁有刻度旋钮
"*"--系列：
7X = 系列70-79（70-79：安装和连接尺寸保持不变）（通径16-63）
6X = 系列60-69（60-69：安装和连接尺寸保持不变）（通径80和100）
"*"--压力等级：详见说明
"*"--密封件：
无代号 = 丁jing橡胶密封
V = 氟橡胶密封（其他密封按要求）
