大量安全阀现货实拍各种型号规格都有销售及安全阀上面的电磁阀件溢流阀件还有配套蓄能器等等有的安装技术人员为大家提供技术服务及选型产品讲解相关的知识安全阀蝶阀总装包括阀体、活门、工作主密封、轴承、转臂、接力器、锁定装置、重锤和旁通阀等。蝶阀阀体采用铸焊整体结构，阀体与工作密封圈接触处采用不锈钢材料，延长了密封圈的使用寿命并提高了密封性能。阀门的密封设在下游侧，密封面采用斜面结构，因而有很好的密封性能。阀体的底部有 8 条地脚螺栓作为固定阀体用，能承受接力器向上推力和动水作用在活门上的向上分力，而不能承受活门全关时的水推力。为增加活门在动水关闭时的自关闭力矩，活门与阀体均按偏置设计，其几何中心与转动中心偏移 ，增加了关闭的可靠性。阀门的主工作密封采用实心异形橡胶放在活门周边，用压圈和压紧螺钉紧固在活门上，为了密封圈可调和且调节后定位，设有锁紧螺钉加以固定。阀轴采用 40Cr 锻钢材料，与轴承和轴端密封接触处采用镀铬保护，与活门采用插人圆柱销固定。轴承由钢套和铜瓦组成，铜瓦材料为铸铝青铜轴端密封采用 U 形支承环密封圈，密封力可调，更换方便。该阀布置 2 台 直缸摇摆式接力器，接力器的活塞杆通过转臂与阀轴相连，活塞杆表面镀铬处理。活塞与缸体问密封采用 O 形圈与聚四氟乙稀组合式密封圈；接力器缸内设有二段关闭装置和节流缓冲结构，外部采用高压软管连接控制系统。蝶阀的开启采用阀门液压控制装置供油，推动接力器把活门和重锤至全开后采用油压锁锭，锁锭油源来自于调速器油压装置。

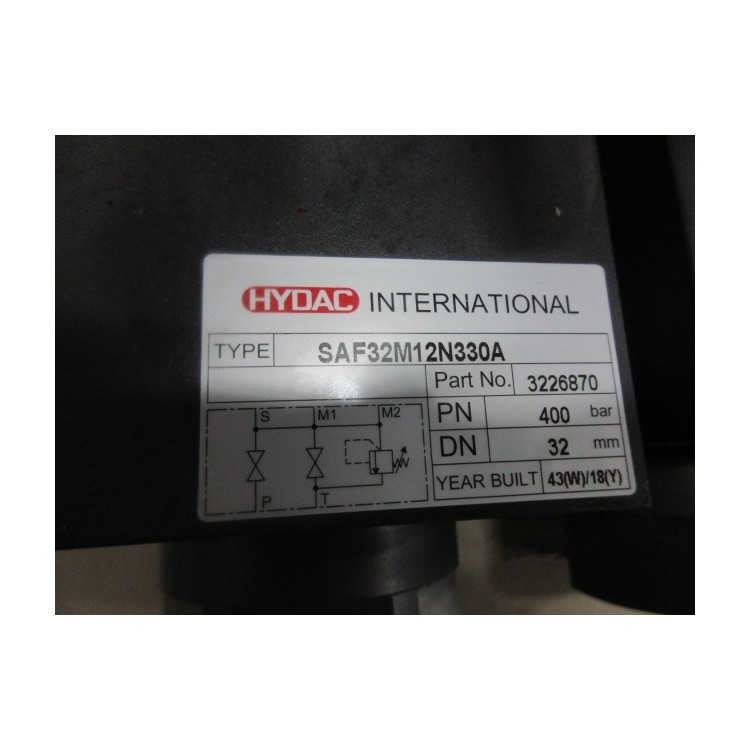

安全阀SAF32M12N330A贺德克HYDAC安全阀
当机组发生事故或需正常停机时，切换锁锭油源脱开，蝶阀依靠自身所配置的 2 个重锤和水力作用至活门全关，起到切断水流和保护机组的作用。蝶阀关闭过程中，当蝶阀关闭至全行程的约 时，蝶阀转臂停止下落，蝶阀不能自行到达全关位置。这与蝶阀只能在全开或全关 2 个位置相矛盾，蝶阀位置处于不定态，造成漏水量较大，引起较强的噪声，给水电站的检修运行带来了较大的安全隐患。出现这种现象有可能是由于回油管路排油不畅引起接力器关侧油腔油未排尽，由此造成接力器活塞不能完全回复至全关位置，导致蝶阀转臂下落不能到达大行程，引起蝶阀关不到全关位置。就此对操作油管路进行检查，对于管路上的油阀门进行分解检查，确保操作油管路畅通无阻为了降低在关闭过程中接力器活塞冲击接力器油底部的速度和压力，在操作接力器缸内设有二段关闭装置，即节流缓冲结构。对接力器节流缓冲结构进行清洗并对接力器节流阀进行调整，加大节流阀开口，使回油的流量变大，节流阀前、后的压差变小，有利于接力器活塞的下落。同时，检查发现接力器活塞杆表面镀铬层完好，无锈蚀卡涩迹象。用以上 2 种方法进行处理后，没有明显的效果，说明蝶阀不能到达全关位置的原因与操作系统无关。
安全阀SAF32M12N330A贺德克HYDAC安全阀
球阀KHB-16SR-1112-01X-A；传感器PTX5072-TB-A1-CA-H0-PA;
电磁阀AS32060B；电磁阀AS22101A；电磁阀AS22011A；电磁阀AM22100B；放大器E-ATR-8/400/110；
球阀KH4-10NPT-X-1112；液位计FSA-254-1.X/-/12；泵PVQ20-B2R阀WSM12120V-01-C-N-24DG
蓄能器SB330-13A1/112A9-330A;蓄能器SB330-10A1/112A9-330A;蓄能器SB330-20A1/112A9-330A;
蓄能器SB330-32A1/112A9-330A;蓄能器SB330-4A1/112A9-330A;蓄能器SB330-2.5A1/112A9-330A;
柱塞泵R2.5A;柱塞泵R5.6A;柱塞泵SAP-064R-N-DL4-L35-SOS-000;
柱塞泵SAP-056R-N-DL4-L35-SOS-000;柱塞泵SAP-047R-N-DL4-L35-SOS-000;
柱塞泵SAP-108R-N-DL4-L35-SOS-000;溢流阀DB4E-012-100V;溢流阀DB4E-012-350V;
