比例溢流阀属于座阀设计的远程控制阀，用于限制系统压力。通过带对中螺纹和可拆卸线圈的比例线圈进行起 动。线圈的内腔与油口 T 或 Y 连接，并装满液压油。这些阀可根据电气控制值对要限制的系统压力进行无级调节。
比例溢流阀属于座阀设计的远程控制阀，用于限制系统压力。通过带对中螺纹和可拆卸线圈的比例线圈进行起 动。线圈的内腔与油口 T 或 Y 连接，并装满液压油。这些阀可根据电气控制值对要限制的系统压力进行无级调节。
阀主要由外壳（1），比例线圈（2），阀座（3）以及阀芯（4） 组成。

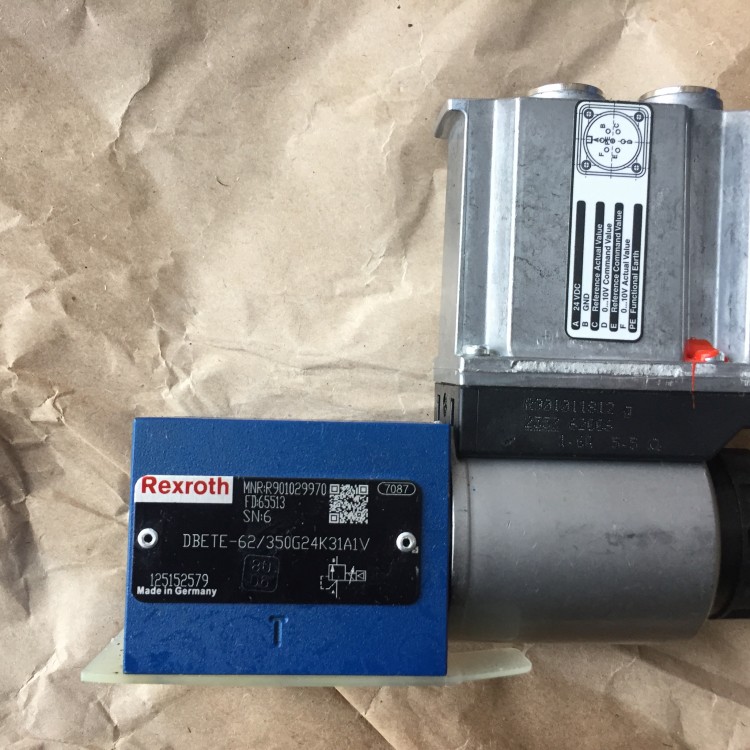

REXROTH力士乐DBETE-6X-350G24K31A1V比例溢流阀
型号 DBETE
型号 DBETE – 带集成电子元件（OBE）
在功能和设计方面，这些阀对应于型号 DBET。另外， 在比例线圈上具有带控制电子元件的外壳（6）。
电源和控制值电压施加于组件插头（7）。
基本原理
要调节系统压力，应向控制电子元件提供控制值。根据该控制值，电子元件将电流施加到电磁线圈。比例线圈将电流转换为机械力，机械力通过电枢柱塞（5）作用到阀芯（4）。阀芯（4）被压到阀座（3）上，油口 P 和 T 或 Y 之间的连接关闭。当作用于阀芯（4）上的液压力等于磁力时，阀门通过提 起阀芯（4）使其离开阀座（3）来调节设定的压力，从而使液压油从油口 P 流向 T 或 Y。如果控制值为零，控制电子元件仅施加***小控制电流于比例线圈（2），从而产生***小压力
REXROTH力士乐DBETE-6X-350G24K31A1V比例溢流阀
电气比例阀与电磁阀的区别阀对流量的控制可以分为两种：一种是开关控制：要么全开、要么全关，流量要么大、要么小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。
电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，单向阀、安全阀、方向控制阀、速度调节阀等。
