先导控制溢流阀
ZDB 10, Z2DB 10
规格 10
组件系列 4X
工作压力 315 bar
流量 100 l/min
ZDB 和 Z2DB 型压力阀是一种采用叠加阀板设计的先导式溢流阀。这些阀用于限制系统压力。这些阀门主要由壳体 (7) 和一个或两个压力阀阀芯组成。可通过调整类型 (4) 设置系统压力。

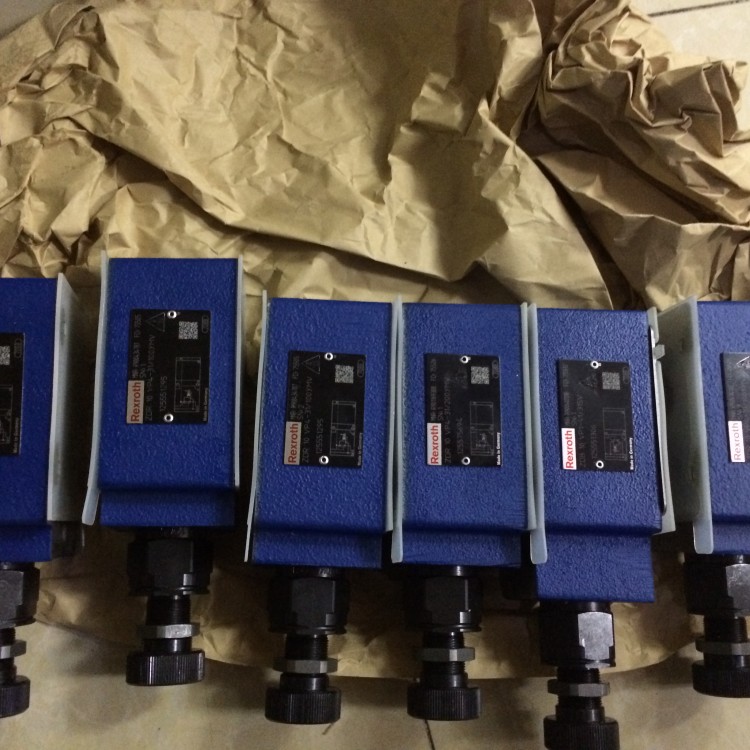

力士乐电磁阀ZDB10VP1-4X-315V ，原装力士乐REXROTH溢流阀
在初始位置时阀关闭。通道 A 中的压力作用于阀芯 (1)。同时，压力还通过喷嘴 (2) 施加于阀芯 (1) 的弹簧负载侧并通过喷嘴 (3) 施加于先导座 (6)。
如果通道 A 中的压力超过弹簧 (5) 上设定的值，则先导座 (6) 开启。液压油从阀芯 (1) 的弹簧负载侧、喷嘴 (3) 和通道 (8) 流入通道 T (TA)。所产生的压降使阀芯 (1) 移动，从而打开从 A 到 T (TA) 的连接。在通道 A 中，弹簧 (5) 上设定的压力需确定下来。
力士乐电磁阀ZDB10VP1-4X-315V ，原装力士乐REXROTH溢流阀
我司经销相关型号如下：
DBW10B2-5X/315-6EW230N9K4 DBW10B2-5X/315X-6EW230N9K4
DBW10B2-5X/315Y-6EW230N9K4 DBW10B2-5X/315XY-6EW230N9K4
DBW10B2-5X/315-6EG24N9K4 DBW10B2-5X/315X-6EG24N9K4
DBW10B2-5X/315Y-6EG24N9K4 DBW10B2-5X/315XY-6EG24N9K4
DBW10B1-52/315-6EW230N9K4 DBW10B1-52/3152-6EW230N9K4
4WEH10L4X/6EG24N9ETK4 4WEH10L4X/6EW230N9ETK4 4WEH10D4X/OF6EG24N9ETK4
4WEH10M4X/6EG24N9ETK4 4WEH10M4X/6EW230N9ETK4 4WEH10W4X/6EW230N9ETK4
4WEH10P4X/6EG24N9ETK4 4WEH10P4X/6EW230N9ETK4 4WEH10W4X/6EG24N9ETK4
DBW30A2-52/315Y-6EW230N9K4 DBW30A2-52/3152Y-6EW230N9K4
DBW30A2-52/315-6EG24N9K4 DBW30A2-52/3152-6EG24N9K4
DBW30A2-52/315Y-6EG24N9K4 DBW30A2-52/3152Y-6EG24N9K4
力士乐电磁阀ZDB10VP1-4X-315V ，原装力士乐REXROTH溢流阀
R900580791 ZDB10VP2-4X/315V S011
R900534185 ZDB10VP2-4X/350V
R900440098 ZDB10VP2-4X/50
R900514719 ZDB10VP2-4X/50 SO30
R900449059 ZDB10VP2-4X/50J
R900972543 ZDB10VP2-4X/50P10V
R900963931 ZDB10VP2-4X/50P25V
R900422752 ZDB10VP2-4X/50V
R901136397 ZDB10VP2-4X/80V
R901457704 ZDB10VP2-4X=315-210
R900522880 ZDB10VP3-4X/100
R900583303 ZDB10VP3-4X/100V
R901136401 ZDB10VP3-4X/160V
R900439335 ZDB10VP3-4X/200
R900950503 ZDB10VP3-4X/200-160V
R900583145 ZDB10VP3-4X/200V
R900576299 ZDB10VP3-4X/200V S011
R900430129 ZDB10VP3-4X/315
R900431380 ZDB10VP3-4X/315V
R900460358 ZDB10VP3-4X/50
R900560613 ZDB10VP3-4X/50V
R901136399 ZDB10VP3-4X/80V
R900422752 ZDB10VP2-4X/50V
R901136397 ZDB10VP2-4X/80V
R901457704 ZDB10VP2-4X=315-210
R900522880 ZDB10VP3-4X/100
R900583303 ZDB10VP3-4X/100V
R901136401 ZDB10VP3-4X/160V
R900439335 ZDB10VP3-4X/200
R900950503 ZDB10VP3-4X/200-160V
R900583145 ZDB10VP3-4X/200V
R900576299 ZDB10VP3-4X/200V S011
R900430129 ZDB10VP3-4X/315
R900431380 ZDB10VP3-4X/315V
R900460358 ZDB10VP3-4X/50
R900560613 ZDB10VP3-4X/50V
R901136399 ZDB10VP3-4X/80V
R900441130 ZDB10VP7-4X/100
R900513706 ZDB10VP7-4X/100V
R900580733 ZDB10VP7-4X/200
