产品说明
该阀门主要由壳体 (1)、提升座阀 (2)、压缩弹簧 (3)、控制阀芯 (4) 以及可选预开口球座阀 (5) 组成。
座阀允许流体从 A 流向 B,而无需外部先导压力。在相反方向上,座阀以液压方式紧闭。
条件: pA > pB + 开启压力(压缩弹簧)。
油口 X 处的高先导压力足以使控制阀芯 (4) 沿球座阀 (5)(型号“A”)方向移动,并推动提升座阀 (2) 离开其阀座。这便实现了两个方向上的自由流动(主动保持打开)。
为确保座阀主动打开,控制阀芯 (4) 两侧上的压力比与控制阀芯 (4) 或提升座阀 (2) 上的面积比同样重要。
因此,为 SV 型(大环形区域)提供了带预开口“A”和不带预开口“B”的型号。 A3 (8); with pA 已连接)。

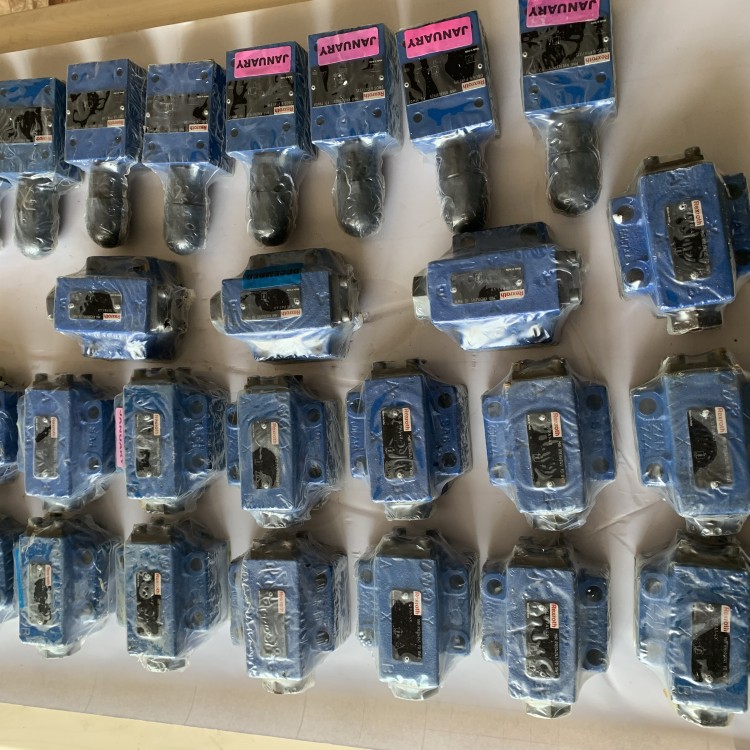

SL30PB1-4X优势供应力士乐REXROTH单向阀
该阀配有一个附加的预开口。通过对油口 X 加压,控制阀芯 (4) 将向右移动。这样一来,滚珠 (5) 和提升座阀 (2) 将先后被推出阀座。
SL30PB1-4X优势供应力士乐REXROTH单向阀注意事项:
型号“A”:
由于使用的是具有扩大的开口控制面积比的两级设置,使用较低的先导压力也可以安全卸载。
避免由于执行机构侧压力容积的衰减降压而导致的换向冲击。
SL30PB1-4X优势供应力士乐REXROTH单向阀
型号“B”:
阀门不带预开口时,可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损,还会形成噪音。
Rexroth力士乐电磁换向阀,Rexroth力士乐电磁阀,Rexroth力士乐换向阀,Rexroth力士乐液动换向阀,Rexroth力士乐手动换向阀,Rexroth力士乐电液换向阀,Rexroth力士乐滚轮换向阀,Rexroth力士乐电磁溢流阀,Rexroth力士乐先导溢流阀,Rexroth力士乐直动溢流阀,Rexroth力士乐叠加溢流阀,Rexroth力士乐电液溢流阀,Rexroth力士乐单向阀,Rexroth力士乐液控单向阀,Rexroth力士乐板式单向阀,Rexroth力士乐减压阀,Rexroth力士乐直动式减压阀,Rexroth力士乐叠加式减压阀,Rexroth力士乐先导式减压阀,Rexroth力士乐节流阀,Rexroth力士乐截止阀,Rexroth力士乐比例减压阀,Rexroth力士乐电磁球阀,Rexroth力士乐平衡阀,Rexroth力士乐顺序阀,Rexroth力士乐先导顺序阀
SL10PA1-4X/ SL10PA2-4X/ SL10PA3-4X/ SL10PA4-4X/
SL10PB1-4X/ SL10PB2-4X/ SL10PB3-4X/ SL10PB4-4X/
SL10PA1-42/ SL10PA2-42/ SL10PA3-42/ SL10PA4-42/
SL10PB1-42/ SL10PB2-42/ SL10PB3-42/ SL10PB4-42/
SL20PA1-4X/ SL20PA2-4X/ SL20PA3-4X/ SL20PA4-4X/
SL20PB1-4X/ SL20PB2-4X/ SL20PB3-4X/ SL20PB4-4X/
SL20PA1-42/ SL20PA2-42/ SL20PA3-42/ SL20PA4-42/
SL20PB1-42/ SL20PB2-42/ SL20PB3-42/ SL20PB4-42/
SL30PA1-4X/
SL30PA1-4X/V
SL30PA2-4X/
SL30PA2-4X/V
SL30PA3-4X/
SL30PA3-4X/V
SL30PA4-4X/
SL30PA4-4X/V
SL30PB1-4X/
SL30PB1-4X/V
SL30PB2-4X/
SL30PB2-4X/V
SL30PB3-4X/
SL30PB3-4X/V
SL30PB4-4X/
